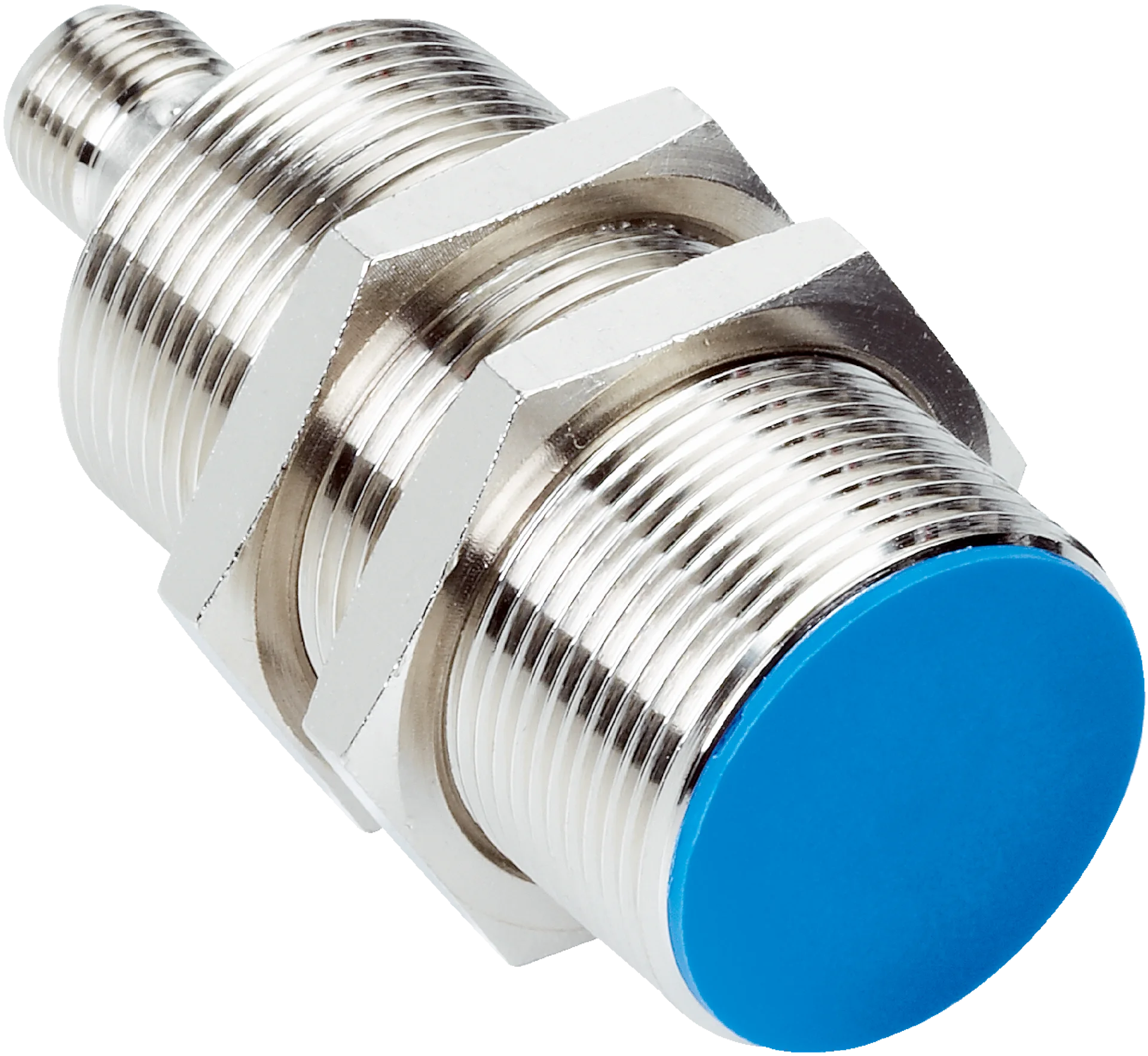

Zdjęcie produktu ma charakter poglądowy
Cena netto/szt.
934,95 zł
1 149,99 zł
brutto/szt.
.png)
Opis produktu - Element (1061704) - SICK
Cechy
| Korpus | Metryczny |
| Rozmiar gwintu | M30 x 1,5 |
| Średnica | Ø 30 mm |
| Zasięg S n | 10 mm |
| Zasięg gwarantowany S a | 8,1 mm |
| Montaż w metalu | W jednej płaszczyźnie |
| Typ przyłącza | Wtyk M12, 4-pinowy |
| Wyjście przełączające | PNP |
| Wyjście Q imp | Wyjście impulsowe (ciąg impulsów jest zgodny ze współczynnikiem tłumienia) |
| Wyjście Q | Wyjście przełączające (w zależności od ustawionej wartości granicznej) |
| Funkcja wyjścia | Styk normalnie otwarty |
| Wykonanie elektryczne | DC 4-przewodowe |
| Zakres prędkości obrotowej, regulowany przez dwie wartości graniczne | 6 ... 12 000 impulsów/min 1) |
| Zakres przyspieszenia, regulowany | 0,1 ... 2 impulsy/s² 2) |
| Pominięcie rozruchu, regulowane | Tryb 0: pomijanie rozruchu wyłączone, Tryb 1: 0...254 s, z możliwością ustawienia, Tryb 2: do momentu osiągnięcia górnej wartości granicznej |
| Stopień ochrony | IP67 3) |
| Cechy szczególne | Czujnik prędkości obrotowej |
| Zakres dostawy | Nakrętka mocująca, mosiądz, niklowana (2 x) |
1) Do maks. ciągu impulsów wynoszącego 12 000 impulsów/min.
2) Do maks. ciągu impulsów wynoszącego 1200 impulsów/min.
3) Wg EN 60529.
Mechanika/elektryka
| Napięcie zasilające | 10 V DC ... 30 V DC |
| Tętnienia resztkowe | ≤ 10 % |
| Spadek napięcia | ≤ 2,5 V 1) |
| Histereza | 5 % ... 15 % 2) |
| Powtarzalność | ≤ 2 % 3) 4) |
| Dryft temperaturowy (S r ) | ± 10 % |
| EMC | Wg EN 60947-5-2 |
| Prąd stały I a | ≤ 100 mA |
| Zabezpieczenie przeciwzwarciowe | ✔ |
| Zabezpieczenie przed zamianą biegunów | ✔ |
| Redukcja impulsu przy załączeniu zasilania | ✔ |
| Odporność na udary i drgania | 30 g, 11 ms/10 Hz ... 55 Hz, 1 mm |
| Wskaźnik stanu Q imp | Dioda LED, żółta |
| Wskaźnik stanu Q | Dioda LED, niebieska |
| Temperatura otoczenia podczas pracy | –25 °C ... +75 °C |
| Materiał obudowy | Mosiądz, niklowany |
| Materiał, powierzchnia aktywna | Tworzywo sztuczne, LCP |
| Długość obudowy | 71 mm |
| Użyteczna długość gwintu | 54 mm |
| Maks. moment dokręcania | ≤ 100 Nm |
| Minimalny czas odpowiedzi | Tryb monitorowania prędkości obrotowej 50 ms Tryb monitorowania przyspieszenia 1 s |
1) Przy I a maks.
2) S n .
3) Napięcie zasilające U B i temperatura otoczenia Ta stałe.
4) Sr.
Charakterystyka bezpieczeństwa technicznego
| MTTF D | 1.046 lat(a) |
| DC avg | 0 % |
Interfejs komunikacyjny
| Interfejs komunikacyjny | IO-Link V1.0 |
| Interfejs komunikacyjny – szczegóły | COM2 (38,4 kBaud) |
| Czas cyklu | 5 ms |
| Długość danych procesowych | 16 Bit |
| Struktura danych procesowych | 14-bitowa wartość pomiaru 1-bitowe wyjście impulsowe 1-bitowe wyjście przełączające |
| Ustawienie fabryczne | Tryb pracy: monitorowanie przyspieszenia Dolna/górna wartość graniczna prędkości obrotowej: 200/300 impulsów/min Wartość graniczna przyspieszenia: 1 impuls/s² Tryb pominięcia rozruchu: opóźnienie czasowe Opóźnienie czasowe: 5 s |
Współczynniki redukcji
| Wskazówka | Wartości mają charakter orientacyjny i mogą się różnić |
| Stal St37 (Fe) | 1 |
| Stal nierdzewna (V2A) | 0,8 |
| Aluminium (Al) | 0,45 |
| Miedź (Cu) | 0,4 |
| Mosiądz (Ms) | 0,4 |
Informacja dotycząca montażu
| Uwaga | Przynależna grafika – patrz „Informacja dotycząca montażu” |
| B | 30 mm |
| C | 30 mm |
| D | 30 mm |
| F | 80 mm |
Certyfikaty
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| MAR declaration of conformity | ✔ |
| China-RoHS | ✔ |
| Certyfikat EAC / DoC | ✔ |
| IO-Link | ✔ |
Klasyfikacje
| ECLASS 5.0 | 27270101 |
| ECLASS 5.1.4 | 27270101 |
| ECLASS 6.0 | 27270101 |
| ECLASS 6.2 | 27270101 |
| ECLASS 7.0 | 27270101 |
| ECLASS 8.0 | 27270101 |
| ECLASS 8.1 | 27270101 |
| ECLASS 9.0 | 27270101 |
| ECLASS 10.0 | 27270101 |
| ECLASS 11.0 | 27270101 |
| ECLASS 12.0 | 27274001 |
| ETIM 5.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| ETIM 7.0 | EC002714 |
| ETIM 8.0 | EC002714 |
| UNSPSC 16.0901 | 39122230 |
Parametry techniczne - Element (1061704) - SICK
Nr kat.
OC-SICK008464
Pliki do pobrania - Element (1061704) - SICK
- dataSheet_IMC30-10BPDZC0SA05_1061704_pl.pdf Pobierz
