Zdjęcie produktu ma charakter poglądowy
Cena netto/szt.
36 957,25 zł
45 457,42 zł
brutto/szt.
.png)

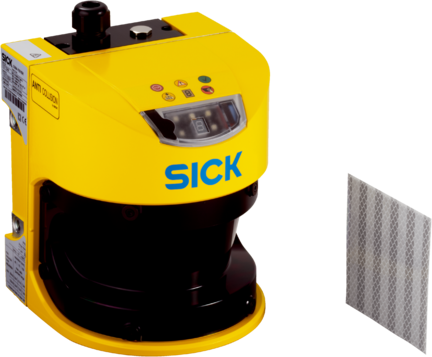

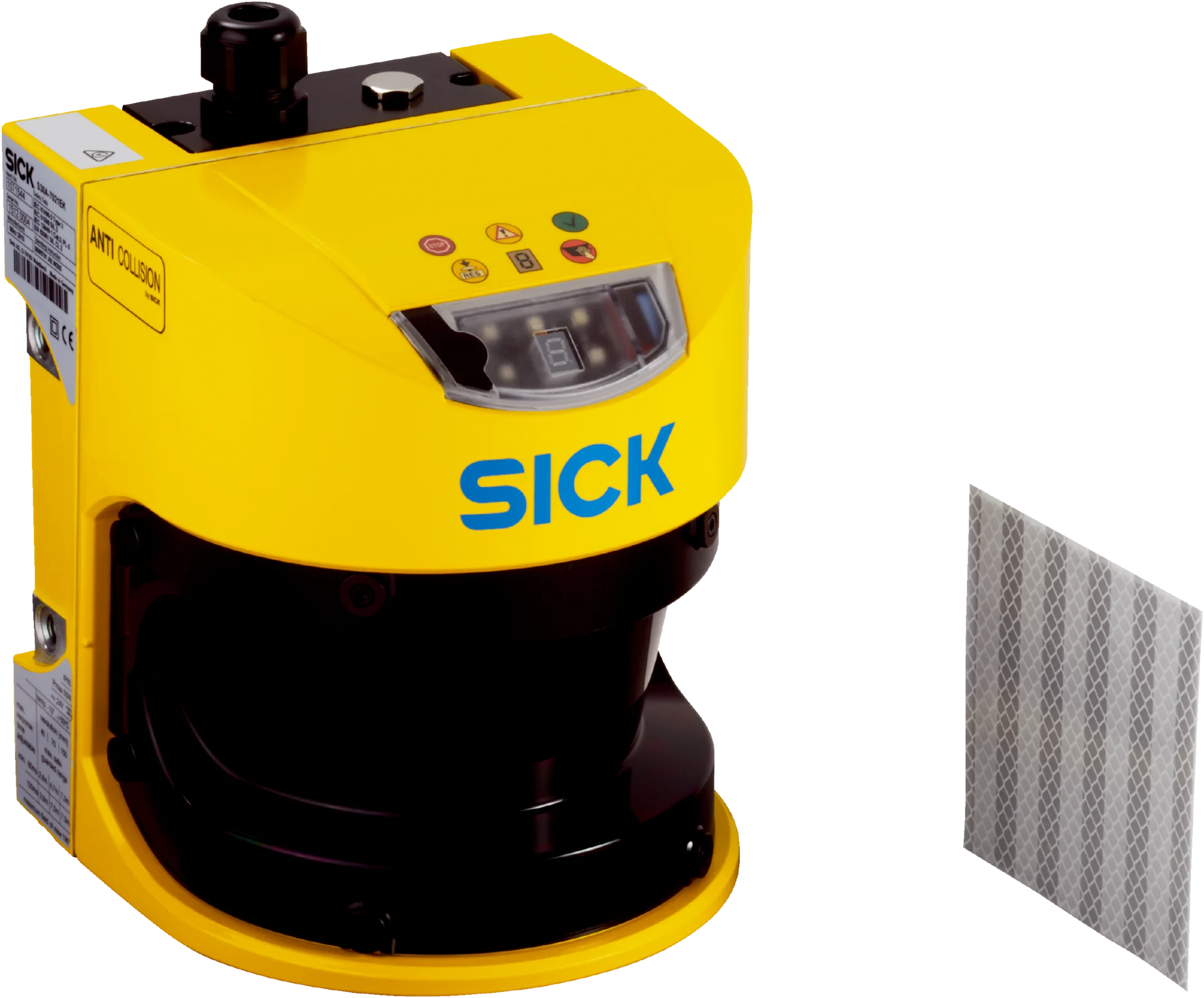

Opis produktu - Element (1071544) - SICK
Cechy
| Przeznaczenie | Do stosowania tylko w systemie EFI, np. sterowniku bezpieczeństwa Flexi Soft |
| Obszar zastosowania | Indoor |
| Zasięg pola ochronnego | 7 m |
| Zasięg pola zabezpieczającego przed kolizją | 15 m (na cel referencyjny) 1) |
| Zakres pomiaru odległości | 49 m |
| Liczba jednocześnie monitorowanych pól ochronnych | 2 1) |
| Typ zestawu pól | Zestawy trzypolowe, Zestawy dwupolowe |
| Liczba zestawów pól | 16 2) |
| Liczba pól | 32 |
| Liczba przypadków monitorowania | 32 |
| Kąt skanowania | 190° |
| Rozdzielczość (konfigurowalna) | 30 mm, 40 mm, 50 mm, 70 mm, 150 mm |
| Rozdzielczość kątowa | 0,25° |
| Czas odpowiedzi | 120 ms 3) |
| Dodatek do pola ochronnego | 100 mm |
| Liczba próbkowań wielokrotnych | 2 ... 16, konfigurowalna |
| Opóźnienie automatycznego resetu | 2 s ... 60 s, konfigurowalny |
1) Sygnały wyłączenia muszą być prowadzone do bezpiecznych wyjść sterownika bezpieczeństwa Flexi Soft lub do bezpiecznej bramy EFI.
2) W trybie dwupolowym 16, w trybie trzypolowym 10 zestawów pól.
3) W zależności od bazowego czasu odpowiedzi i próbkowania wielokrotnego.
Charakterystyka bezpieczeństwa technicznego
| Typ | Typ 3 (IEC 61496) |
| Poziom nienaruszalności bezpieczeństwa | SIL 2 (IEC 61508) |
| Kategoria | Kategoria 3 (EN ISO 13849) |
| Poziom zapewnienia bezpieczeństwa | PL d (EN ISO 13849) |
| PFH D (średnie prawdopodobieństwo niebezpiecznej awarii na godzinę) | 8,0 x 10 -8 |
| T M (okres użytkowania) | 20 lat(a) (EN ISO 13849) |
| Bezpieczny stan w przypadku usterki | Co najmniej jedno urządzenie OSSD jest wyłączone |
Funkcje
| Blokada restartu | ✔ |
| Monitorowanie urządzeń zewnętrznych (EDM) | ✔ |
| Próbkowanie wielokrotne | ✔ |
| Przełączanie przypadku monitorowania | ✔ |
| Monitorowanie jednoczesne | ✔ |
| Statyczne przełączanie pola ochronnego | ✔ |
| Dynamiczne przełączanie pola ochronnego | ✔ |
| Pole ochrony przed kolizją | ✔ |
| Zintegrowana pamięć konfiguracyjna | ✔ |
| Wyprowadzanie danych pomiarowych | Rozszerzony (CMS), poprzez RS-422 |
| Bezpieczna komunikacja urządzeń SICK za pośrednictwem EFI | ✔ |
Interfejsy
| ||||||||
| ||||||||
| ||||||||
| Rodzaj konfiguracji | Komputer z CDS (oprogramowanie do konfiguracji i diagnostyki) | |||||||
| ||||||||
| ||||||||
|
1) Do stosowania tylko w systemie EFI, np. sterowniku bezpieczeństwa Flexi Soft.
2) Dowolnie programowalne, np. pole ostrzegawcze, zabrudzenie, konieczny reset.
Dane elektryczne
| Klasa ochrony | II (EN 50178) | |||||
| Napięcie zasilające U v | 24 V DC (16,8 V DC ... 28,8 V DC) | |||||
| Pobór prądu | ≤ 0,8 A 1) ≤ 2,3 A 2) | |||||
|
1) Przy 24 V DC bez obciążenia wyjściowego.
2) Przy 24 V DC z maksymalnym obciążeniem wyjściowym.
3) Dowolnie programowalne, np. pole ostrzegawcze, zabrudzenie, konieczny reset.
Dane mechaniczne
| Wymiary (szer. x wys. x głęb.) | 155 mm x 185 mm x 160 mm |
| Masa | 3,3 kg |
| Materiał obudowy | Odlew ciśnieniowy ze stopu aluminium |
| Kolor obudowy | RAL 1021 (żółty rzepakowy) |
| Materiał szybki przedniej | Polycarbonat |
| Powierzchnia szybki przedniej | Powłoka zewnętrzna odporna na zadrapanie |
Dane dotyczące otoczenia
| Stopień ochrony | IP65 (EN 60529) | |||||||
| Temperatura otoczenia pracy | –10 °C ... +50 °C | |||||||
| Temperatura składowania | –25 °C ... +50 °C | |||||||
| ||||||||
|
Inne dane
| Rodzaj światła | Pulsująca dioda laserowa |
| Długość fali | 905 nm |
| Możliwy do wykrycia współczynnik remisji | 1,8 % ... > 1.000 %, Odbłyśniki |
| Klasa lasera | 1 (21 CFR 1040.10 i 1040.11, IEC 60825-1) |
Certyfikaty
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| China-RoHS | ✔ |
| Certyfikat China GB | ✔ |
| Certyfikat cULus | ✔ |
| Certyfikat EAC / DoC | ✔ |
| Certyfikat EC-Type-Examination | ✔ |
Klasyfikacje
| ECLASS 5.0 | 27272705 |
| ECLASS 5.1.4 | 27272705 |
| ECLASS 6.0 | 27272705 |
| ECLASS 6.2 | 27272705 |
| ECLASS 7.0 | 27272705 |
| ECLASS 8.0 | 27272705 |
| ECLASS 8.1 | 27272705 |
| ECLASS 9.0 | 27272705 |
| ECLASS 10.0 | 27272705 |
| ECLASS 11.0 | 27272705 |
| ECLASS 12.0 | 27272705 |
| ETIM 5.0 | EC002550 |
| ETIM 6.0 | EC002550 |
| ETIM 7.0 | EC002550 |
| ETIM 8.0 | EC002550 |
| UNSPSC 16.0901 | 39121528 |
Parametry techniczne - Element (1071544) - SICK
Nr kat.
OC-SICK011330
Pliki do pobrania - Element (1071544) - SICK
- dataSheet_S30A-7021EK_1071544_pl.pdf Pobierz
