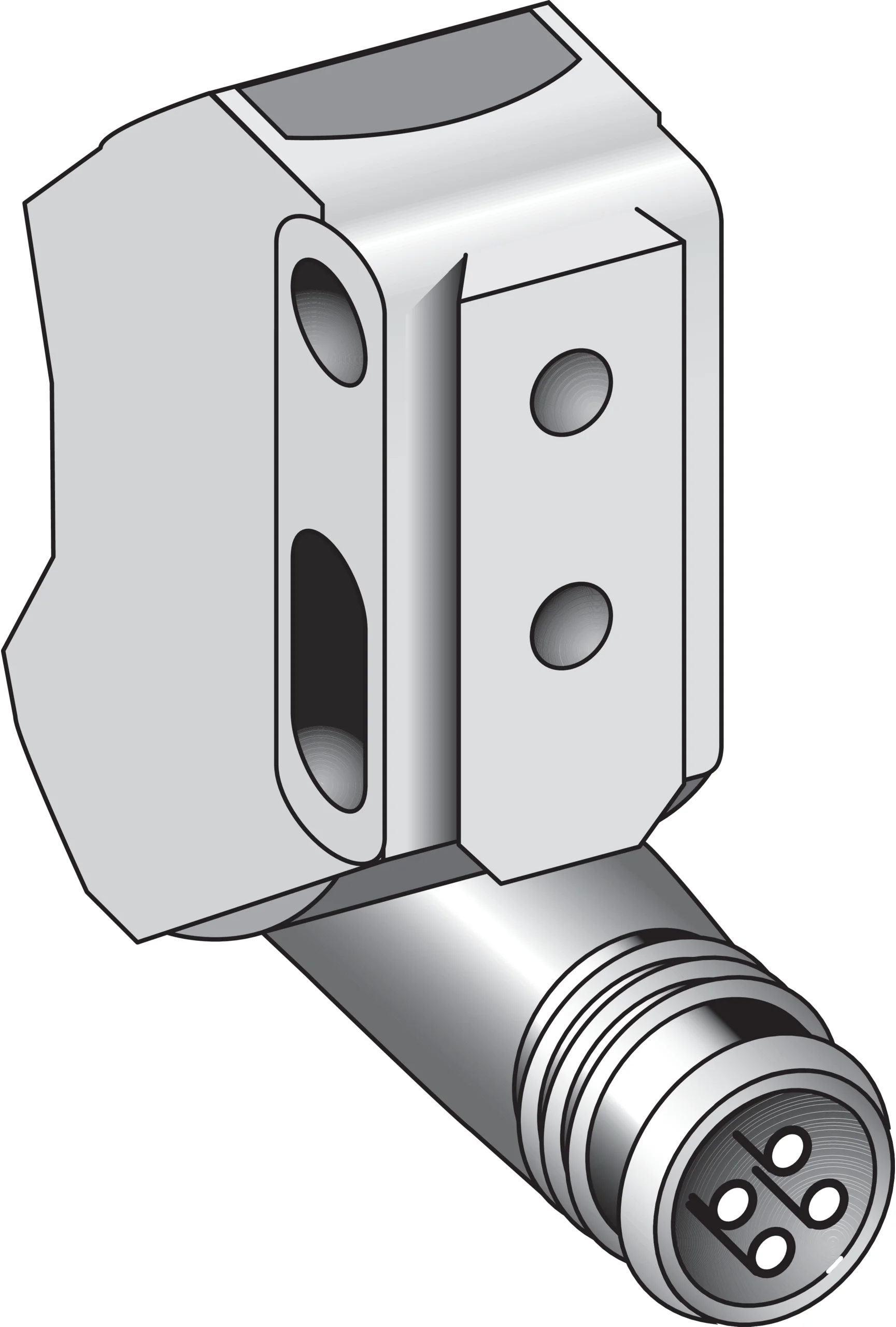

Zdjęcie produktu ma charakter poglądowy
SICK

Element (1072498) - SICK

SKU: OC-SICK011607 MPN: 1072498
Producent: SICK
Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:
[email protected]
+48 71 799 45 81
Zapisz na liście
Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Element (1072498) - SICK

Cechy

Zasada działania Fotoprzekaźnik odbiciowy
Szczegóły zasady działania Tłumienie tła
Maks. zasięg wykrywania 15 mm ... 310 mm 1)
Zasięg wykrywania 15 mm ... 300 mm
Wiązka transmisyjna
Nadajnik światła LED 2)
Rodzaj światła Światło podczerwone
Rozmiar plamki świetlnej (odległość) 7 mm x Ø 12 mm (300 mm)
Parametry LED
Długość fali 850 nm
Rodzaj ustawiania Brak
Cechy szczególne

Wstępnie ustawiony zasięg 300 mm w odniesieniu do materiału pomiarowego o remisji 90%

Oscylacyjne wyjście przełączające, 10 Hz

1) Materiał pomiarowy o współczynniku remisji 90% (w odniesieniu do wzorca bieli DIN 5033).

2) Średnia żywotność 100 000 godz. przy T U = +25 °C.

Charakterystyka bezpieczeństwa technicznego

MTTF D 884 lat(a)
DC avg 0 %

Dane elektryczne

Napięcie zasilające U B 10 V DC ... 30 V DC 1)
Tętnienia resztkowe < 5 V ss 2)
Pobór prądu 55 mA 3)
Klasa ochrony III
Wyjście cyfrowe
Rodzaj PNP
Tryb przełączania Załączany na jasno/ciemno
Napięcie sygnału NPN wysoki/niski Ok. Uv / < 2,5 V
Prąd wyjściowy I maks. ≤ 100 mA
Czas odpowiedzi ≤ 330 µs 4)
Częstotliwość przełączania 1.500 Hz 5)
Funkcja wyjścia Komplementarne
Układy zabezpieczające

A 6)

C 7)

D 8)

1) Wartości graniczne podczas pracy w sieci zabezpieczonej przed zwarciem maks. 8 A.

2) Nie może być wyższa ani niższa od podanych tolerancji U V .

3) Bez obciążenia.

4) Czas biegu sygnału przy obciążeniu rezystancyjnym.

5) Przy relacji światło/ciemność 1:1.

6) A = przyłącza U V z zabezpieczeniem przed zmianą biegunowości.

7) C = tłumienie impulsów zakłócających.

8) D = wyjścia zabezpieczone przed przetężeniami i zwarciami.

Dane mechaniczne

Korpus Prostopadłościenny
Wymiary (szer. x wys. x głęb.) 15,6 mm x 48,5 mm x 42 mm
Przyłącze Wtyk M12, 4-pinowy, kodowanie A, 2 m 1)
Szczegóły przyłącza
Długość przewodu (L) 2 m 1)
Materiał
Obudowa Metal
Szyba przednia Tworzywo sztuczne, PMMA
Przewód PVC
Masa 200 g

1) Nie zginać przewodu w temperaturze poniżej 0 °C.

Dane dotyczące otoczenia

Stopień ochrony

IP66

IP67

IP69K

Temperatura otoczenia podczas pracy –40 °C ... +60 °C
Temperatura otoczenia podczas przechowywania –40 °C ... +75 °C

Certyfikaty

EU declaration of conformity ✔
UK declaration of conformity ✔
ACMA declaration of conformity ✔
MAR declaration of conformity ✔
China-RoHS ✔
certyfikat ECOLAB ✔
Certyfikat cULus ✔
Certyfikat EAC / DoC ✔
Certyfikat bezpieczeństwa fotobiologicznego (DIN EN 62471) ✔

Klasyfikacje

ECLASS 5.0 27270904
ECLASS 5.1.4 27270904
ECLASS 6.0 27270904
ECLASS 6.2 27270904
ECLASS 7.0 27270904
ECLASS 8.0 27270904
ECLASS 8.1 27270904
ECLASS 9.0 27270904
ECLASS 10.0 27270904
ECLASS 11.0 27270904
ECLASS 12.0 27270903
ETIM 5.0 EC002719
ETIM 6.0 EC002719
ETIM 7.0 EC002719
ETIM 8.0 EC002719
UNSPSC 16.0901 39121528

Parametry techniczne - Element (1072498) - SICK

Nr kat.
OC-SICK011607

Pliki do pobrania - Element (1072498) - SICK

  • dataSheet_WTB12-3P2470S05_1072498_pl.pdf Pobierz

Adres producenta/dystrybutora

SICK Sp. z o.o.
ul. Nakielska 3
01-106 Warszawa
Polska
