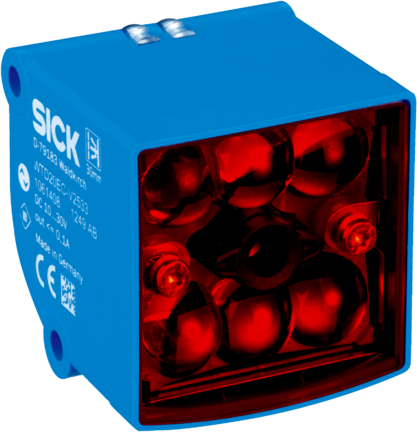

Zdjęcie produktu ma charakter poglądowy
Produkt na zamówienie
Skontaktuj się z nami, aby poznać cenę i termin dostawy.
Skontaktuj się bezpośrednio:
.png)
Opis produktu - Element (1073668) - SICK
Cechy
| Zasada działania | Fotoprzekaźnik odbiciowy |
| Wymiary (szer. x wys. x głęb.) | 42 mm x 42 mm x 45 mm |
| Kształt korpusu (wyjście wiązki światła) | Prostopadłościenny |
| Rodzaj światła | Widzialne światło czerwone |
| Nadajnik światła | Nadajnik PinPoint 1) |
| Długość fali | 635 nm |
| Rodzaj ustawiania | IO-Link |
| Zastosowania specjalne | Detekcja styku krawędzi |
| Cecha główna obiektów | Krawędzie, Krawędzie zaokrąglone, Krawędzie okrągłe i pryzmatyczne, Krawędzie połyskliwe i pryzmatyczne, Krawędzie na nierównych powierzchniach |
| Tryb pracy | Opakowania 2) Opakowania „Oversize Fit” Pudełka składane Pudełka składane „Slim Fit” |
| Tryb pracy Packaging | Główna cecha obiektu: krawędzie zaokrąglone Tłumienie tła: ≥ 80 mm Min. wysokość obiektu: ≥ 50 mm Min. szerokość obiektu: ≥ 20 mm Promień konturu obiektu: 2 mm ... 5 mm Zasięg: 30 mm ... 35 mm — Główna cecha obiektu: krawędzie okrągłe i pryzmatyczne Min. szerokość obiektu: ≥ 30 mm Promień konturu obiektu: 5 mm ... 20 mm Zasięg: 30 mm ... 40 mm |
| Tryb pracy Packaging „Oversize Fit” | Główna cecha obiektu: krawędzie połyskliwe i pryzmatyczne Tłumienie tła: ≥ 60 mm Min. wysokość obiektu: ≥ 30 mm Min. szerokość obiektu: ≥ 30 mm Promień konturu obiektu: 5 mm ... 20 mm Zasięg: 30 mm ... 40 mm |
| Tryb pracy Folded Box | Główna cecha obiektu: krawędzie Tłumienie tła: ≥ 60 mm Min. wysokość obiektu: ≥ 30 mm Min. szerokość obiektu: ≥ 10 mm Promień konturu obiektu: 1 mm ... 2 mm Zasięg: 30 mm ± 2 mm |
| Tryb pracy Folded Box „Slim Fit” | Główna cecha obiektu: krawędzie na nierównych powierzchniach Tłumienie tła: ≥ 60 mm Min. wysokość obiektu: ≥ 30 mm Min. szerokość obiektu: ≥ 10 mm Promień konturu obiektu: 1 mm ... 2 mm Zasięg: 30 mm ± 2 mm |
1) Średnia żywotność 100 000 godz. przy T U = +25 °C.
2) Patrz „Informacja techniczna” na karcie „Do pobrania” – „Dokumentacje”.
Mechanika/elektryka
| Napięcie zasilające | 10 V DC ... 30 V DC 1) |
| Tętnienia resztkowe | < 5 V ss 2) |
| Pobór prądu | 70 mA 3) |
| Wyjście przełączające | PNP |
| Prąd wyjściowy I maks. | ≤ 100 mA 4) |
| Typ przyłącza | Wtyk M12, 4-pinowy |
| Układy zabezpieczające | A 5) B 6) C 7) |
| Klasa ochrony | III |
| Masa | 130 g |
| Materiał obudowy | Tworzywo sztuczne, Novodur |
| Stopień ochrony | IP67 |
| Temperatura otoczenia podczas pracy | –40 °C ... +55 °C |
| Temperatura otoczenia podczas przechowywania | –40 °C ... +75 °C |
| Maks. wydajność | ≤ 200 000 szt./godz. |
| Maks. szybkość przesuwu obiektu | 0,6 m/s ... 3 m/s 8) |
| Zalecana szybkość przesuwu obiektu | 0,05 m/s ... 0,25 m/s |
| Dokładność przełączania | ≤ 2 x promień |
| Dokładność powtarzalności | typ. < 1 mm |
| Opóźnienie przy włączaniu Q 1 i Q 2 | 0 ms ... 255 ms |
| Opóźnienie przy wyłączaniu Q 1 | 0 ms ... 255 ms |
1) Wartości graniczne, z zabezpieczeniem przed zamianą biegunów Praca w sieci chronionej przed zwarciem: maks. 8 A.
2) Nie może być wyższa ani niższa od podanych tolerancji U V .
3) Przy 24 V.
4) 2 wyjścia przełączające: I max = 100 mA każde.
5) A = przyłącza U V z zabezpieczeniem przed zmianą biegunowości.
6) B = zabezpieczenie wejścia i wyjścia przed zamianą biegunów.
7) C = tłumienie impulsów zakłócających.
8) Szczegóły – patrz charakterystyka prędkości obiektu.
Klasyfikacje
| ECLASS 5.0 | 27270904 |
| ECLASS 5.1.4 | 27270904 |
| ECLASS 6.0 | 27270904 |
| ECLASS 6.2 | 27270904 |
| ECLASS 7.0 | 27270904 |
| ECLASS 8.0 | 27270904 |
| ECLASS 8.1 | 27270904 |
| ECLASS 9.0 | 27270904 |
| ECLASS 10.0 | 27270904 |
| ECLASS 11.0 | 27270904 |
| ECLASS 12.0 | 27270903 |
| ETIM 5.0 | EC002719 |
| ETIM 6.0 | EC002719 |
| ETIM 7.0 | EC002719 |
| ETIM 8.0 | EC002719 |
| UNSPSC 16.0901 | 39121528 |
Parametry techniczne - Element (1073668) - SICK
Nr kat.
OC-SICK012068
Pliki do pobrania - Element (1073668) - SICK
- dataSheet_WTD20EC-V2499_1073668_pl.pdf Pobierz
Adres producenta/dystrybutora
SICK Sp. z o.o.
ul. Nakielska 3
01-106 Warszawa
Polska
