Zdjęcie produktu ma charakter poglądowy
SICK

Element (1075027) - SICK

SKU: OC-SICK012386 MPN: 1075027
Producent: SICK
Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:
[email protected]
+48 71 799 45 81
Zapisz na liście
Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Element (1075027) - SICK

Cechy

Zadanie Ostrzeganie przed kolizją
Technologia Technologia zdjęć time-of-flight 3D
Kategoria produktu Konfigurowany, programowalny, streaming, wstępnie skalibrowany
Odstęp roboczy 0,5 m ... 7,2 m 1)
Przykładowe pole widzenia 7 m x 5,3 m 2)
Kąt detekcji 69° x 56°
Rozdzielczość kątowa 0,39° x 0,38°
Podświetlenie Zintegrowany
Kolor oświetlenia Podczerwień, LED, światło niewidzialne, 850 nm
Klasa LED Grupa ryzyka 0 wg normy EN 62471
Wstępna kalibracja ✔
Kontrole skali szarości ✔

1) Odstęp promieniowy, dla obiektów o remisji 100%.

2) Wartości pojedyncze – patrz tabela.

Mechanika/elektryka

Typ przyłącza

Gigabit Ethernet M12, 8-pinowe, kodowanie X

M12, 17-pinowe (zasilanie elektryczne/dane), wtyczka systemowa, cyfrowe wejścia/wyjścia (24 V)

Napięcie zasilające 24 V DC 1)
Pobór mocy ≤ 16 W, typowy (bez wejść/wyjść cyfrowych)
Wartość szczytowa prądu 3 A
Stopień ochrony IP67
Klasa ochrony III
Kolor obudowy Niebieski, czarny
Masa 1,4 kg, bez żeber chłodzących

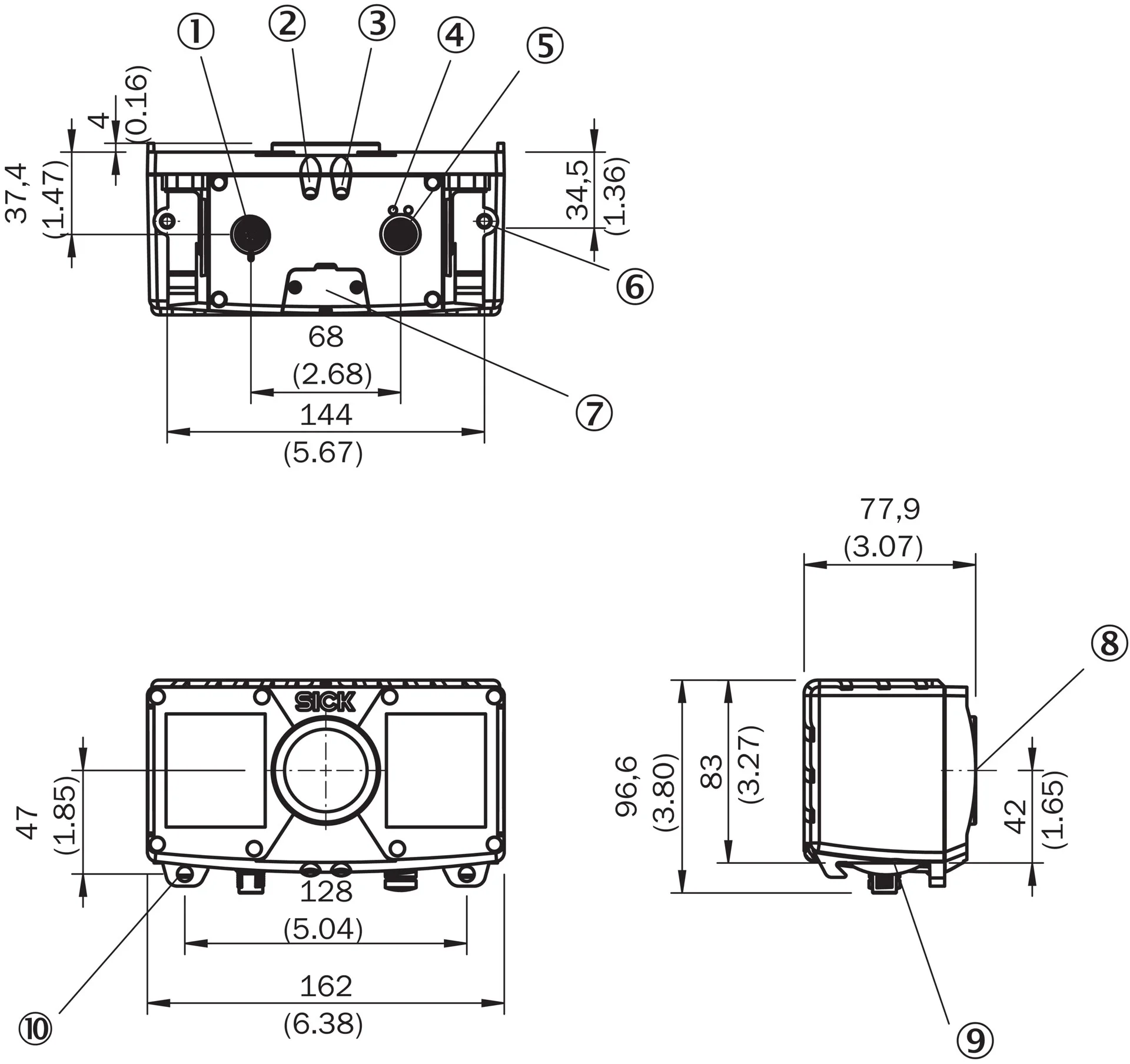

Wymiary (dł. x szer. x wys.) 162 mm x 93 mm x 78 mm 2)
Montaż Dowolnie lub z możliwością określenia za pomocą rastra

1) Od –30% do +20%.

2) Bez żeber chłodzących.

Wydajność

Liczba pikseli 176 px x 144 px
Powtarzalność

Ok. 3 mm, przy odległości 1 m

Ok. 30 mm, przy odległości 7 m 1)

Opóźnienie przy włączaniu < 20 s
Czas odpowiedzi < 66 ms
Zintegrowana aplikacja Strumień danych z możliwością filtrowania danych

1) Wartości pojedyncze – patrz tabela.

Interfejsy

Ethernet ✔
Funkcja Pełny strumień danych zawierający wartości dotyczące odległości, intensywności, ufności na zdjęciu i w sterowniku urządzenia
Prędkość przesyłania danych 36 Mbit/s, Interfejs komunikacyjny Gigabit Ethernet (TCP/IP)
Wejście cyfrowe 2
Wskazania optyczne 2 Diody LED sygnalizujące stan

Dane dotyczące otoczenia

Kompatybilność elektromagnetyczna (EMC) EN 61000-6-2:2005-08 / EN 61000-6-3:2007-01
Odporność na udary EN 60068-2-27:2009
Obciążenie przez drgania EN 60068-2-6, EN 60068-2-64
Temperatura otoczenia pracy 0 °C ... +45 °C, bez żeber chłodzących
Temperatura składowania –20 °C ... +70 °C
Odporność na światło zewnętrzne < 50 klx, Światło słoneczne

Ogólne wskazówki

Wskazówka Wszystkie istotne materiały do uruchomienia (instrukcje, sterowniki, przykłady, oprogramowanie, API) można znaleźć na karcie „Do pobrania” w sekcji „Inne pliki do pobrania”.

Certyfikaty

EU declaration of conformity ✔
ACMA declaration of conformity ✔
China-RoHS ✔
Certyfikat cULus ✔

Klasyfikacje

ECLASS 5.0 27310205
ECLASS 5.1.4 27310205
ECLASS 6.0 27310205
ECLASS 6.2 27310205
ECLASS 7.0 27310205
ECLASS 8.0 27310205
ECLASS 8.1 27310205
ECLASS 9.0 27310205
ECLASS 10.0 27310205
ECLASS 11.0 27310205
ECLASS 12.0 27310205
ETIM 5.0 EC001820
ETIM 6.0 EC001820
ETIM 7.0 EC001820
ETIM 8.0 EC001820
UNSPSC 16.0901 43211731

Parametry techniczne - Element (1075027) - SICK

Nr kat.
OC-SICK012386

Pliki do pobrania - Element (1075027) - SICK

  • dataSheet_V3S100-1AABAAB_1075027_pl.pdf Pobierz
