SICK

Element (1081631) - SICK

SKU: OC-SICK013932 MPN: 1081631
Producent: SICK
Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:
[email protected]
+48 71 799 45 81
Zapisz na liście
Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Element (1081631) - SICK

Cechy

Produkt specjalny ✔
Cecha wyróżniająca

Wysokoomowe połączenie pojemnościowe między potencjałem obudowy i masą

Potencjał obudowy enkodera na styku 4 wtyku DSL do podłączenia przewodu ekranowanego

Standardowe urządzenie referencyjne EKM36-2KF0A018A, 1054316

Charakterystyka bezpieczeństwa technicznego

Poziom nienaruszalności bezpieczeństwa Safe increment SIL2 (IEC 61508), SILCL2 (EN 62061) 1)
Kategoria 3 (EN ISO 13849)
Szybkość testowania 1 h
Maksymalna częstość odczytu 216 µs
Poziom zapewnienia bezpieczeństwa PL d (EN ISO 13849)
Rozdzielczość zorientowana na bezpieczeństwo Kanał 1 = 18 bitów lub 20 bitów, kanał 2 = 9 bitów
PFH D : prawdopodobieństwo niebezpiecznej awarii/godz. 4 x 10 -8 2)
T M (okres użytkowania) 20 lat(a) (EN ISO 13849)
MTTF D (średni czas do niebezpiecznej awarii) 500 lat(a) (EN ISO 13849)

1) W celu uzyskania szczegółowych informacji na temat dokładnego zaprojektowania maszyny/urządzenia należy skontaktować się z odpowiednim oddziałem firmy SICK.

2) Podane wartości odnoszą się do pokrycia diagnostycznego na poziomie 90%, który musi być osiągany przez zewnętrzny układ napędowy.

Wydajność

Pozycja
Rozdzielczość na jeden obrót 18 bit
Dokładność systemu ± 120 ″
Szum sygnału (σ) ± 5 ″ (patrz wykresy „Szum sygnału” i „Tłumienie”)
Liczba bezwzględnie rejestrowanych obrotów 4.096
Dostępny zakres pamięci 8.192 Byte
Krok pomiarowy na obrót 262.144
Drgania
Zasada pomiaru Optyczna

Interfejsy

Kodowanie wartości bezwzględnej Binarny
Przebieg kodu Rosnąco, przy obrocie wałka. Zgodnie z kierunkiem ruchu wskazówek zegara, patrząc w kierunku „A” (patrz rysunek wymiarowy)
Interfejs komunikacyjny HIPERFACE DSL ®
Czas inicjalizacji Max. 500 ms 1)
Pomiar zewnętrznej rezystancji temperaturowej

Wartość 32 bity, bez znaku wartości (1 Ω) 0 ... 209.600 Ω

W zakresie temperatur –40°C ... +160°C: NTC +-2K; PTC+-3K

1) Od momentu osiągnięcia dopuszczalnego napięcia roboczego.

Dane elektryczne

Typ przyłącza Wtyk, 4 piny
Napięcie zasilające 7 V ... 12 V
Czas włączenia – rampa napięcia Maks. 180 ms 1)
Zalecane napięcie zasilające 8 V
Pobór prądu ≤ 150 mA (patrz wykres poboru prądu) 2)
Częstotliwość wyjściowa – cyfrowa wartość pozycji 0 kHz ... 75 kHz

1) Czas trwania rampy napięcia pomiędzy 0 i 7,0 V.

2) W przypadku użycia zaproponowanego układu wejściowego, zgodnie z opisem w podręczniku HIPERFACE DSL® (8017595).

Dane mechaniczne

Wykonanie wałka Wałek stożkowy

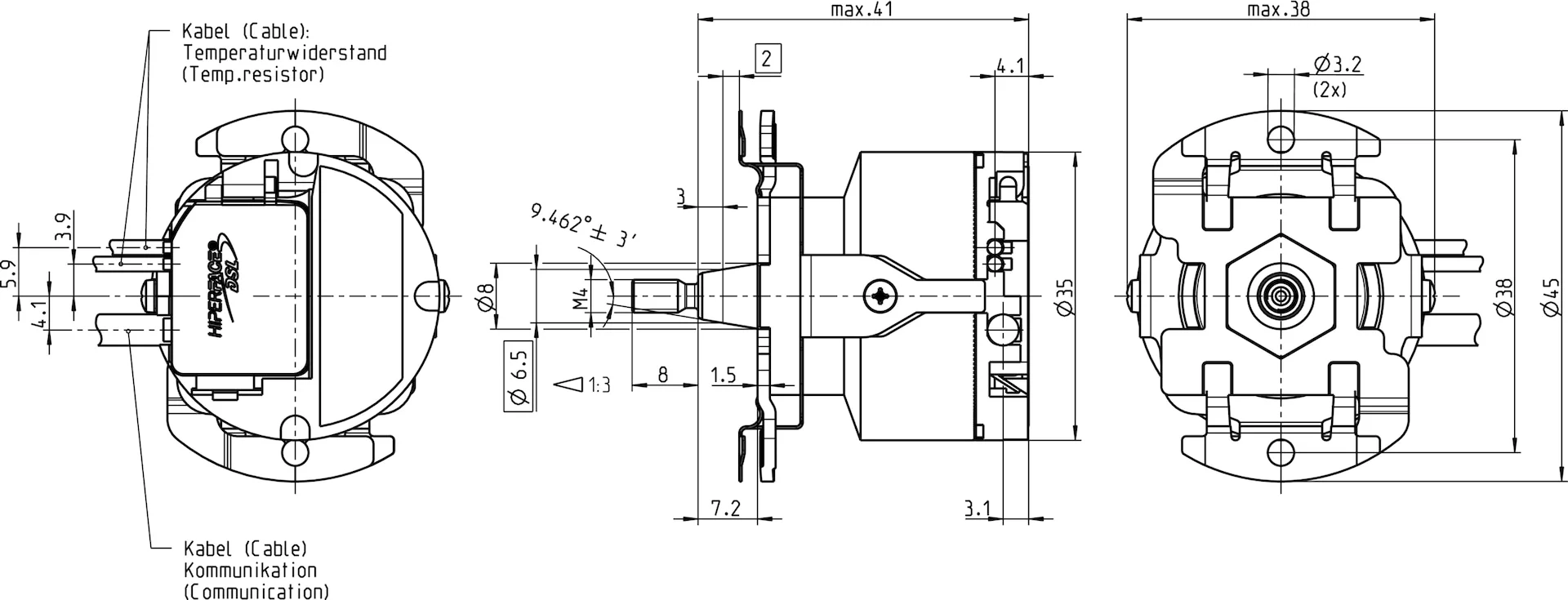

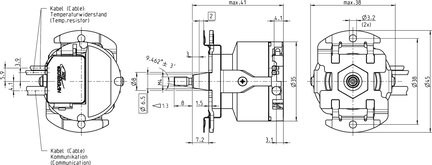

Wymiary Patrz rysunek wymiarowy
Masa 0,1 kg
Moment bezwładności wirnika 4,5 gcm²
Prędkość obrotowa pracy ≤ 9.000 min⁻¹
Przyspieszenie kątowe ≤ 500.000 rad/s²
Moment obrotowy roboczy 0,2 Ncm
Moment rozruchowy 0,3 Ncm
Dopuszczalny statyczny przesuw wałka ± 0,1 mm promieniowe
Dopuszczalny dynamiczny przesuw wałka

± 0,05 mm promieniowe

± 0,1 mm osiowe

Trwałość użytkowa łożysk kulkowych 3,6 x 10^9 obrotów

Dane dotyczące otoczenia

Zakres temperatury roboczej –20 °C ... +115 °C 1)
Zakres temperatur przechowywania –40 °C ... +125 °C 2)
Względna wilgotność powietrza/kondensacja wilgoci 90 %, Roszenie niedopuszczalne
Odporność na wstrząsy 100 g, 6 ms (wg EN 60068-2-27)
Zakres częstotliwości odporności na drgania 50 g, 10 Hz ... 2.000 Hz (EN 60068-2-6)
EMC Wg EN 61000-6-2, EN 61000-6-4 i IEC 61326-3 3)
Stopień ochrony IP40, przy podłączonym kontrawtyku i zamkniętej pokrywie (IEC 60529-1) 4)

1) Przy standardowym połączeniu termicznym między kołnierzem silnika i wspornikiem antyrotacyjnym enkodera. Zabronione jest przekraczanie maksymalnej temperatury wewnętrznej enkodera wynoszącej 125°C.

2) Bez opakowania.

3) Kompatybilność elektromagnetyczna jest gwarantowana zgodnie z podanymi normami, jeśli system sprzężenia zwrotnego silnika jest zamontowany w obudowie przewodzącej prąd elektryczny, która jest połączona poprzez ekran przewodu z centralnym punktem uziemienia regulatora silnika. Również przyłącze GND (0 V) obwodu napięcia zasilającego jest tam połączone z uziemieniem. Przy zastosowaniu innych sposobów ekranowania użytkownik musi przeprowadzić własne testy.

4) Przy podłączonym kontrawtyku i zamkniętej pokrywie.

Certyfikaty

EU declaration of conformity ✔
UK declaration of conformity ✔
ACMA declaration of conformity ✔
China-RoHS ✔
Certyfikat EAC / DoC ✔
Certyfikat EC-Type-Examination ✔

Klasyfikacje

ECLASS 5.0 27270590
ECLASS 5.1.4 27270590
ECLASS 6.0 27270590
ECLASS 6.2 27270590
ECLASS 7.0 27270590
ECLASS 8.0 27270590
ECLASS 8.1 27270590
ECLASS 9.0 27270590
ECLASS 10.0 27273805
ECLASS 11.0 27273901
ECLASS 12.0 27273901
ETIM 5.0 EC001486
ETIM 6.0 EC001486
ETIM 7.0 EC001486
ETIM 8.0 EC001486
UNSPSC 16.0901 41112113

Parametry techniczne - Element (1081631) - SICK

Nr kat.
OC-SICK013932

Pliki do pobrania - Element (1081631) - SICK

  • dataSheet_EKM36-2KF0A0S13_1081631_pl.pdf Pobierz

Adres producenta/dystrybutora

SICK Sp. z o.o.
ul. Nakielska 3
01-106 Warszawa
Polska
