Opis produktu - Element (1093464) - SICK
Cechy
| Produkt specjalny | ✔ |
| Cecha wyróżniająca | Wspornik antyrotacyjny dostosowany do potrzeb klienta, przeznaczony do silników o wymiarze krawędziowym 40 mm (2059528) |
| Standardowe urządzenie referencyjne | EKS36-0KF0B018A, 1084229 |
Charakterystyka bezpieczeństwa technicznego
| MTTF D (średni czas do niebezpiecznej awarii) | 155 lat(a) (EN ISO 13849) 1) |
1) W przypadku tego produktu chodzi o produkt standardowy, a nie o część zabezpieczającą w rozumieniu dyrektywy maszynowej. Obliczenie na podstawie nominalnego obciążenia części, średniej temperatury otoczenia 60 °C, częstości stosowania 8760 h/rok. Wszystkie awarie elektroniczne są uważane za awarie niebezpieczne. Szczegółowe informacje — patrz dokument nr 8015532.
Wydajność
| ||||||||||||||
|
Interfejsy
| Kodowanie wartości bezwzględnej | Binarny |
| Przebieg kodu | Rosnąco, przy obrocie wałka. Zgodnie z kierunkiem ruchu wskazówek zegara, patrząc w kierunku „A” (patrz rysunek wymiarowy) |
| Interfejs komunikacyjny | HIPERFACE DSL ® |
| Czas inicjalizacji | Max. 500 ms 1) |
| Pomiar zewnętrznej rezystancji temperaturowej | Wartość 32 bity, bez znaku wartości (1 Ω) 0 ... 209.600 Ω W zakresie temperatur –40°C ... +160°C: NTC +-2K; PTC+-3K |
1) Od momentu osiągnięcia dopuszczalnego napięcia roboczego.
Dane elektryczne
| Typ przyłącza | Wtyk, 4 piny |
| Napięcie zasilające | 7 V ... 12 V |
| Czas włączenia – rampa napięcia | Maks. 180 ms 1) |
| Zalecane napięcie zasilające | 8 V |
| Pobór prądu | ≤ 150 mA (patrz wykres poboru prądu) 2) |
| Częstotliwość wyjściowa – cyfrowa wartość pozycji | 0 kHz ... 75 kHz |
1) Czas trwania rampy napięcia pomiędzy 0 i 7,0 V.
2) W przypadku użycia zaproponowanego układu wejściowego, zgodnie z opisem w podręczniku HIPERFACE DSL® (8017595).
Dane mechaniczne
| Wykonanie wałka | Wałek stożkowy |
| Rodzaj kołnierza/wspornik antyrotacyjny | Wspornik antyrotacyjny |

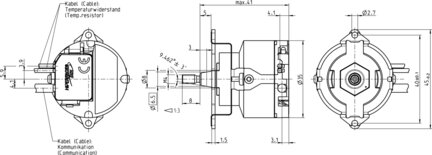

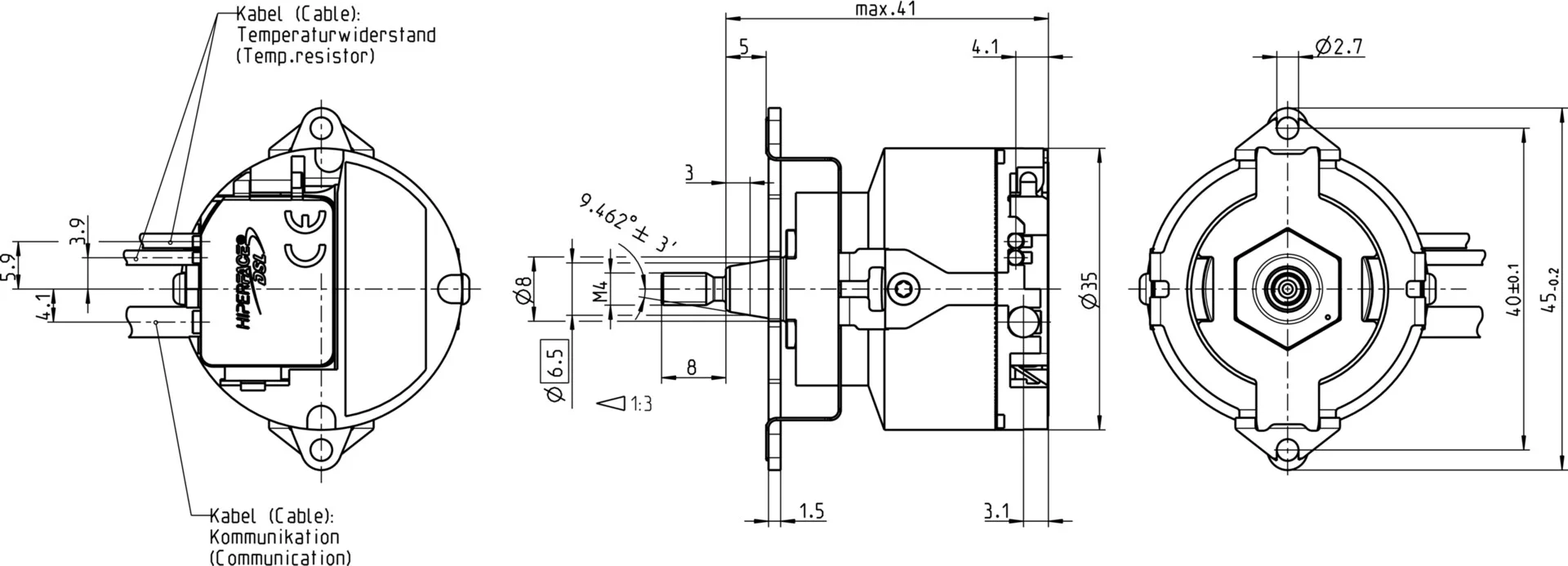

| Wymiary | Patrz rysunek wymiarowy |
| Masa | 0,1 kg |
| Moment bezwładności wirnika | 4,5 gcm² |
| Prędkość obrotowa pracy | ≤ 12.000 min⁻¹ |
| Przyspieszenie kątowe | ≤ 500.000 rad/s² |
| Moment obrotowy roboczy | 0,2 Ncm |
| Moment rozruchowy | 0,3 Ncm |
| Dopuszczalny statyczny przesuw wałka | ± 0,1 mm, ± 0,5 mm promieniowe, osiowe |
| Dopuszczalny dynamiczny przesuw wałka | ± 0,05 mm promieniowe ± 0,1 mm osiowe |
| Trwałość użytkowa łożysk kulkowych | 3,6 x 10^9 obrotów |
Dane dotyczące otoczenia
| Zakres temperatury roboczej | –20 °C ... +115 °C 1) |
| Zakres temperatur przechowywania | –40 °C ... +125 °C 2) |
| Względna wilgotność powietrza/kondensacja wilgoci | 90 %, Roszenie niedopuszczalne |
| Odporność na wstrząsy | 100 g, 6 ms (wg EN 60068-2-27) |
| Zakres częstotliwości odporności na drgania | 50 g, 10 Hz ... 2.000 Hz (EN 60068-2-6) |
| EMC | Wg EN 61000-6-2, EN 61000-6-4 i IEC 61326-3 3) |
| Stopień ochrony | IP40, przy podłączonym kontrawtyku i zamkniętej pokrywie (IEC 60529-1) 4) |
1) Przy standardowym połączeniu termicznym między kołnierzem silnika i wspornikiem antyrotacyjnym enkodera. Zabronione jest przekraczanie maksymalnej temperatury wewnętrznej enkodera wynoszącej 125°C.
2) Bez opakowania.
3) Kompatybilność elektromagnetyczna jest gwarantowana zgodnie z podanymi normami, jeśli system sprzężenia zwrotnego silnika jest zamontowany w obudowie przewodzącej prąd elektryczny, która jest połączona poprzez ekran przewodu z centralnym punktem uziemienia regulatora silnika. Również przyłącze GND (0 V) obwodu napięcia zasilającego jest tam połączone z uziemieniem. Przy zastosowaniu innych sposobów ekranowania użytkownik musi przeprowadzić własne testy.
4) Przy podłączonym kontrawtyku i zamkniętej pokrywie.
Certyfikaty
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| China-RoHS | ✔ |
| Certyfikat EAC / DoC | ✔ |
Klasyfikacje
| ECLASS 5.0 | 27270590 |
| ECLASS 5.1.4 | 27270590 |
| ECLASS 6.0 | 27270590 |
| ECLASS 6.2 | 27270590 |
| ECLASS 7.0 | 27270590 |
| ECLASS 8.0 | 27270590 |
| ECLASS 8.1 | 27270590 |
| ECLASS 9.0 | 27270590 |
| ECLASS 10.0 | 27273805 |
| ECLASS 11.0 | 27273901 |
| ECLASS 12.0 | 27273901 |
| ETIM 5.0 | EC001486 |
| ETIM 6.0 | EC001486 |
| ETIM 7.0 | EC001486 |
| ETIM 8.0 | EC001486 |
| UNSPSC 16.0901 | 41112113 |
Parametry techniczne - Element (1093464) - SICK
Nr kat.
OC-SICK016477
Pliki do pobrania - Element (1093464) - SICK
- dataSheet_EKS36-0KF0B0S06_1093464_pl.pdf Pobierz
Adres producenta/dystrybutora
SICK Sp. z o.o.
ul. Nakielska 3
01-106 Warszawa
Polska
