Cena netto/szt.
2 139,12 zł
2 631,12 zł
brutto/szt.

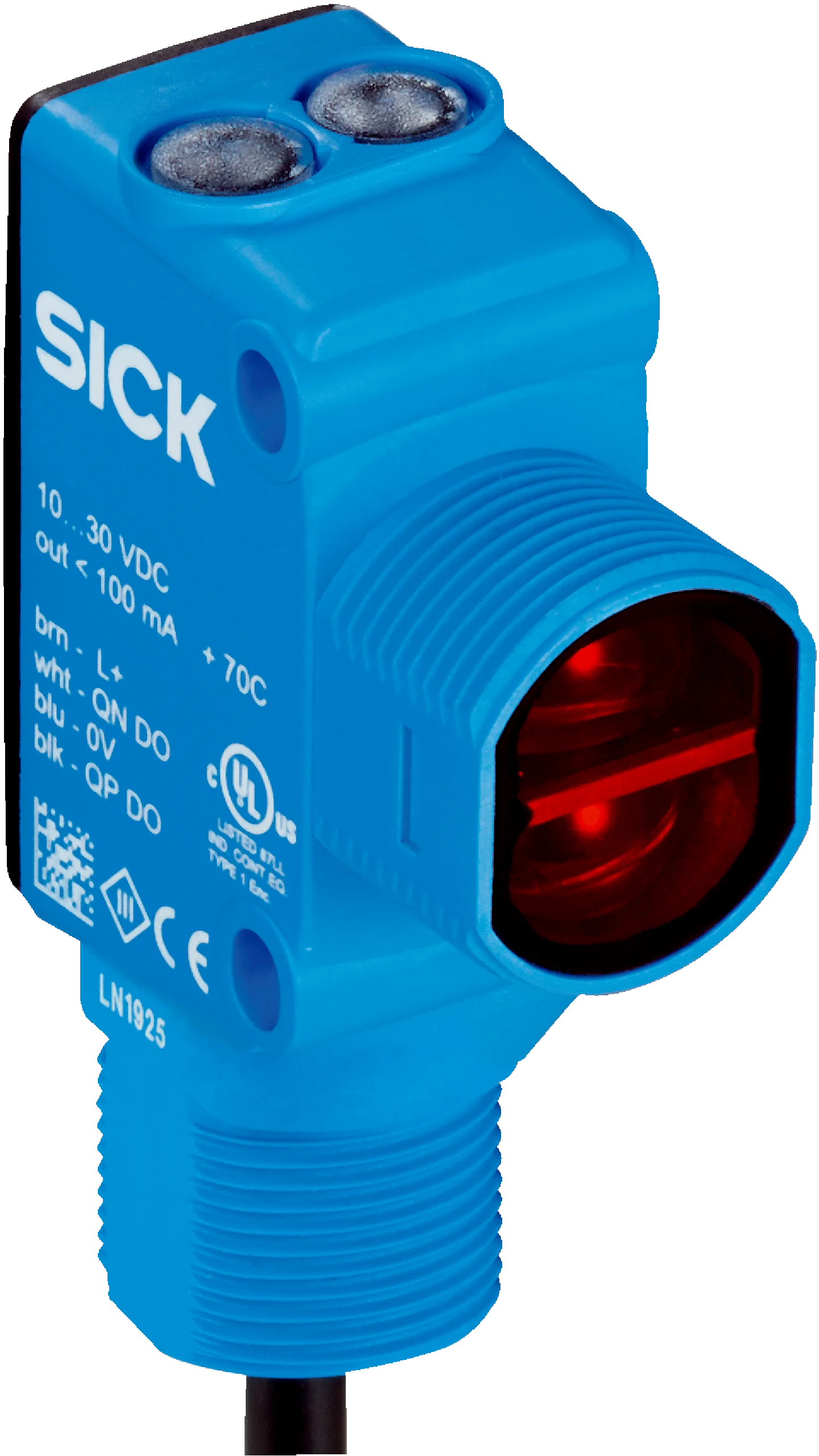

Opis produktu - Element (1100676) - SICK
Cechy
| Cecha wyróżniająca | Co-label w/ customer logo (Customer PN 1287659, douglas-machine.com), Z18 M18 nut 4040270 instead of the standard H18 M18 nut | |||||
| Zasada działania | Fotoprzekaźnik odbiciowy | |||||
| Szczegóły zasady działania | Tłumienie tła | |||||

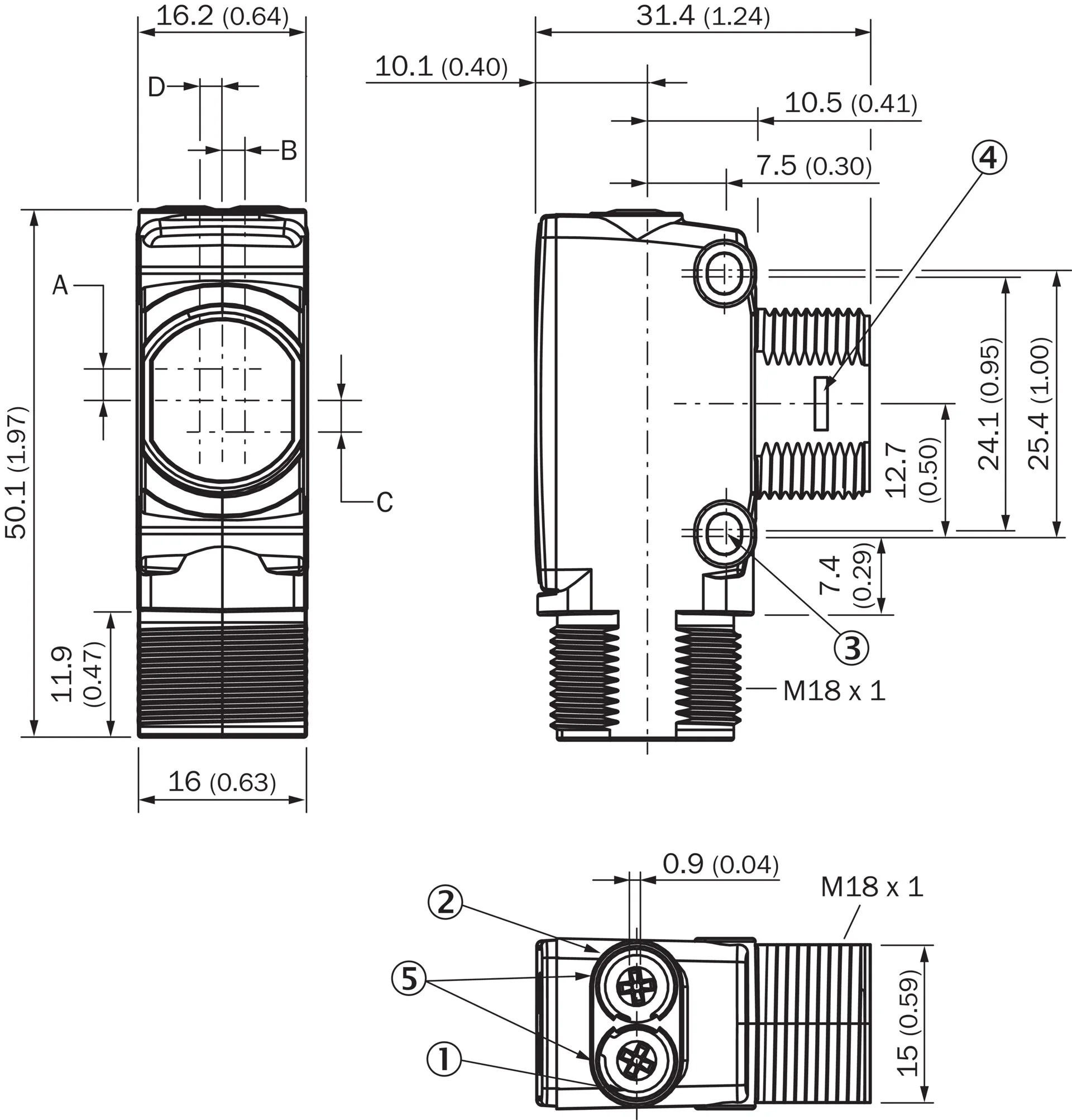

| Wymiary (szer. x wys. x głęb.) | 16,2 mm x 50,1 mm x 31,4 mm | |||||
| Kształt korpusu (wyjście wiązki światła) | Hybrydowa | |||||
| Średnica gwintu (korpus) | M18 | |||||
| Sposób zamocowania | M18, głowica/M18, podstawa/z boku (24,1 … 25,4 mm) | |||||
| Kolor obudowy | Kolor niebieski | |||||
| Maks. zasięg wykrywania | 5 mm ... 300 mm 1) | |||||
| Zasięg wykrywania | 5 mm ... 150 mm 2) | |||||
| Rodzaj światła | Widzialne światło czerwone | |||||
| Nadajnik światła | Laser 3) 4) | |||||
| Rozmiar plamki świetlnej (odległość) | 2 mm (120 mm) | |||||
| Długość fali | 655 nm | |||||
| Klasa lasera | I | |||||
| ||||||
| Zastosowania specjalne | Wykrywanie małych obiektów | |||||
| Cechy szczególne | Wskazanie siły sygnału |
1) Materiał pomiarowy o współczynniku remisji 90% (w odniesieniu do wzorca bieli DIN 5033).
2) Materiał pomiarowy z remisją 6% (w odniesieniu do wzorca czerni, DIN 5033).
3) Średnia żywotność 50 000 godz. przy T U = +25°C.
4) CLASS 1 LASER PRODUCT EN60825-1:2014, IEC60825-1:2014, Maximum pulse power < 2,5 mW, Pulse length: 4 μs, Wavelength: 650 ... 670 nm, Complies with 21 CFR 1040.10 and 1040.11 except for deviations pursuant to Laser Notice No. 50, dated June 24, 2007.
Mechanika/elektryka
| Napięcie zasilające | 10 V DC ... 30 V DC | |||||
| Tętnienia resztkowe | < 5 V ss 1) | |||||
| Pobór prądu | ≤ 20 mA 2) | |||||
| Wyjście przełączające | PNP | |||||
| Funkcja wyjścia | Komplementarne | |||||
| Tryb przełączania | Załączany na jasno/ciemno | |||||
| ||||||
| Prąd wyjściowy I maks. | ≤ 100 mA | |||||
| Czas odpowiedzi | ≤ 0,5 ms 3) | |||||
| Częstotliwość przełączania | 1.000 Hz 4) | |||||
| Typ przyłącza | Przewód z 4-biegunowym wtykiem M8, 150 mm | |||||
| Materiał przewodu | PVC | |||||
| Przekrój poprzeczny przewodu | 0,2 mm² | |||||
| Układy zabezpieczające | A 5) B 6) D 7) | |||||
| Klasa ochrony | III | |||||
| Masa | 18 g | |||||
| Materiał obudowy | Tworzywo sztuczne, VISTAL® | |||||
| Materiał układu optycznego | Tworzywo sztuczne, PMMA | |||||
| Stopień ochrony | IP67 IP69K | |||||
| Zakres dostawy | Nakrętka mocująca (1x), M18, tworzywo sztuczne, czarna, płaska | |||||
| Kompatybilność elektromagnetyczna (EMC) | EN 60947-5-2 (Czujnik spełnia wymagania dotyczące kompatybilności elektromagnetycznej (EMC) w środowiskach przemysłowych (klasa zabezpieczenia przed zakłóceniami A). W przypadku użycia w lokalach mieszkalnych może on spowodować zakłócenia radiowe.) | |||||
| Temperatura otoczenia podczas pracy | –30 °C ... +55 °C 8) | |||||
| Temperatura otoczenia podczas przechowywania | –40 °C ... +70 °C | |||||
| Nr pliku UL | E189383 |
1) Nie może być wyższa ani niższa od podanych tolerancji U V .
2) Bez wskazania siły sygnału i obciążenia.
3) Czas biegu sygnału przy obciążeniu rezystancyjnym.
4) Przy relacji światło/ciemność 1:1.
5) A = przyłącza U V z zabezpieczeniem przed zmianą biegunowości.
6) B = zabezpieczenie wejścia i wyjścia przed zamianą biegunów.
7) D = wyjścia zabezpieczone przed przetężeniami i zwarciami.
8) Przy Tu = –10°C, czujnik musi zostać włączony przy Tu > –10°C. Czujnik nie może zostać włączony poniżej Tu = –10°C.
Connection type/pinouts
| Typ przyłącza | Przewód z 4-biegunowym wtykiem M8, 150 mm | |||||||||
| ||||||||||
|
Certyfikaty
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| MAR declaration of conformity | ✔ |
| China-RoHS | ✔ |
| Certyfikat EAC / DoC | ✔ |
Klasyfikacje
| ECLASS 5.0 | 27270904 |
| ECLASS 5.1.4 | 27270904 |
| ECLASS 6.0 | 27270904 |
| ECLASS 6.2 | 27270904 |
| ECLASS 7.0 | 27270904 |
| ECLASS 8.0 | 27270904 |
| ECLASS 8.1 | 27270904 |
| ECLASS 9.0 | 27270904 |
| ECLASS 10.0 | 27270904 |
| ECLASS 11.0 | 27270904 |
| ECLASS 12.0 | 27270904 |
| ETIM 5.0 | EC002719 |
| ETIM 6.0 | EC002719 |
| ETIM 7.0 | EC002719 |
| ETIM 8.0 | EC002719 |
| UNSPSC 16.0901 | 39121528 |
Parametry techniczne - Element (1100676) - SICK
Nr kat.
OC-SICK017929
Pliki do pobrania - Element (1100676) - SICK
- dataSheet_HTB18BL-P3B5BBS21_1100676_pl.pdf Pobierz
