Opis produktu - Element (1111736) - SICK
Cechy
| Produkt specjalny | ✔ |
| Cecha wyróżniająca | Liczba impulsów na obrót: zaprogramowana domyślnie na 3600 |
| Standardowe urządzenie referencyjne | 1036757, DFS60B-S1PK10000 |
Wydajność
| Liczba impulsów na obrót | 3.600 1) |
| Krok pomiarowy | 90°, elektronicznie/liczba impulsów na obrót |
| Odchyłka kroku pomiarowego przy niebinarnej liczbie impulsów | ± 0,01° |
| Granice błędu | ± 0,05° |
1) Patrz maksymalna prędkość obrotowa.
Interfejsy
| Interfejs komunikacyjny | Przyrostowy |
| Interfejs komunikacyjny – szczegóły | TTL / HTL |
| Ustawienie fabryczne | Fabrycznie ustawiony poziom wyjściowy TTL |
| Liczba kanałów sygnałowych | 6-kanałowy |
| Programowalny/parametryzowalny | ✔ |
| Czas inicjalizacji | 32 ms 1) 30 ms |
| Częstotliwość wyjściowa | ≤ 600 kHz |
| Prąd obciążenia | ≤ 30 mA |
| Pobór mocy | ≤ 0,7 W (bez obciążenia) |
1) Przy mechanicznie określonej długości impulsu zerowego.
Dane elektryczne
| Typ przyłącza | Przewód, 8 żył, uniwersalny, 1,5 m 1) |
| Napięcie zasilające | 4,5 ... 32 V |
| Sygnał odniesienia, liczba | 1 |
| Sygnał odniesienia, pozycja | 90°, elektryczny, powiązany logicznie z A i B |
| Zabezpieczenie przed zamianą biegunów | ✔ |
| Odporność wyjść na zwarcie | ✔ 2) 3) |
| MTTFd: czas do niebezpiecznej awarii | 300 lat(a) (EN ISO 13849-1) 4) |
1) Uniwersalne przyłącze przewodu jest tak umiejscowione, aby możliwe było jego poprowadzenie bez zagięć w kierunku kątowym lub osiowym.
2) Programowanie TTL ≥ 5,5 V: zwarcie do innego kanału lub masy dopuszczalne maks. przez 30 s.
3) Programowanie HTL lub TTL < 5,5 V: zwarcie do innego kanału, obwodów napięcia lub masy dopuszczalne maks. przez 30 s.
4) W przypadku tego produktu chodzi o produkt standardowy, a nie o część zabezpieczającą w rozumieniu dyrektywy maszynowej. Obliczenie na podstawie nominalnego obciążenia części, średniej temperatury otoczenia 40 °C, częstości stosowania 8760 h/rok. Wszystkie awarie elektroniczne są uważane za awarie niebezpieczne. Szczegółowe informacje — patrz dokument nr 8015532.

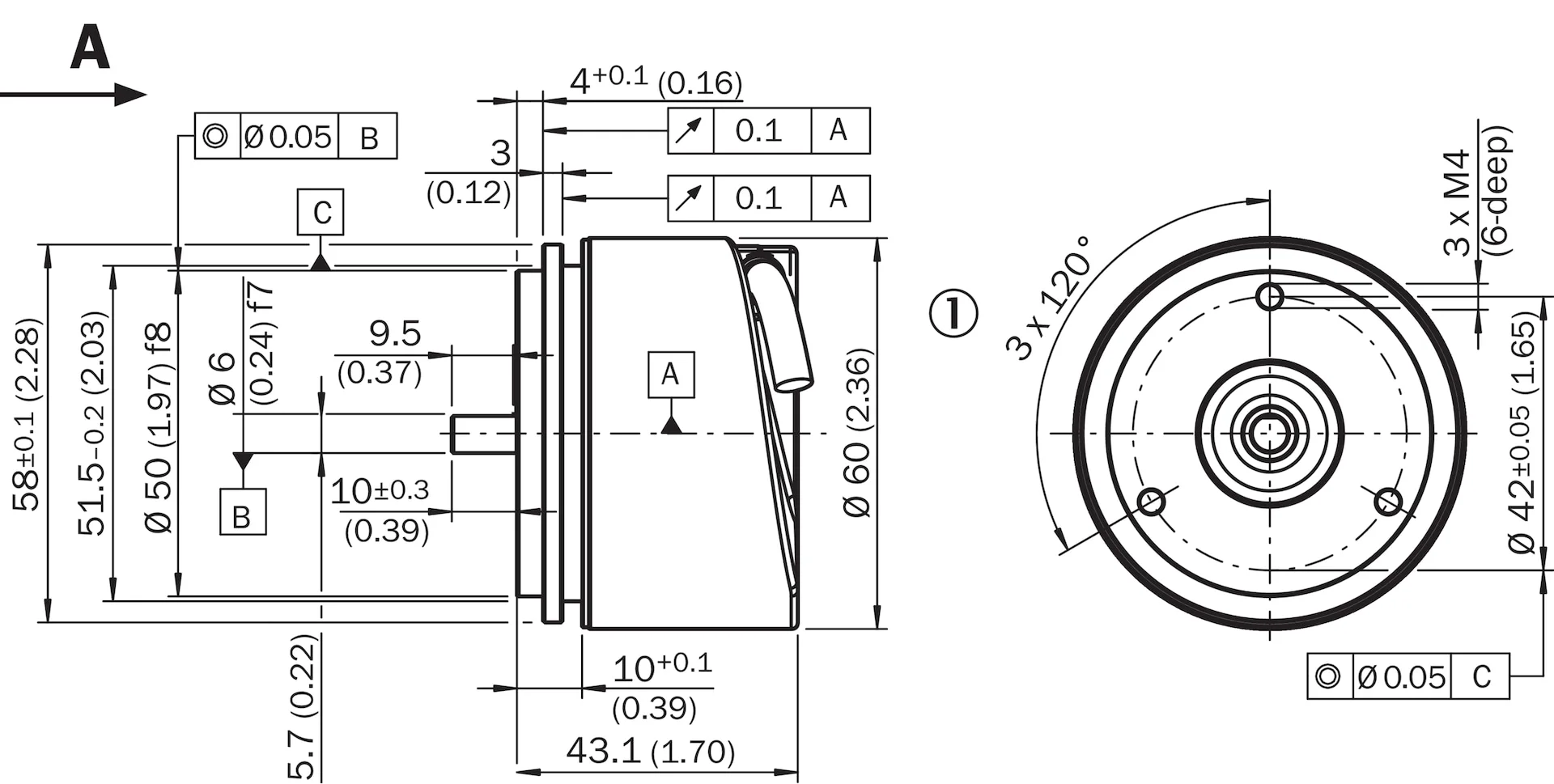

Dane mechaniczne
| Wykonanie mechaniczne | Wałek, mocowanie na serwokołnierzu |
| Średnica wałka lub otworu | 6 mm |
| Długość wału | 10 mm |
| Masa | + 0,3 kg |
| Materiał, wał | Stal nierdzewna |
| Materiał, kołnierz | Aluminium |
| Materiał, obudowa | Odlew ciśnieniowy ze stopu aluminium |
| Moment rozruchowy | 0,5 Ncm (+20 °C) |
| Moment obrotowy roboczy | 0,3 Ncm (+20 °C) |
| Dopuszczalne obciążenie wałka | 80 N (promieniowe) 40 N (osiowe) |
| Prędkość obrotowa pracy | ≤ 9.000 min⁻¹ 1) |
| Moment bezwładności wirnika | 6,2 gcm² |
| Żywotność łożysk | 3,6 x 10^10 obrotów |
| Przyspieszenie kątowe | ≤ 500.000 rad/s² |
1) Przy projektowaniu zakresu temperatur roboczych należy wziąć pod uwagę nagrzewanie własne na poziomie 3,3 K na 1000 min⁻¹.
Dane dotyczące otoczenia
| EMC | Wg EN 61000-6-2 i EN 61000-6-3 |
| Stopień ochrony | IP67, od strony obudowy, wyprowadzenie przewodu (IEC 60529) IP65, po stronie wałka (IEC 60529) |
| Dopuszczalna względna wilgotność powietrza | 90 % (Roszenie niedopuszczalne) |
| Zakres temperatury roboczej | –40 °C ... +100 °C 1) –30 °C ... +100 °C 2) |
| Zakres temperatur składowania | –40 °C ... +100 °C, bez opakowania |
| Odporność na wstrząsy | 70 g, 6 ms (EN 60068-2-27) |
| Odporność na drgania | 30 g, 10 Hz ... 2.000 Hz (EN 60068-2-6) |
1) Przy nieruchomym ułożeniu przewodu.
2) Przy ruchomym ułożeniu przewodu.
Certyfikaty
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| China-RoHS | ✔ |
| Certyfikat cULus | ✔ |
| Certyfikat EAC / DoC | ✔ |
Klasyfikacje
| ECLASS 5.0 | 27270501 |
| ECLASS 5.1.4 | 27270501 |
| ECLASS 6.0 | 27270590 |
| ECLASS 6.2 | 27270590 |
| ECLASS 7.0 | 27270501 |
| ECLASS 8.0 | 27270501 |
| ECLASS 8.1 | 27270501 |
| ECLASS 9.0 | 27270501 |
| ECLASS 10.0 | 27270501 |
| ECLASS 11.0 | 27270501 |
| ECLASS 12.0 | 27270501 |
| ETIM 5.0 | EC001486 |
| ETIM 6.0 | EC001486 |
| ETIM 7.0 | EC001486 |
| ETIM 8.0 | EC001486 |
| UNSPSC 16.0901 | 41112113 |
Parametry techniczne - Element (1111736) - SICK
Nr kat.
OC-SICK020124
Pliki do pobrania - Element (1111736) - SICK
- dataSheet_DFS60B-S1PK00S03_1111736_pl.pdf Pobierz
Adres producenta/dystrybutora
SICK Sp. z o.o.
ul. Nakielska 3
01-106 Warszawa
Polska
