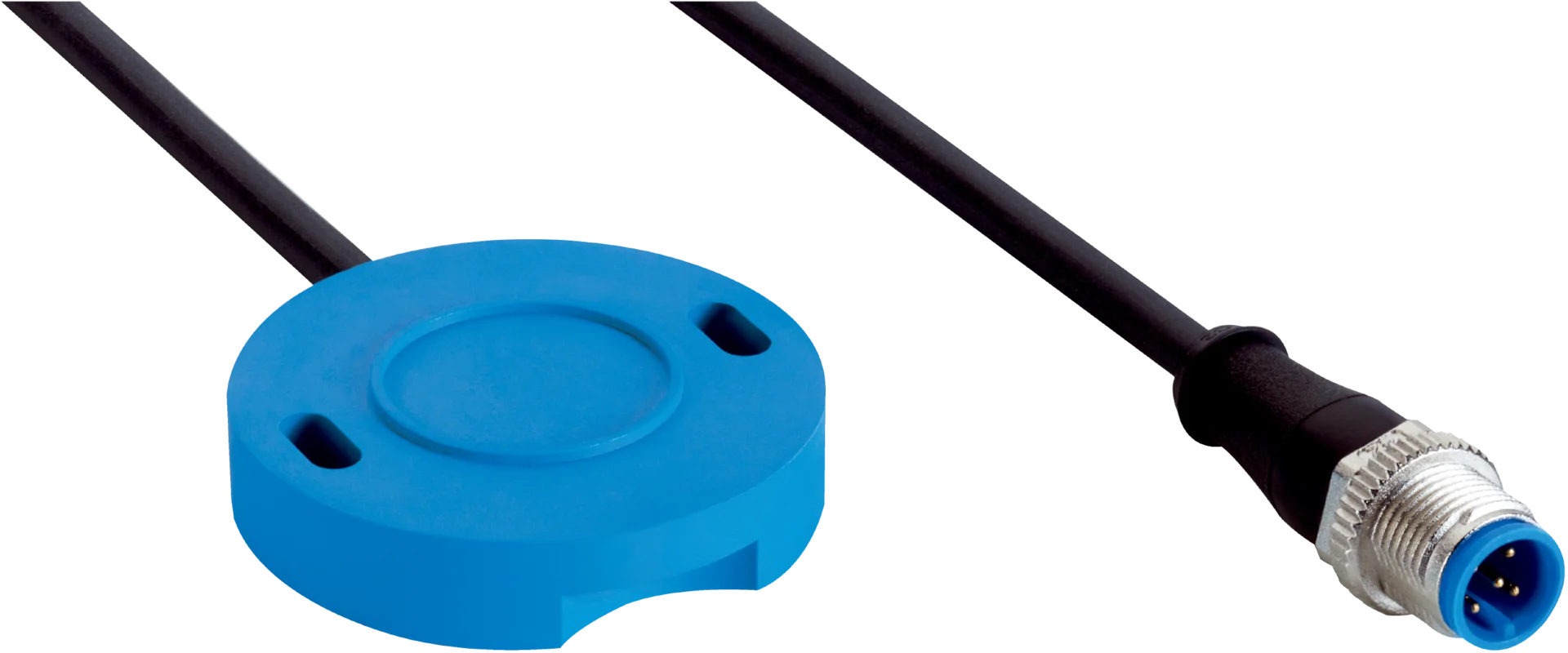

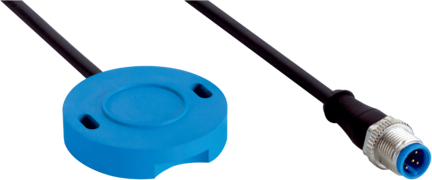

Opis produktu - Element (1113979) - SICK
Cechy
| Wymiary | 47 mm x 47 mm x 10 mm | |||||||||
| Zakres pomiarowy | 0° ... 360° | |||||||||
| Rozdzielczość | 12 bit | |||||||||
| Błąd liniowości stand. | ± 1° | |||||||||
| Powtarzalność | < 0,3° 1) | |||||||||
| Liczba możliwych do ustawienia kątów | 32 | |||||||||
| Częstotliwość próbkowania | 900 Hz | |||||||||
| Wyjście przełączające | 3 x PNP lub IO-Link, tryb 2 x PNP | |||||||||
| Funkcja wyjścia | Programowalny (ustawienie fabryczne: styk normalnie zamknięty) | |||||||||
| Wykonanie elektryczne | DC 5-przewodowe | |||||||||
| Odstęp roboczy | 1,5 mm ... 4 mm 2) | |||||||||
| Przemieszczenie magnesu | ± 0,2 mm | |||||||||
|
1) Napięcie zasilające U B i temperatura otoczenia Ta stałe.
2) Wartość ta została zmierzona z magnesami, jakie są wymienione na liście wyposażenia. W przypadku zastosowania innych magnesów wartość ta może się zmieniać.
Mechanika/elektryka
| Napięcie zasilające | 10 V DC ... 30 V DC |
| Tętnienia resztkowe | 10 % |
| Spadek napięcia | ≤ 2 V 1) |
| Pobór prądu | ≤ 30 mA 2) |
| Prąd stały I a | ≤ 200 mA 3) |
| Zabezpieczenie przeciwzwarciowe | ✔ |
| Zabezpieczenie przed zamianą biegunów | ✔ |
| Redukcja impulsu przy załączeniu zasilania | ✔ |

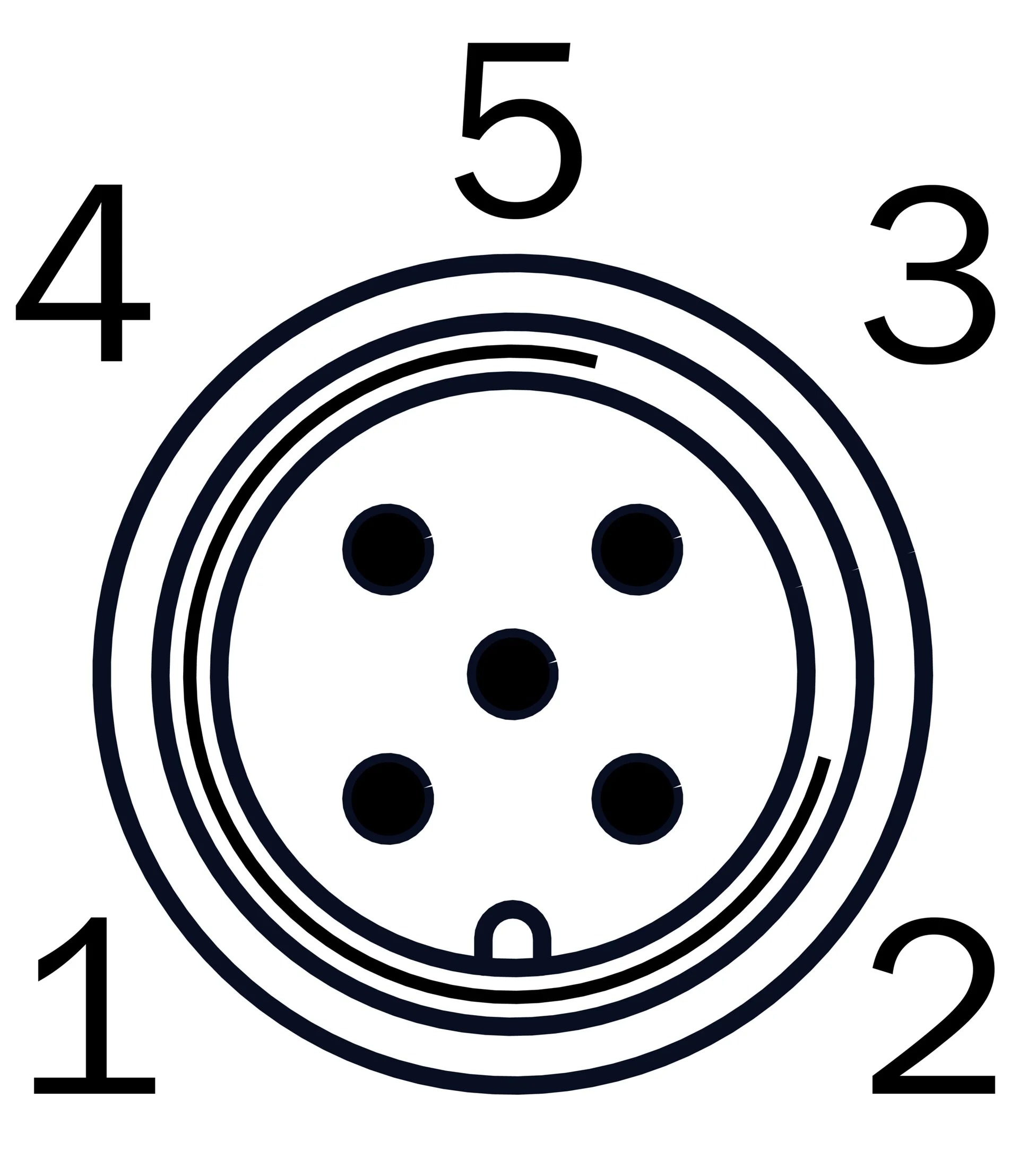

| Typ przyłącza | Przewód z wtykiem |
| Materiał, przewód | PUR |
| Przekrój poprzeczny przewodu | 0,34 mm² |
| Średnica przewodu | 4,8 mm |
| Materiał, obudowa | Tworzywo sztuczne (PPS) |
| Moment dokręcenia | Typ. 1 Nm |
| Klasa ochrony | III |
| MTTFd: czas do niebezpiecznej awarii | 722 lat(a) |
| Nr pliku UL | E181493 |
| DC avg | 0 % |
1) Przy I a maks.
2) Bez obciążenia.
3) Na wyjście.
Interfejs komunikacyjny
| Interfejs komunikacyjny | IO-Link V1.1 |
| Interfejs komunikacyjny – szczegóły | COM3 (230,4 kBaud) |
| Czas cyklu | ≥ 1 ms |
| Długość danych procesowych | 4 Byte |
| Struktura danych procesowych | Patrz „Uzupełnienie do instrukcji eksploatacji, nr dokumentu 8024987” |
| Ustawienie fabryczne | Zakresy kątowe: 0…120 Qint1 = Q1, 120…240 Qint2 = Q2, 240…359,9 Qint3 = Q3 Wyjście: styk normalnie otwarty Opóźnienie czasowe: dezaktywowane |
Dane dotyczące otoczenia
| EMC | EN 61000-4-2 ESD: 4 kV CD / 8 kV AD, EN 61000-4-3 – odporność na promieniowane pole elektromagnetyczne o częstotliwości radiowej: 10 V eff , EN 61000-4-4 Burst: 2 kV, EN 61000-4-6 – odporność na zaburzenia przewodzone, indukowane przez pola o częstotliwości radiowej: 10 V eff | |||||
| Stopień ochrony | IP67 (EN 60529) 1) IP68 (EN 60529) 1) | |||||
| Zakres temperatury roboczej | –40 °C ... +80 °C | |||||
| ||||||
| Odporność na drgania | 15 g, 5 Hz ... 2.000 Hz, 120 minut (EN 60068-2-6) |
1) IPx8 = 168h, 1m.
Smart Task
| Oznaczenie Smart Task | Logika podstawowa | |||||||
| Funkcja timera | Dezaktywowany Opóźnienie przy włączaniu Opóźnienie wyłączenia Opóźnienie włączenia i wyłączenia Impuls (One Shot) | |||||||
| Inwerter | Tak | |||||||
|
Klasyfikacje
| ECLASS 5.0 | 27270502 |
| ECLASS 5.1.4 | 27270502 |
| ECLASS 6.0 | 27270590 |
| ECLASS 6.2 | 27270590 |
| ECLASS 7.0 | 27270502 |
| ECLASS 8.0 | 27270502 |
| ECLASS 8.1 | 27270502 |
| ECLASS 9.0 | 27270502 |
| ECLASS 10.0 | 27270502 |
| ECLASS 11.0 | 27270502 |
| ECLASS 12.0 | 27270502 |
| ETIM 5.0 | EC001486 |
| ETIM 6.0 | EC001486 |
| ETIM 7.0 | EC001486 |
| ETIM 8.0 | EC001486 |
| UNSPSC 16.0901 | 41112113 |
Parametry techniczne - Element (1113979) - SICK
Nr kat.
OC-SICK020477
Pliki do pobrania - Element (1113979) - SICK
- dataSheet_MASQ47-36PEKU1SA10_1113979_pl.pdf Pobierz
