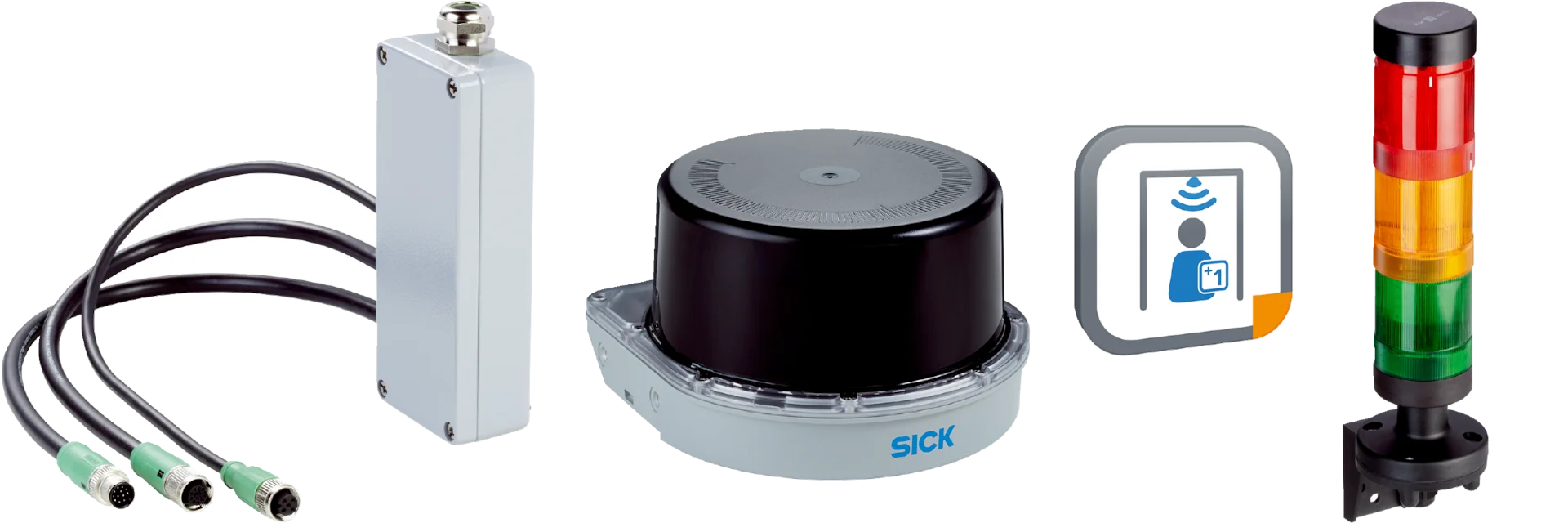

Zdjęcie produktu ma charakter poglądowy

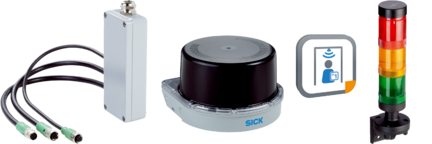

Element (1114292) - SICK

SKU: OC-SICK020535 MPN: 1114292

Producent: SICK

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Element (1114292) - SICK

Cechy

Zadanie

Określenie pozycji - Określenie pozycji 3D

Zasada pomiaru

HDDM ⁺

Źródło światła

Podczerwień (850 nm)

Klasa lasera

1 (IEC 60825-1:2014, EN 60825-1:2014)

Kąt otwarcia
Poziome	275°
Pionowe	7,5° (przy użyciu 4 płaszczyzn skanowania)

Częstotliwość skanowania

50 Hz, 4 x 12,5 Hz

Rozdzielczość kątowa

0,25°

Ogrzewanie

Ogrzewanie samoczynne

Zakres pracy

10 m (Szerokość zakresu zliczania)

Zasięg
W przypadku współczynnika remisji 10%	16 m
W przypadku współczynnika remisji 90%	30 m

Wielkość plamki

10,4 mrad x 8,7 mrad

Liczba analizowanych ech

Mechanika/elektryka

Typ przyłącza	Wtyki okrągłe M12 z obrotowym modułem wtykowym
Napięcie zasilające	10 V DC ... 30 V DC
Pobór mocy	≤ 13 W, Faza rozruchu maks. 30 W przez 1 s
Obudowa	AlSi12, Osłona układu optycznego: poliwęglan
Klasa ochrony	III (IEC 61140:2016-11)
Bezpieczeństwo elektryczne	IEC 61010-1:2010-06
Masa	1,2 kg
Wymiary (dł. x szer. x wys.)	151,9 mm x 150 mm x 92,5 mm
Rodzaj montażu	Wysokość montażu od 2 m do 5 m (typowo od 2,5 m do 3,5 m)

Wydajność

Dane wyjściowe LiDAR-LOC	IMU (wtórne dane z czujnika)
Częstotliwość skanowania/odświeżania	55.000 punktów pomiarowych/s ... 165.000 punktów pomiarowych/s
Czas odpowiedzi	4 płaszczyzny, typ. 20 ms 1 płaszczyzna, typ. 80 ms
Błąd systematyczny	± 60 mm
Błąd statystyczny	≤ 30 mm
Dokładność	> 98 %
Zintegrowana aplikacja	Liczenie osób

Interfejsy

Ethernet	✔ , TCP/IP, UDP/IP
Prędkość przesyłania danych	10/100 Mbit/s

Wejścia/wyjścia cyfrowe

I/O (8 (Multiport))

Dane wyjściowe

IMU (wtórne dane z czujnika)

Wskazania optyczne

LEDs

Interfejsy użytkownika

Serwer sieciowy, SOPAS ET (diagnostyka)

Program konfiguracyjny

SICK AppStudio

Dane dotyczące otoczenia

Remisja obiektu	2 % ... > 1.000 % (Odbłyśnik)
Kompatybilność elektromagnetyczna (EMC)	EN 61000-6-2:2005 / EN 61000-6-3:2007+A1:2011
Odporność na drgania	IEC 60068-2-6:2007
Odporność na wstrząsy	IEC 60068-2-27:2008
Temperatura otoczenia pracy	–30 °C ... +50 °C
Temperatura składowania	–40 °C ... +75 °C
Odporność na światło zewnętrzne	80 klx

Ogólne wskazówki

Wskazówka dotycząca stosowania

Czujnik nie jest elementem zabezpieczającym w rozumieniu aktualnie obowiązujących norm bezpieczeństwa dla maszyn.

Certyfikaty

EU declaration of conformity	✔
UK declaration of conformity	✔
ACMA declaration of conformity	✔
China-RoHS	✔

Klasyfikacje

ECLASS 5.0	27270990
ECLASS 5.1.4	27270990
ECLASS 6.0	27270913
ECLASS 6.2	27270913
ECLASS 7.0	27270913
ECLASS 8.0	27270913
ECLASS 8.1	27270913
ECLASS 9.0	27270913
ECLASS 10.0	27270913
ECLASS 11.0	27270913
ECLASS 12.0	27270913
ETIM 5.0	EC002550
ETIM 6.0	EC002550
ETIM 7.0	EC002550
ETIM 8.0	EC002550
UNSPSC 16.0901	41111615

Parametry techniczne - Element (1114292) - SICK

Nr kat.

OC-SICK020535

Pliki do pobrania - Element (1114292) - SICK

dataSheet_MRS1104A-111011P01-Set_1114292_pl.pdf Pobierz
