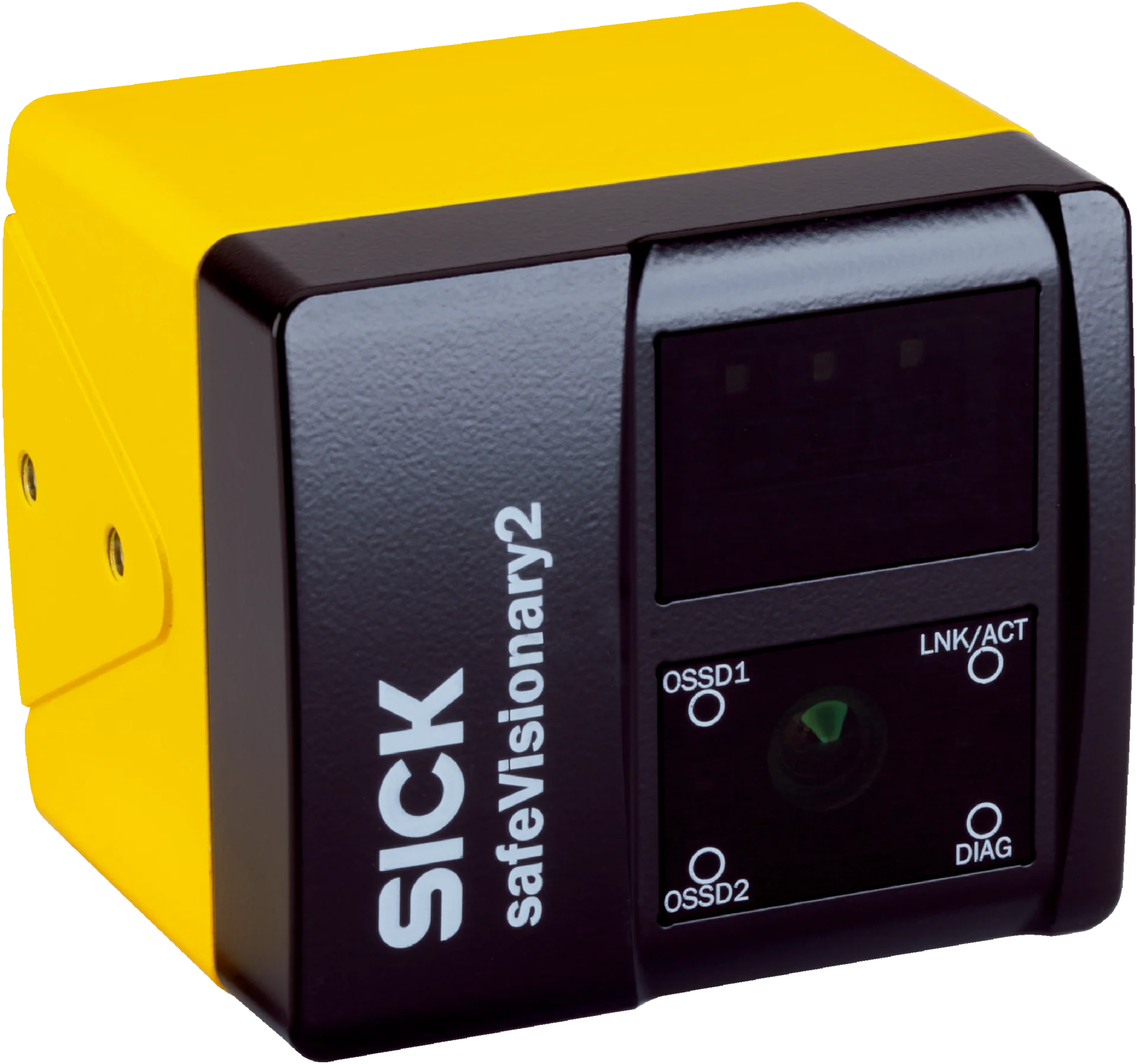

Zdjęcie produktu ma charakter poglądowy
Cena netto/szt.
11 322,14 zł
13 926,23 zł
brutto/szt.
.png)

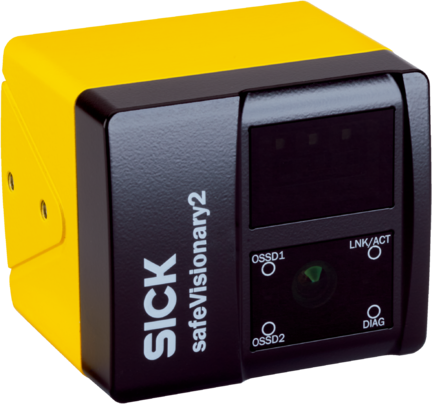

Opis produktu - Element (1116398) - SICK
Cechy
| Technologia | 3D Time-of-Flight | |||||||||
| Obszar zastosowania | Indoor | |||||||||
| Rozdzielczość kamery | 512 px x 424 px | |||||||||
| Pole widzenia (pole ochronne) | 68° x 42° | |||||||||
| Pole widzenia (inne rodzaje pól i rejestrowanie danych pomiarowych) | 68° x 58° | |||||||||
| Liczba klatek na sekundę | 30 Hz | |||||||||
| ||||||||||
| Zasięg pola ochronnego | ≤ 2 m 1) | |||||||||
| Zasięg pola ochronnego w trybie zwiększonego zasięgu | 4 m 2) | |||||||||
| Zasięg pól ostrzegawczych | 7,3 m | |||||||||
| Liczba pól | ≤ 24 | |||||||||
| Liczba jednocześnie monitorowanych pól ochronnych | ≤ 2 | |||||||||
| Liczba jednocześnie monitorowanych pól | ≤ 3 | |||||||||
| Liczba przypadków monitorowania | ≤ 8 | |||||||||
| Liczba obszarów zainteresowania (ROI) | ≤ 40 | |||||||||
| Liczba jednocześnie monitorowanych obszarów zainteresowania | ≤ 5 | |||||||||
| Liczba próbkowań wielokrotnych | 1 ... 16 | |||||||||
| Czas odpowiedzi | ≥ 55 ms 3) | |||||||||
| Dodatek do pola ochronnego | 65 mm | |||||||||
| Zakres dostawy | System kamer bezpieczeństwa Instrukcja bezpieczeństwa Instrukcja montażu Instrukcja eksploatacji do pobrania |
1) Efektywny zasięg pola ochronnego zależy od aplikacji i ustawionej rozdzielczości obiektu.
2) W trybie zwiększonego zasięgu wymagana jest rozdzielczość obiektu Korpus.
3) Czas odpowiedzi zależy od skonfigurowanego próbkowania wielokrotnego.
Charakterystyka bezpieczeństwa technicznego
| Typ | Typ 2 (IEC 61496-3) |
| Poziom nienaruszalności bezpieczeństwa | SIL 1 (IEC 61508) |
| Kategoria | Kategoria 2 (ISO 13849-1) |
| Poziom zapewnienia bezpieczeństwa | PL c (ISO 13849-1) |
| PFH D (średnie prawdopodobieństwo niebezpiecznej awarii na godzinę) | 3 × 10 -7 |
| T M (okres użytkowania) | 20 lat(a) (ISO 13849-1) |
| Bezpieczny stan w przypadku usterki | Co najmniej jedno urządzenie OSSD jest wyłączone |
Funkcje
| Blokada restartu | ✔ |
| Monitorowanie urządzeń zewnętrznych (EDM) | ✔ |
| Próbkowanie wielokrotne | ✔ |
| Przełączanie przypadku monitorowania | ✔ |
| Monitorowanie jednoczesne | ✔ |
| Statyczne przełączanie pola ochronnego | ✔ |
| Bezpieczne wykrywanie konturu | ✔ |
| Zintegrowana pamięć konfiguracyjna | ✔ |
| Wyprowadzanie danych pomiarowych | ✔ , Ethernet |
Interfejsy
| ||||||||
| Uniwersalne wejścia/wyjścia | ≤ 4 2) | |||||||
| Pary OSSD | 1 ... 2 2) | |||||||
| Statyczne wejścia sterujące | ≤ 4 2) | |||||||
| Rodzaj konfiguracji | Za pomocą oprogramowania | |||||||
| Oprogramowanie do konfiguracji i diagnostyki | Safety Designer (oprogramowanie do konfiguracji i diagnostyki rozwiązań związanych z bezpieczeństwem oferowanych przez firmę SICK AG) | |||||||
| ||||||||
| Wskaźniki | LEDs |
1) Przy przekroju poprzecznym przewodu 0,25 mm².
2) Uniwersalne wejście/wyjście może być skonfigurowane jako wejście uniwersalne lub jako wyjście uniwersalne. Ponadto określonych wejść/wyjść uniwersalnych można używać parami jako par OSSD.
Dane elektryczne
| Klasa ochrony | III (IEC 61140) | |||||||
| Napięcie zasilania U V | 24 V DC (16,8 V ... 30 V) 1) | |||||||
| Typowy pobór mocy | 13 W (DC) (bez obciążenia wyjściowego) | |||||||
| Czas do załączenia | Typ. 30 s | |||||||
|
1) Bardzo niskie napięcie bezpieczne SELV/PELV.
2) Dotyczy napięć w zakresie od –30 V do +30 V.
Dane mechaniczne
| Wymiary (szer. x wys. x głęb.) | 70 mm x 80 mm x 77 mm |
| Masa | 520 g |
| Materiał obudowy | Aluminium |
| Kolor obudowy | RAL 9005 (czarny) RAL 1021 (żółty rzepakowy) |
| Materiał szybki przedniej | Polycarbonat (PC) |
Dane dotyczące otoczenia
| Stopień ochrony | IP65 (IEC 60529) IP67 (IEC 60529) |
| Odporność na światło zewnętrzne wg IEC 61496-3 | 3.000 lx |
| Typowa odporność na światło zewnętrzne | 10.000 lx |
| Temperatura otoczenia pracy | –10 °C ... +50 °C 1) |
| Temperatura składowania | –25 °C ... +70 °C |
| Wilgotność powietrza | ≤ 95 %, bez kondensacji 2) |
| Odporność na drgania | 1 g, 5 Hz ... 200 Hz (IEC 60068-2-6) |
| Odporność na wstrząsy | 15 g, 11 ms (IEC 60068-2-27) |
| EMC | IEC 61496-1 IEC 61000-6-2 IEC 61000-6-4 |
1) Od temperatury ≥ 40°C wymagane jest zastosowanie radiatorów.
2) IEC 61496-1, nr 4.3.1 i nr 5.4.2, IEC 61496-3, nr 4.3.1 i nr 5.4.2. Kondensacja ma wpływ na normalny tryb pracy.
Inne dane
| Nadajnik światła | Laser impulsowy |
| Rodzaj światła | Bliska podczerwień (NIR) – światło niewidzialne |
| Długość fali | 855 nm |
| Możliwy do wykrycia współczynnik remisji | 4% – kilka 1000% |
| Klasa lasera | 1 (IEC 60825-1) |
Certyfikaty
| EU declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| China-RoHS | ✔ |
| Certyfikat cULus | ✔ |
| Certyfikat EC-Type-Examination | ✔ |
Klasyfikacje
| ECLASS 5.0 | 27272790 |
| ECLASS 5.1.4 | 27272790 |
| ECLASS 6.0 | 27272790 |
| ECLASS 6.2 | 27272790 |
| ECLASS 7.0 | 27272790 |
| ECLASS 8.0 | 27272790 |
| ECLASS 8.1 | 27272790 |
| ECLASS 9.0 | 27272790 |
| ECLASS 10.0 | 27272790 |
| ECLASS 11.0 | 27272790 |
| ECLASS 12.0 | 27272790 |
| ETIM 5.0 | EC001511 |
| ETIM 6.0 | EC001511 |
| ETIM 7.0 | EC001511 |
| ETIM 8.0 | EC001511 |
| UNSPSC 16.0901 | 39121528 |
Parametry techniczne - Element (1116398) - SICK
Nr kat.
OC-SICK020952
Pliki do pobrania - Element (1116398) - SICK
- dataSheet_V3SA2-ABBABBAAN1_1116398_pl.pdf Pobierz
