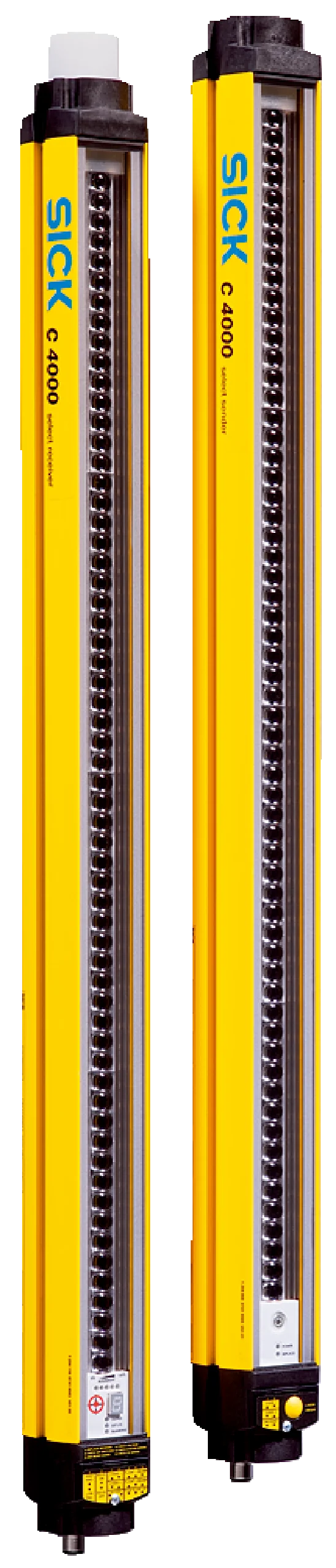

Zdjęcie produktu ma charakter poglądowy
SICK

Element (1204161) - SICK

SKU: OC-SICK025398 MPN: 1204161
Producent: SICK
Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:
[email protected]
+48 71 799 45 81
Zapisz na liście
Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Element (1204161) - SICK

Cechy

Obszar zastosowania Standardowe środowisko przemysłowe
Część systemowa Odbiornik
Rozdzielczość 30 mm
Zasięg 21 m
Wysokość pola ochronnego 1.200 mm
Synchronizacja Synchronizacja optyczna

Charakterystyka bezpieczeństwa technicznego

Typ Typ 4 (IEC 61496-1)
Poziom nienaruszalności bezpieczeństwa SIL 3 (IEC 61508)
Kategoria Kategoria 4 (EN ISO 13849)
Poziom zapewnienia bezpieczeństwa PL e (EN ISO 13849)
PFH D (średnie prawdopodobieństwo niebezpiecznej awarii na godzinę) 3,2 x 10 -8 (EN ISO 13849)
T M (okres użytkowania) 20 lat(a) (EN ISO 13849)
Bezpieczny stan w przypadku usterki Co najmniej jedno urządzenie OSSD jest wyłączone

Funkcje

Funkcje Stan dostarczony
Tryb ochronny ✔
Kodowanie wiązki ✔ Niekodowany
Zasięg konfigurowalny ✔
Maskowanie ruchome ✔

Interfejsy

Podłączenie systemu Wtyk M12, 5-biegunowy
Dopuszczalna długość przewodów ≤ 30 m 1)
Przyłącze rozszerzeń Gniazdo M12, 5-biegunowe
Rodzaj konfiguracji Przełącznik DIP
Wskaźniki Wyświetlacz 7-segmentowy

1) Zależnie od obciążenia, zasilacza i przekroju przewodu. Należy przestrzegać podanych danych technicznych.

Dane elektryczne

Klasa ochrony III (IEC 61140)
Napięcie zasilania U V 24 V DC (19,2 V ... 28,8 V) 1)
Tętnienia resztkowe ≤ 10 % 2)
Wyjścia bezpieczeństwa (OSSD)
Rodzaj wyjścia 2 półprzewodniki PNP, chronione przed zwarciem, kontrolowane pod kątem zwarcia międzykanałowego
Stan WŁ., napięcie załączające HIGH 24 V DC (U V – 2,25 V DC ... U V )
Stan WYŁ., napięcie załączające LOW 2 V DC
Obciążalność prądowa na każde OSSD ≤ 500 mA

1) Zewnętrzne zasilanie elektryczne musi być odporne na krótkotrwały zanik napięcia przez 20 ms zgodnie z normą EN 60204-1. Firma SICK oferuje odpowiednie zasilacze jako wyposażenie dodatkowe.

2) W ramach granic U V .

Dane mechaniczne

Wymiary Patrz rysunek wymiarowy
Materiał obudowy Aluminiowy profil wytłaczany

Dane dotyczące otoczenia

Stopień ochrony IP65 (EN 60529)
Temperatura otoczenia pracy 0 °C ... +55 °C
Temperatura składowania –25 °C ... +70 °C
Wilgotność powietrza 15 % ... 95 %, bez kondensacji
Odporność na drgania 5 g, 10 Hz ... 55 Hz (EN 60068-2-6)
Odporność na wstrząsy 10 g, 16 ms (EN 60068-2-27)

Inne dane

Długość fali 850 nm

Certyfikaty

EU declaration of conformity ✔
ACMA declaration of conformity ✔
Certyfikat ULus ✔
Certyfikat cUL ✔
Certyfikat EC-Type-Examination ✔

Klasyfikacje

ECLASS 5.0 27272704
ECLASS 5.1.4 27272704
ECLASS 6.0 27272704
ECLASS 6.2 27272704
ECLASS 7.0 27272704
ECLASS 8.0 27272704
ECLASS 8.1 27272704
ECLASS 9.0 27272704
ECLASS 10.0 27272704
ECLASS 11.0 27272704
ECLASS 12.0 27272704
ETIM 5.0 EC002549
ETIM 6.0 EC002549
ETIM 7.0 EC002549
ETIM 8.0 EC002549
UNSPSC 16.0901 46171620

Parametry techniczne - Element (1204161) - SICK

Nr kat.
OC-SICK025398

Pliki do pobrania - Element (1204161) - SICK

  • dataSheet_XC40E-1203A0A0CBA0_1204161_pl.pdf Pobierz

Adres producenta/dystrybutora

SICK Sp. z o.o.
ul. Nakielska 3
01-106 Warszawa
Polska
