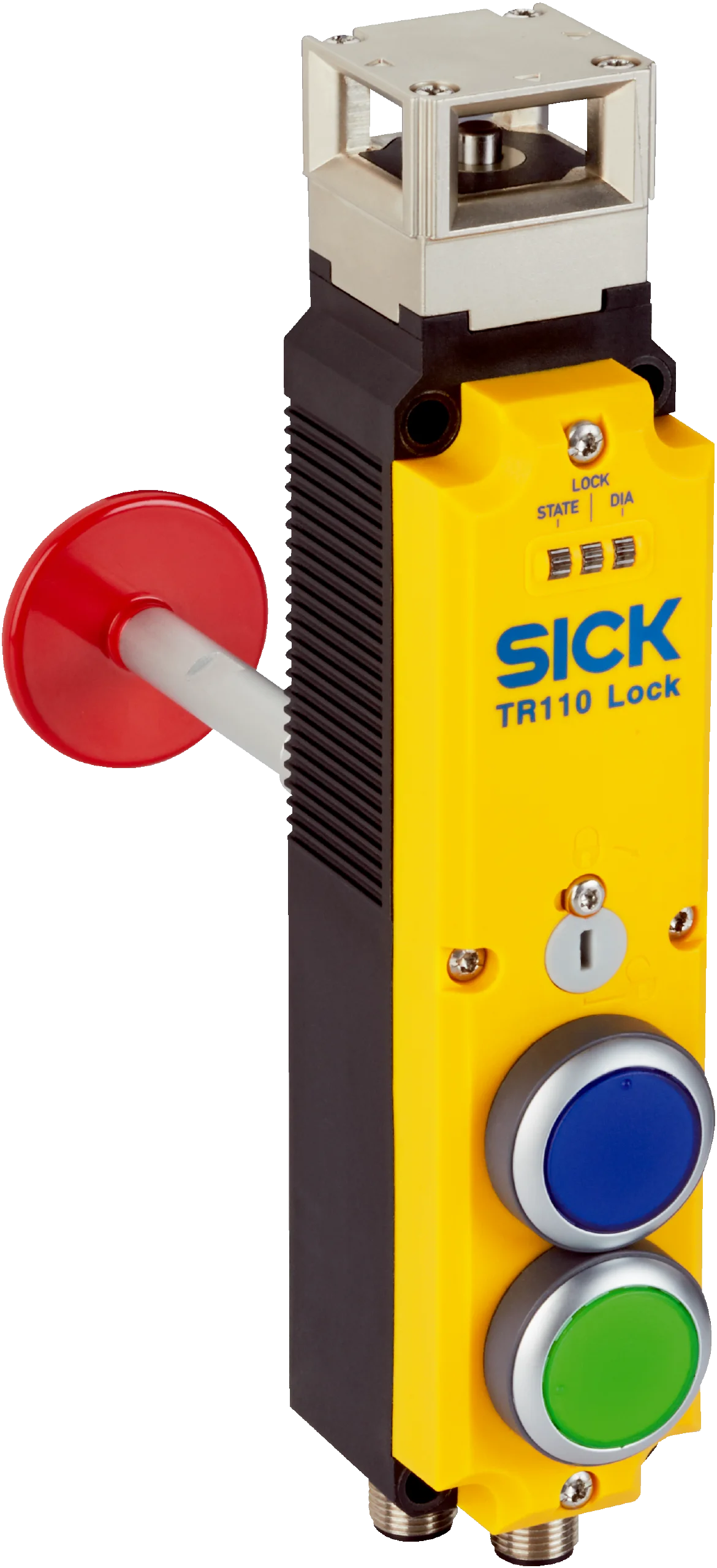

Zdjęcie produktu ma charakter poglądowy

Element (6068078) - SICK

SKU: OC-SICK041628 MPN: 6068078

Producent: SICK

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Element (6068078) - SICK

Cechy

Typ czujnika

RFID

Zasada blokowania

Power to release

Kodowanie

Jednoznaczne kodowane

Siła trzymająca F _max
Z prostym aktywatorem	3.900 N (EN ISO 14119)
Z kątowym aktywatorem	1.500 N (EN ISO 14119)
Z aktywatorem promieniowym	2.600 N (EN ISO 14119)

Siła trzymająca F _Zh
Z prostym aktywatorem	3.000 N (EN ISO 14119)
Z kątowym aktywatorem	1.100 N (EN ISO 14119)
Z aktywatorem promieniowym	2.000 N (EN ISO 14119)

Siła napędowa

≥ 10 N

Siła blokująca

20 N

Siła pokonywana przy odblokowywaniu

≤ 20 N

Częstotliwość aktywacji

≤ 0,5 Hz

Prędkość rozruchowa

≤ 20 m/min

Przyciski (podświetlane)

✔

Zakres dostawy

Włącznie z 6 pokrywami (niebieska, czerwona, żółta, zielona, 2 x biała), przedłużenie odryglowania ewakuacyjnego

Charakterystyka bezpieczeństwa technicznego

Poziom nienaruszalności bezpieczeństwa	SIL 3 (IEC 61508)
Kategoria	Kategoria 4 (EN ISO 13849) ¹⁾
Poziom zapewnienia bezpieczeństwa	PL e (EN ISO 13849) ¹⁾
PFH _D (średnie prawdopodobieństwo niebezpiecznej awarii na godzinę)	4,1 x 10 ^-9¹⁾
T _M (okres użytkowania)	20 lat(a) (EN ISO 13849)
Rodzaj konstrukcji	Rodzaj konstrukcji 4 (EN ISO 14119)
Poziom kodowania aktywatora	Wysoki poziom kodowania (EN ISO 14119)
Bezpieczny stan w przypadku usterki	Co najmniej jedno półprzewodnikowe wyjście bezpieczeństwa (OSSD) jest wyłączone.

¹⁾ Dotyczy monitorowania położenia drzwi (monitorowanie ryglowania) i monitorowania blokady.

Funkcje

Odblokowanie ewakuacyjne	✔
Przełączanie OSSD	Kontrola urządzenia ryglującego
Bezpieczna kaskada czujników	Brak, tylko pojedyncze okablowanie (z diagnostyką)

Interfejsy

Typ przyłącza

Złącze wtykowe, M12, 8-biegunowe

Złącze wtykowe, M12, 5-pinowe

Materiał nakrętki kołpakowej

Mosiądz

Przyciski (podświetlane)

✔

Wskaźniki	LEDs
Wskaźnik diagnostyki	✔
Wskaźnik “Stan”	✔

Dane elektryczne

Klasa ochrony

III (IEC 61140)

Stopień zanieczyszczenia

3 (EN 60947-1)

Klasyfikacja wg cULus

Class 2

Kategoria użytkowa

DC-13 (IEC 60947-5-1)

Znamionowy prąd roboczy / napięcie robocze

150 mA (24 V DC)

¹⁾

Znamionowe napięcie izolacji U _i

50 V

Napięcie znamionowe udarowe wytrzymywane U _imp

500 V

Napięcie zasilania U _V
Czujnik	24 V DC (20,4 V DC ... 27,6 V DC)
Elektromagnes	24 V DC (20,4 V DC ... 26,4 V DC)

Pobór prądu
Czujnik	40 mA
Elektromagnes	400 mA
Przycisk (LED)	10 mA

Rodzaj wyjścia	Samokontrolujące się wyjścia półprzewodnikowe (OSSD)
Wyjścia bezpieczeństwa	2 wyjścia półprzewodnikowe (OSSD), przełączanie p, odporne na zwarcie
Wyjścia sygnalizacyjne	Przełączanie p, odporny na zwarcie

Prąd wyjściowy
Wyjścia bezpieczeństwa	1 mA ... 150 mA
Wyjścia sygnalizacyjne	1 mA ... 50 mA
Wyjścia przełączające przycisków	1 mA ... 50 mA

Pobór mocy magnesu

6 W

Czas do załączenia magnesu

100 %

Czas odpowiedzi

≤ 260 ms ²⁾

Czas aktywacji

400 ms

Czas do załączenia

1 s

Czas odchylenia

≤ 10 ms (EN IEC 60947-5-3)

Zasada blokowania

Power to release

¹⁾ W przypadku obciążeń indukcyjnych wyjścia należy zabezpieczyć diodą gaszącą.

²⁾ 5 ms dla każdego następnego przełącznika.

Dane mechaniczne

Masa

0,42 kg

Materiał
Głowica przełącznika	Cynkowy odlew ciśnieniowy
Obudowa	Tworzywa termoplastyczne, wzmocnione włóknem szklanym
Złącza wtykowe	Mosiądz niklowany

Żywotność mechaniczna

1 x 10 ⁶ przełączeń

Dane dotyczące otoczenia

Stopień ochrony	IP65 (EN 60529)
Temperatura otoczenia pracy	–20 °C ... +55 °C
Odporność na drgania	10 Hz ... 55 Hz (IEC 60068-2-6)
Odporność na wstrząsy	30 g, 11 ms (EN 60068-2-27)
EMC	EN IEC 60947-5-3

Certyfikaty

EU declaration of conformity	✔
UK declaration of conformity	✔
ACMA declaration of conformity	✔
China-RoHS	✔
Certyfikat cULus	✔
Certyfikat EAC / DoC	✔
Certyfikat Third party	✔

Klasyfikacje

ECLASS 5.0	27272603
ECLASS 5.1.4	27272603
ECLASS 6.0	27272603
ECLASS 6.2	27272603
ECLASS 7.0	27272603
ECLASS 8.0	27272603
ECLASS 8.1	27272603
ECLASS 9.0	27272603
ECLASS 10.0	27272603
ECLASS 11.0	27272603
ECLASS 12.0	27272603
ETIM 5.0	EC002593
ETIM 6.0	EC002593
ETIM 7.0	EC002593
ETIM 8.0	EC002593
UNSPSC 16.0901	39122205

Parametry techniczne - Element (6068078) - SICK

Nr kat.

OC-SICK041628

Pliki do pobrania - Element (6068078) - SICK

dataSheet_TR110-SRU2B01_6068078_pl.pdf Pobierz

Adres producenta/dystrybutora

SICK Sp. z o.o.
ul. Nakielska 3
01-106 Warszawa
Polska
