Element wejsciowy z zaworem redukcyjnym cisnienia

Zastosowanie:
Te zawory znajduja zastosowanie w aplikacjach mobilnych i przemyslowych. System modulowy pozwala na zestawianie ze soba kompaktowych bloków sterujacych zawierajacych do 9 odbiorników jak silowniki hydrauliczne i silniki hydrauliczne. W komponentach podstawowych ustawienie zerowe zaworu wykonane jest zawsze jako bezcisnieniowy obieg z P do T. Element wejsciowy posiada zawór redukcyjny cisnienia z zakresem ustawien 40 - 320 bar. Elementy dzwigni recznej posiadaja standardowo mechanizm cofania sprezyny do pozycji srodkowej.
Przy pomocy komponentów - zestawów doposazenia komponenty podstawowe mozna przestawic z cofania sprezyny na zatrzask sprezyny lub blokade obiegu bezcisnieniowego itp.
Materialy:
Korpus: Stal i tworzywo sztuczne, czesci wewnetrzne: Stal, uszczelka: Tworzywo sztuczne / NBR
Zakres temperatury:
-30°C do maks. +90°C
Cisnienie robocze:
Cisnienie wejsciowe: 0 do maks. 320 bar, cisnienie powrotne maks. 35 bar (nastawny element wejsciowy z zaworem redukcyjnym cisnienia 40 - 320 bar)
Czynniki:
Oleje hydrauliczne na bazie olejów mineralnych (zakres lepkosci: 10 - 300 mm²/s)

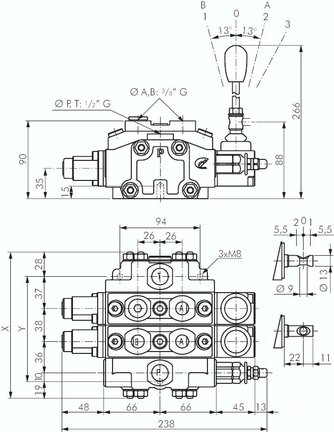

Wymiary:
1 element dzwigniowy: x 130 mm, y 83 mm, maks. przeplyw 50 l/min - 2 elementy dzwigniowe: x 168 mm, y 121 mm, maks. przeplyw 50 l/min - 3 elementy dzwigniowe: x 206 mm, y 159 mm, maks. przeplyw 45 l/min - 4 elementy dzwigniowe: x 244 mm, y 197 mm, maks. przeplyw 45 l/min - 5 elementy dzwigniowe: x 282 mm, y 235 mm, maks. przeplyw 45 l/min - 6 elementy dzwigniowe: x 320 mm, y 273 mm, maks. przeplyw 40 l/min, 7 elementy dzwigniowe: x 358 mm, y 311 mm, maks. przeplyw 40 l/min - 8 elementy dzwigniowe: x 396 mm, y 349 mm, maks. przeplyw 35 l/min - 9 elementy dzwigniowe: x 434 mm, y 387 mm, maks. przeplyw 35 l/min
