Opis produktu - Element zaciskowy, hydrauliczny, KWH 3005 AS1A (R161974211) - Bosch-Rexroth

Hydrauliczny element zaciskowy KWH, FLS do prowadnic szynowych kulkowych
Rozmiar = 30
Pasuje do wszystkich szyn kulkowych SNS

Bardzo wysokie osiowe siły trzymające
Dynamiczna i statyczna stabilizacja w kierunku osiowym
Wersja kompaktowa, kompatybilna z DIN 645
Zaciska, gdy dostępne jest ciśnienie
Pasuje do wszystkich szyn kulkowych SNS
Gwint obustronny dla przyłącza hydraulicznego
Masywna i sztywna obudowa stalowa, niklowana chemicznie
Duża dokładność pozycjonowania
Zintegrowane kompletne uszczelnienie
Specjalna technologia membrany ciśnieniowej dla najwyższego bezpieczeństwa funkcyjnego bez strat ciśnienia i przecieków
Zintegrowany kształtowo, wielkopowierzchniowy profil stykowy dla najwyższej sztywności osiowej
10 mln. cykli zaciskania (wartość B10d)

Cechy produktów
Akcesoria dla	Wózek prowadzący
Wielkość nominalna [mm]	30
Siła utrzymania [N]	3000
Dopuszczalna temperatura otoczenia (min. ... maks.)	0 °C ... +70 °C
Masa [kg]	1.99
Wskazówka, siła utrzymania 1	Test przeprowadza się w stanie zmontowanym z oleistą warstwą smarującą (ISO-VG 68). Dopuszczalna siła utrzymania, patrz "Dane techniczne i obliczenia".
Wskazówka: siła utrzymania 2	Przy 100 bar
Wskazówka, chłonność	Na jedno zaciskanie
Chłonność [cm³]	0.7

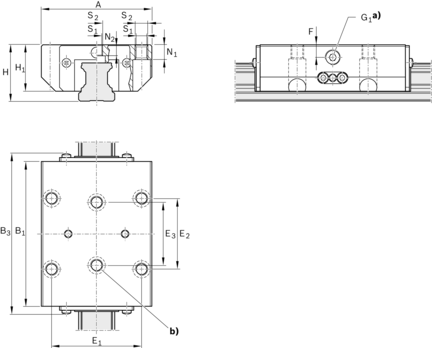

Wymiar A [mm]	90
Wymiar B1 [mm]	103.5
Wymiar E1 [mm]	72
Wymiar E2 [mm]	52
Wymiar E3 [mm]	44
Wymiar F [mm]	10.5
Wymiar H [mm]	42.0
Wymiar H1 [mm]	35
Wymiar N1 [mm]	11
Wymiar N2 [mm]	8
Wymiar S1 [mm]	8.6
Wymiar S2 średnica gwintu [mm]	M10
