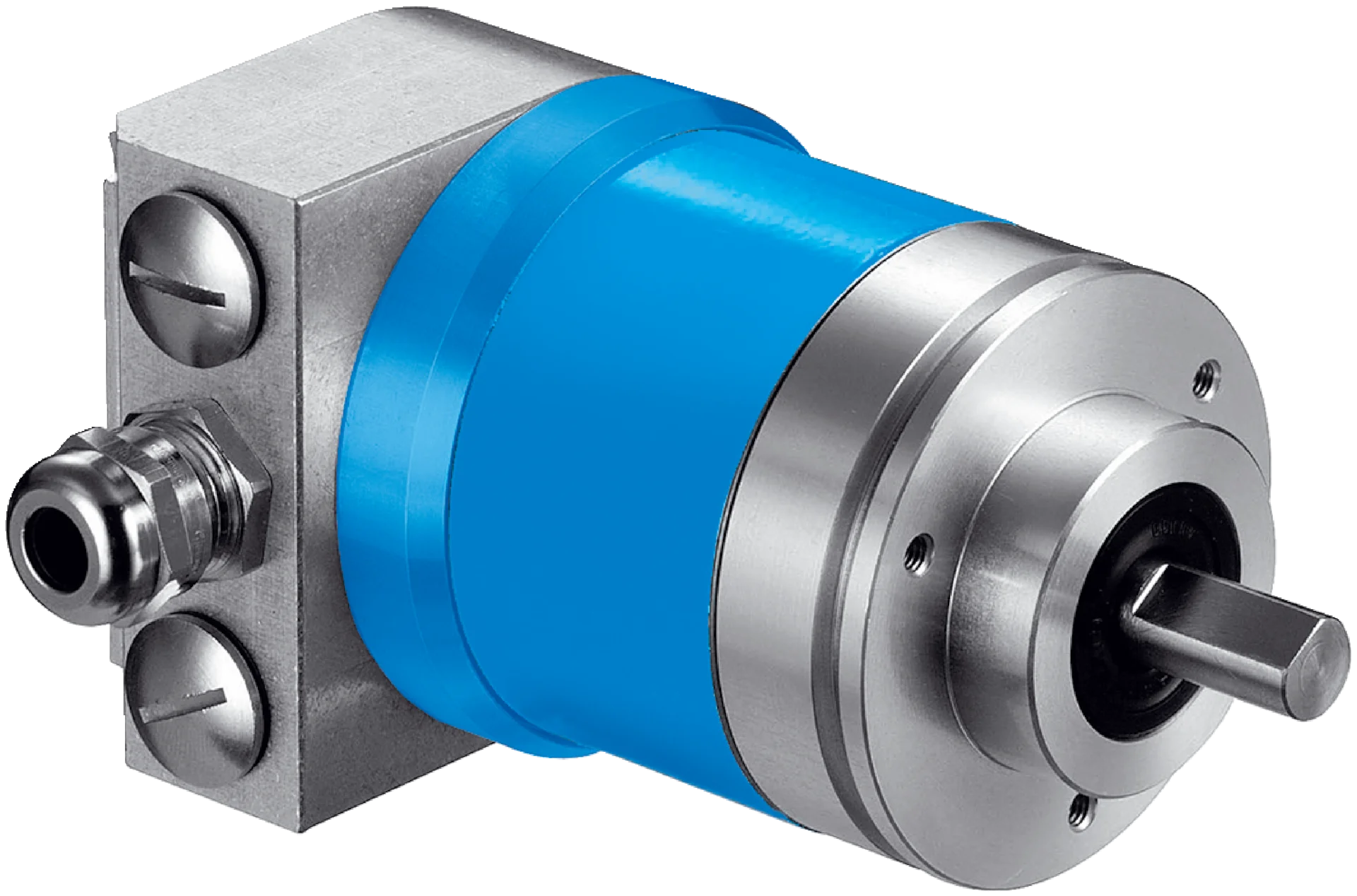

Opis produktu - Enkoder absolutny (1030017) serii ATM60 - SICK
Wydajność
| Liczba kroków na obrót (rozdzielczość maks.) | 8.192 (13 bit) |
| Liczba obrotów | 8.192 (13 bit) |
| Rozdzielczość maks. (liczba kroków na obrót x liczba obrotów) | 13 bit x 13 bit (8.192 x 8.192) |
| Krok pomiarowy | 0,043° |
| Wartości graniczne błędów G | ± 0,25° 1) |
| Odchylenie standardowe powtórzenia σ r | 0,1° 2) |
1) Zgodnie z normą DIN ISO 1319-1, położenie górnej i dolnej wartości granicznej błędów jest zależne od sytuacji montażowej; podana wartość dotyczy położenia symetrycznego, tzn. odchylenie w kierunku górnym i dolnym ma tę samą wartość.
2) Zgodnie z normą DIN ISO 55350-13; 68,3% wartości pomiarowych leży w podanym zakresie.
Interfejsy
| Interfejs komunikacyjny | DeviceNet™ |
| Protokół danych | DeviceNet Specification Release 2.0 |
| Ustawienie adresu | 0 ... 63, przełącznik DIP lub protokół |
| Prędkość przesyłania danych (w bit/s) | 125 kBaud, 250 kBaud, 500 kBaud, przełącznik DIP lub protokół |
| Czas inicjalizacji | 1.250 ms 1) |
| Czas generowania pozycji | 0,25 ms |
| Informacje o stanie | Dioda LED statusu sieci, 2-barwna |
| Zakończenie magistrali | Przełącznik DIP 2) |
| Ustawianie (regulacja elektroniczna) | Za pomocą przycisku PRESET lub protokołu |
1) Po upływie tego czasu odczyty pozycji są ważne.
2) Załączanie tylko w urządzeniu końcowym.
Dane elektryczne
| Typ przyłącza | Adapter sieci przemysłowej 1) |
| Napięcie zasilające | 10 ... 32 V |
| Pobór mocy | ≤ 2 W (bez obciążenia) |
| Zabezpieczenie przed zamianą biegunów | ✔ |
| MTTFd: czas do niebezpiecznej awarii | 150 lat(a) (EN ISO 13849-1) 2) |
1) Adapter magistrali należy zamówić osobno.
2) W przypadku tego produktu chodzi o produkt standardowy, a nie o część zabezpieczającą w rozumieniu dyrektywy maszynowej. Obliczenie na podstawie nominalnego obciążenia części, średniej temperatury otoczenia 40 °C, częstości stosowania 8760 h/rok. Wszystkie awarie elektroniczne są uważane za awarie niebezpieczne. Szczegółowe informacje — patrz dokument nr 8015532.
Dane mechaniczne
| Wykonanie mechaniczne | Wałek, mocowanie czołowe |
| Średnica wałka lub otworu | 10 mm |
| Długość wału | 19 mm |
| Masa | 0,59 kg 1) |
| Materiał, wał | Stal nierdzewna |
| Materiał, kołnierz | Aluminium |
| Materiał, obudowa | Odlew ciśnieniowy ze stopu aluminium |
| Moment rozruchowy | 2,5 Ncm (+20 °C), z pierścieniem uszczelniającym wałka 0,5 Ncm (+20 °C), bez pierścienia uszczelniającego wałka 2) |
| Moment obrotowy roboczy | 1,8 Ncm (+20 °C), z pierścieniem uszczelniającym wałka 0,3 Ncm (+20 °C), bez pierścienia uszczelniającego wałka 2) |
| Dopuszczalne obciążenie wałka | 300 N (promieniowe) 50 N (osiowe) |
| Prędkość obrotowa pracy | ≤ 6.000 min⁻¹ 3) |
| Moment bezwładności wirnika | 35 gcm² |
| Żywotność łożysk | 3,6 x 10 9 obrotów |
| Przyspieszenie kątowe | ≤ 500.000 rad/s² |
1) Dotyczy enkoderów z wtykiem.
2) W razie usunięcia przez klienta pierścienia uszczelniającego wałka.
3) Przy projektowaniu zakresu temperatur roboczych należy wziąć pod uwagę nagrzewanie własne na poziomie 3,3 K na 1000 min⁻¹.
Dane dotyczące otoczenia
| EMC | Wg EN 61000-6-2 i EN 61000-6-3 |
| Stopień ochrony | IP67, z pierścieniem uszczelniającym wałka (IEC 60529) 1) IP43, bez pierścienia uszczelniającego wałka, bez uszczelnienia na kołnierzu enkodera (IEC 60529) 1) IP66, bez pierścienia uszczelniającego wałka, z uszczelnieniem na kołnierzu enkodera (IEC 60529) 1) |
| Dopuszczalna względna wilgotność powietrza | 98 % |
| Zakres temperatury roboczej | –20 °C ... +85 °C |
| Zakres temperatur składowania | –40 °C ... +100 °C, bez opakowania |
| Odporność na wstrząsy | 100 g, 6 ms (EN 60068-2-27) |
| Odporność na drgania | 20 g, 10 Hz ... 2.000 Hz (EN 60068-2-6) |
1) Przy zamontowanym kontrawtyku.
Certyfikaty
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| China-RoHS | ✔ |
| Certyfikat cULus | ✔ |
| Certyfikat EAC / DoC | ✔ |
Klasyfikacje
| ECLASS 5.0 | 27270502 |
| ECLASS 5.1.4 | 27270502 |
| ECLASS 6.0 | 27270590 |
| ECLASS 6.2 | 27270590 |
| ECLASS 7.0 | 27270502 |
| ECLASS 8.0 | 27270502 |
| ECLASS 8.1 | 27270502 |
| ECLASS 9.0 | 27270502 |
| ECLASS 10.0 | 27270502 |
| ECLASS 11.0 | 27270502 |
| ECLASS 12.0 | 27270502 |
| ETIM 5.0 | EC001486 |
| ETIM 6.0 | EC001486 |
| ETIM 7.0 | EC001486 |
| ETIM 8.0 | EC001486 |
| UNSPSC 16.0901 | 41112113 |
Parametry techniczne - Enkoder absolutny (1030017) serii ATM60 - SICK
Nr kat.
OC-SICK001024
Pliki do pobrania - Enkoder absolutny (1030017) serii ATM60 - SICK
- dataSheet_ATM60-D4H13x13_1030017_pl.pdf Pobierz
