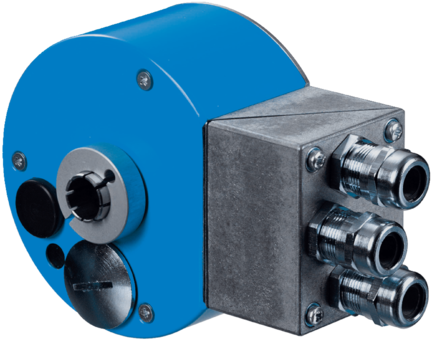

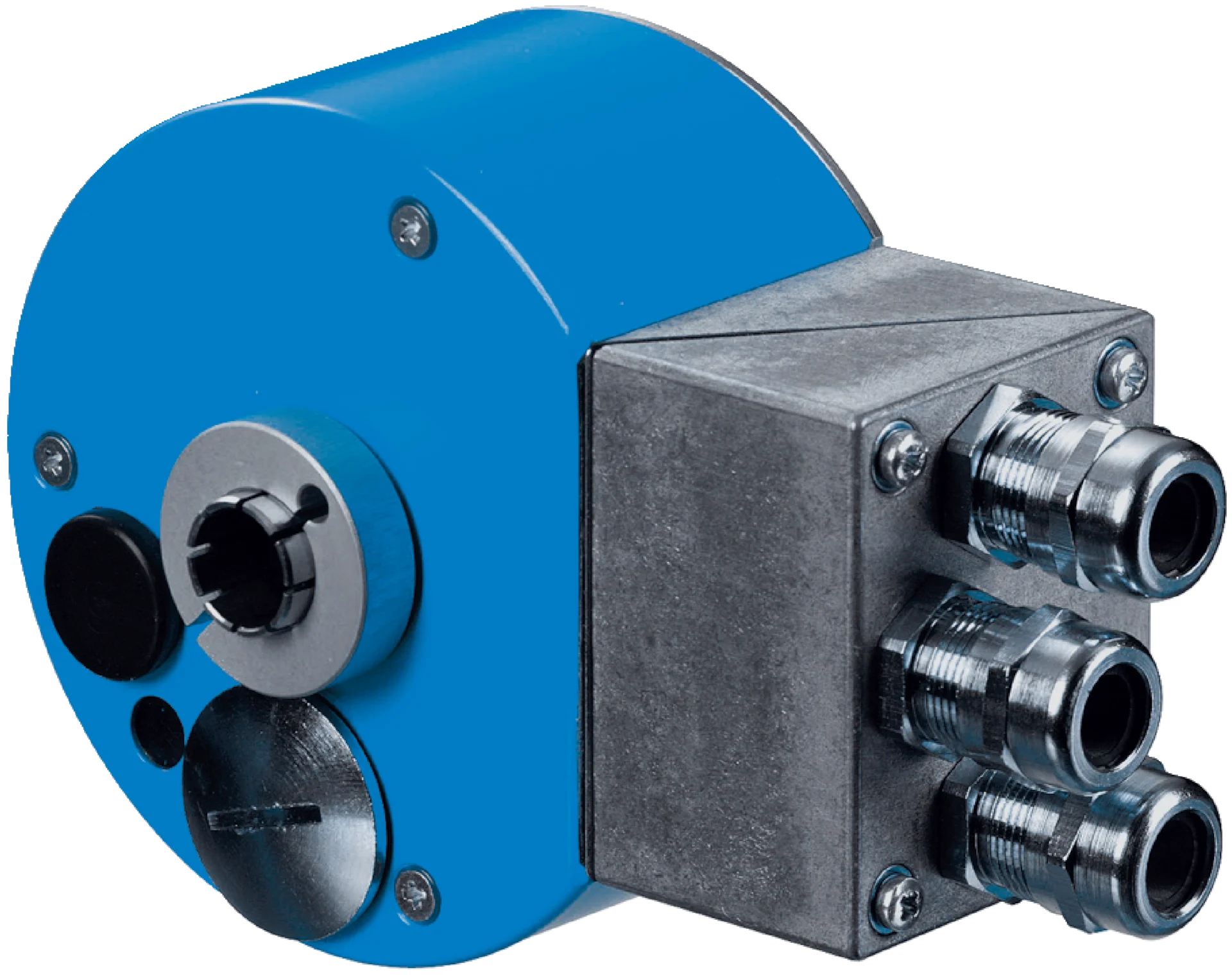

Enkoder absolutny (1032901) serii ATM90 - SICK

SKU: OC-SICK001579 MPN: 1032901

Producent: SICK

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Enkoder absolutny (1032901) serii ATM90 - SICK

Wydajność

Liczba kroków na obrót (rozdzielczość maks.)	2.048 (11 bit)
Liczba obrotów	8.192 (13 bit)
Rozdzielczość maks. (liczba kroków na obrót x liczba obrotów)	11 bit x 13 bit (2.048 x 8.192)
Krok pomiarowy	0,043°
Wartości graniczne błędów G	± 0,25° ¹⁾
Odchylenie standardowe powtórzenia σ _r	0,1° ²⁾

¹⁾ Zgodnie z normą DIN ISO 1319-1, położenie górnej i dolnej wartości granicznej błędów jest zależne od sytuacji montażowej; podana wartość dotyczy położenia symetrycznego, tzn. odchylenie w kierunku górnym i dolnym ma tę samą wartość.

²⁾ Zgodnie z normą DIN ISO 55350-13; 68,3% wartości pomiarowych leży w podanym zakresie.

Interfejsy

Interfejs komunikacyjny	PROFIBUS DP
Interfejs komunikacyjny – szczegóły	DPV0
Protokół danych	Profil dla enkoderów (07hex) – Class 2
Ustawienie adresu	0 ... 127, przełącznik DIP lub protokół
Prędkość przesyłania danych (w bit/s)	9,6 kBaud ... 12 MBaud, automatyczne wykrywanie
Czas inicjalizacji	1.250 ms ¹⁾
Czas generowania pozycji	0,25 ms
Informacje o stanie	Zielona dioda LED (praca), czerwona dioda LED (aktywność magistrali)
Zakończenie magistrali	Przełącznik DIP ²⁾
Ustawianie (regulacja elektroniczna)	Za pomocą przycisku PRESET lub protokołu

¹⁾ Po upływie tego czasu odczyty pozycji są ważne.

²⁾ Załączanie tylko w urządzeniu końcowym.

Dane elektryczne

Typ przyłącza	Dławnica kablowa ¹⁾
Napięcie zasilające	10 ... 32 V
Pobór mocy	≤ 2 W (bez obciążenia)
MTTFd: czas do niebezpiecznej awarii	150 lat(a) (EN ISO 13849-1) ²⁾

¹⁾ Metrisch M16 x 1,5; SW17.

²⁾ W przypadku tego produktu chodzi o produkt standardowy, a nie o część zabezpieczającą w rozumieniu dyrektywy maszynowej. Obliczenie na podstawie nominalnego obciążenia części, średniej temperatury otoczenia 40 °C, częstości stosowania 8760 h/rok. Wszystkie awarie elektroniczne są uważane za awarie niebezpieczne. Szczegółowe informacje — patrz dokument nr 8015532.

Dane mechaniczne

Wykonanie mechaniczne	Otwór przelotowy
Średnica wałka lub otworu	16 mm
Masa	0,8 kg ¹⁾
Materiał, wał	Stal nierdzewna
Materiał, kołnierz	Aluminium
Materiał, obudowa	Odlew ciśnieniowy ze stopu aluminium
Moment rozruchowy	0,5 Ncm (+20 °C)
Moment obrotowy roboczy	0,4 Ncm (+20 °C)
Prędkość obrotowa pracy	≤ 3.000 min⁻¹ ²⁾
Moment bezwładności wirnika	153 gcm²
Żywotność łożysk	3,6 x 10 ⁹ obrotów
Przyspieszenie kątowe	≤ 600.000 rad/s²

¹⁾ Dotyczy enkoderów z wtykiem.

²⁾ Przy projektowaniu zakresu temperatur roboczych należy wziąć pod uwagę nagrzewanie własne na poziomie 3,3 K na 1000 min⁻¹.

Dane dotyczące otoczenia

EMC	Wg EN 61000-6-2 i EN 61000-6-3
Stopień ochrony	IP65, z pierścieniem uszczelniającym wałka (IEC 60529) ¹⁾
Dopuszczalna względna wilgotność powietrza	98 %
Zakres temperatury roboczej	–20 °C ... +80 °C
Zakres temperatur składowania	–40 °C ... +100 °C, bez opakowania
Odporność na wstrząsy	6 g, 20 ms (EN 60068-2-27)
Odporność na drgania	20 g, 10 Hz ... 2.000 Hz (EN 60068-2-6)

¹⁾ Przy zamontowanym kontrawtyku.

Certyfikaty

EU declaration of conformity	✔
UK declaration of conformity	✔
ACMA declaration of conformity	✔
China-RoHS	✔
Certyfikat cULus	✔
Certyfikat EAC / DoC	✔

Klasyfikacje

ECLASS 5.0	27270502
ECLASS 5.1.4	27270502
ECLASS 6.0	27270590
ECLASS 6.2	27270590
ECLASS 7.0	27270502
ECLASS 8.0	27270502
ECLASS 8.1	27270502
ECLASS 9.0	27270502
ECLASS 10.0	27270502
ECLASS 11.0	27270502
ECLASS 12.0	27270502
ETIM 5.0	EC001486
ETIM 6.0	EC001486
ETIM 7.0	EC001486
ETIM 8.0	EC001486
UNSPSC 16.0901	41112113
