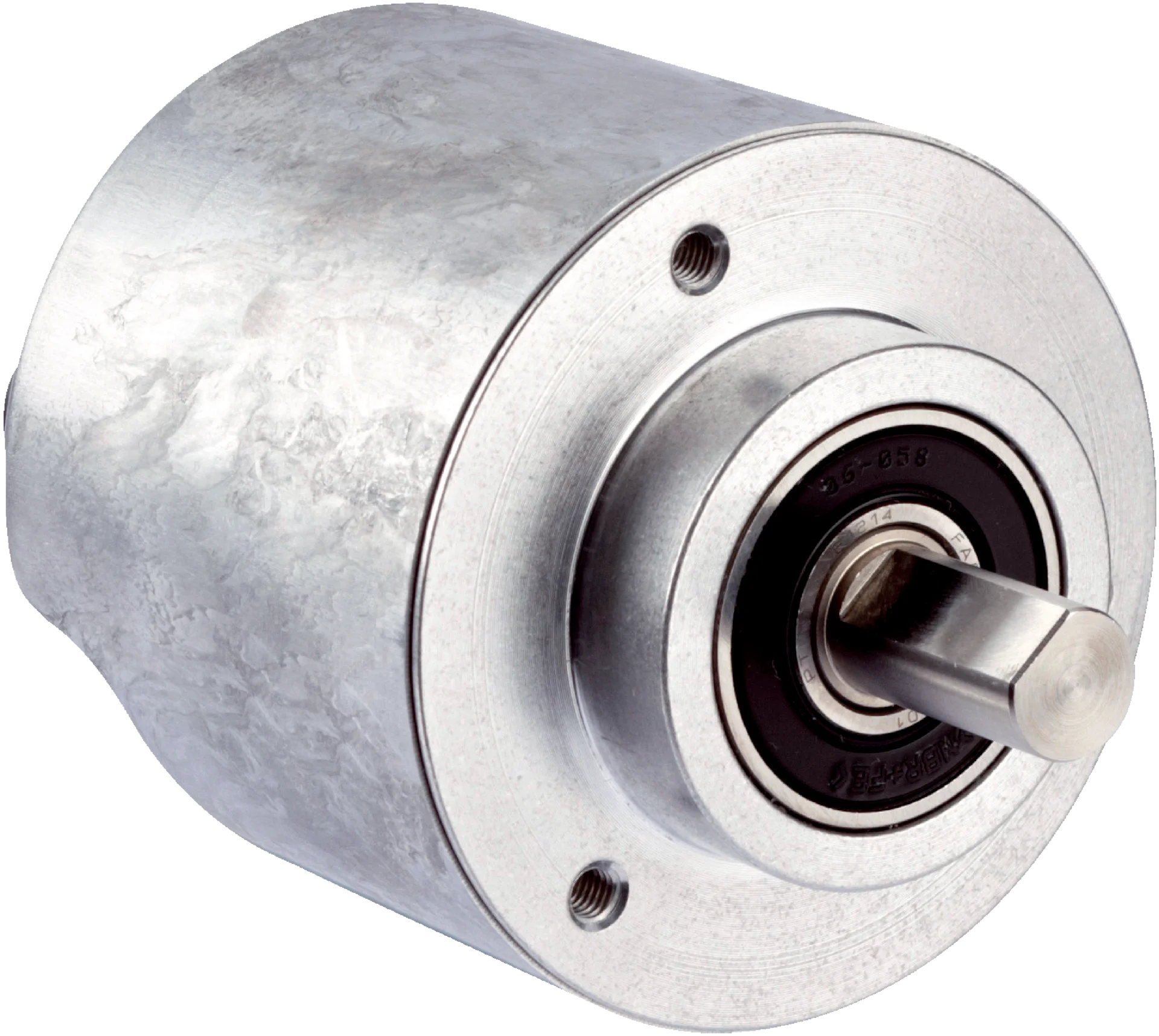

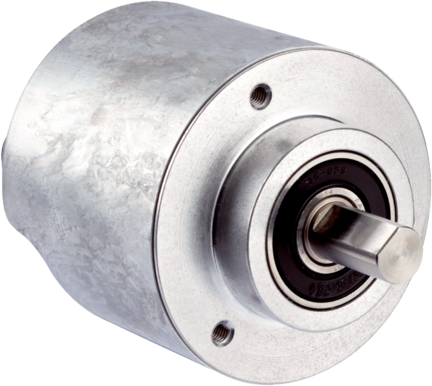

Enkoder absolutny (1069404) serii AFS/AFM60 Ethernet - SICK
SKU: OC-SICK010540
MPN: 1069404
Producent:
SICK
Cena netto/szt.
3 989,43 zł
4 907,00 zł
brutto/szt.
.png)
Opis produktu - Enkoder absolutny (1069404) serii AFS/AFM60 Ethernet - SICK
Wydajność
| Liczba kroków na obrót (rozdzielczość maks.) | 262.144 (18 bit) |
| Wartości graniczne błędów G | 0,03° 1) |
| Odchylenie standardowe powtórzenia σ r | 0,002° 2) |
1) Zgodnie z normą DIN ISO 1319-1, położenie górnej i dolnej wartości granicznej błędów jest zależne od sytuacji montażowej; podana wartość dotyczy położenia symetrycznego, tzn. odchylenie w kierunku górnym i dolnym ma tę samą wartość.
2) Zgodnie z normą DIN ISO 55350-13; 68,3% wartości pomiarowych leży w podanym zakresie.
Interfejsy
| Interfejs komunikacyjny | EtherNet/IP™ |
| Profil enkodera | V4.1 class3 |
| Prędkość przesyłania danych (w bit/s) | 10 Mbit/s, 100 Mbit/s |
| Środek transmisji danych | Przewód CAT-5e |
| Czas inicjalizacji | Ok. 10 s |
| RPI (requested packet interval) | 5 ms ... 750 ms |
| Dane parametryczne | Liczba kroków na obrót PRESET Kierunek zliczania Częstotliwość próbkowania dla obliczenia prędkości Jednostka do przekazywania wartości prędkości, przyspieszenia i temperatury Przekazywanie na wyjściu skalowalnych wartości granicznych, takich jak: zakresy pozycji, prędkość, przyspieszenie, uruchamianie obrotu zgodnie z kierunkiem/przeciwnie do kierunku ruchu wskazówek zegara, zmiana kierunku obrotu, roboczogodziny i godziny ruchu wałka (ruch) Heartbeat |
| Dostępne dane diagnostyczne | Temperatura minimalna i maksymalna Prędkość maksymalna Licznik włączeń zasilania Licznik roboczogodzin zasilanie/ruch Licznik zmian kierunku / liczba ruchów w prawo / liczba ruchów w lewo Liczba zmian kierunku Napięcie robocze minimalne i maksymalne Monitorowanie sygnału do wersji jednoobrotowej i wieloobrotowej |
| DLR (Device Level Ring) | ✔ |
Dane elektryczne
| Typ przyłącza | Wtyk, Gniazdo, 1x, 2x, M12, M12, 4 piny, 4 piny, osiowe, osiowe 1) 2) |
| Napięcie zasilające | 10 ... 30 V |
| Pobór mocy | ≤ 3 W (bez obciążenia) |
| Zabezpieczenie przed zamianą biegunów | ✔ |
| MTTFd: czas do niebezpiecznej awarii | 80 lat(a) (EN ISO 13849-1) 3) |
1) Kodowanie A.
2) Kodowanie D.
3) W przypadku tego produktu chodzi o produkt standardowy, a nie o część zabezpieczającą w rozumieniu dyrektywy maszynowej. Obliczenie na podstawie nominalnego obciążenia części, średniej temperatury otoczenia 40 °C, częstości stosowania 8760 h/rok. Wszystkie awarie elektroniczne są uważane za awarie niebezpieczne. Szczegółowe informacje — patrz dokument nr 8015532.
Dane mechaniczne
| Wykonanie mechaniczne | Wałek, mocowanie czołowe |
| Średnica wałka lub otworu | 3/8″ |
| Długość wału | 19 mm |
| Masa | 0,2 kg |
| Materiał, wał | Stal nierdzewna |
| Materiał, kołnierz | Aluminium |
| Materiał, obudowa | Aluminium |
| Moment rozruchowy | 0,5 Ncm (+20 °C) |
| Moment obrotowy roboczy | 0,3 Ncm (+20 °C) |
| Dopuszczalne obciążenie wałka | 80 N (promieniowe) 40 N (osiowe) |
| Prędkość obrotowa pracy | ≤ 9.000 min⁻¹ 1) |
| Moment bezwładności wirnika | 6,2 gcm² |
| Żywotność łożysk | 3 x 10^9 obrotów |
| Przyspieszenie kątowe | ≤ 500.000 rad/s² |
1) Przy projektowaniu zakresu temperatur roboczych należy wziąć pod uwagę nagrzewanie własne na poziomie 3,3 K na 1000 min⁻¹.
Dane dotyczące otoczenia
| EMC | Wg EN 61000-6-2 i EN 61000-6-3 |
| Stopień ochrony | IP65, po stronie wałka (IEC 60529) IP67, po stronie obudowy (IEC 60529) 1) |
| Dopuszczalna względna wilgotność powietrza | 90 % (Roszenie niedopuszczalne) |
| Zakres temperatury roboczej | –40 °C ... +85 °C |
| Zakres temperatur składowania | –40 °C ... +100 °C, bez opakowania |
| Odporność na wstrząsy | 100 g, 6 ms (EN 60068-2-27) |
| Odporność na drgania | 30 g, 10 Hz ... 2.000 Hz (EN 60068-2-6) |
1) Przy zamontowanym kontrawtyku.
Certyfikaty
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| China-RoHS | ✔ |
| Certyfikat EAC / DoC | ✔ |
| certyfikat cTUVus | ✔ |
| Certyfikat Ethernet/IP | ✔ |
Klasyfikacje
| ECLASS 5.0 | 27270502 |
| ECLASS 5.1.4 | 27270502 |
| ECLASS 6.0 | 27270590 |
| ECLASS 6.2 | 27270590 |
| ECLASS 7.0 | 27270502 |
| ECLASS 8.0 | 27270502 |
| ECLASS 8.1 | 27270502 |
| ECLASS 9.0 | 27270502 |
| ECLASS 10.0 | 27270502 |
| ECLASS 11.0 | 27270502 |
| ECLASS 12.0 | 27270502 |
| ETIM 5.0 | EC001486 |
| ETIM 6.0 | EC001486 |
| ETIM 7.0 | EC001486 |
| ETIM 8.0 | EC001486 |
| UNSPSC 16.0901 | 41112113 |
Parametry techniczne - Enkoder absolutny (1069404) serii AFS/AFM60 Ethernet - SICK
Nr kat.
OC-SICK010540
Pliki do pobrania - Enkoder absolutny (1069404) serii AFS/AFM60 Ethernet - SICK
- dataSheet_AFS60A-S7IB262144_1069404_pl.pdf Pobierz
Adres producenta/dystrybutora
SICK Sp. z o.o.
ul. Nakielska 3
01-106 Warszawa
Polska
