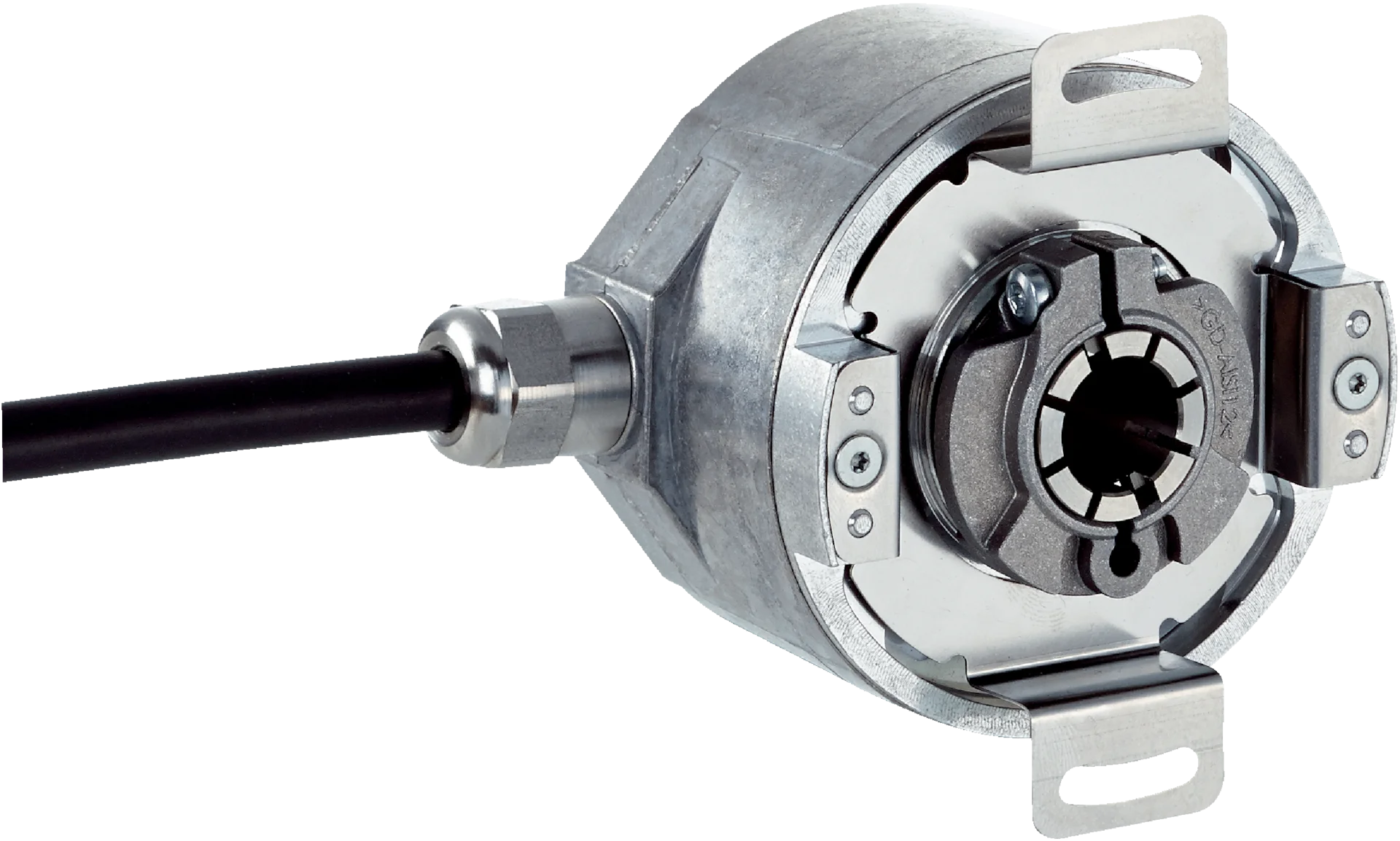

Enkoder absolutny (1069405) serii AFS/AFM60 SSI - SICK
SKU: OC-SICK010541
MPN: 1069405
Producent:
SICK
Cena netto/szt.
3 891,53 zł
4 786,58 zł
brutto/szt.
.png)
Opis produktu - Enkoder absolutny (1069405) serii AFS/AFM60 SSI - SICK
Wydajność
| Liczba kroków na obrót (rozdzielczość maks.) | 32.768 (15 bit) |
| Liczba obrotów | 4.096 (12 bit) |
| Rozdzielczość maks. (liczba kroków na obrót x liczba obrotów) | 15 bit x 12 bit (32.768 x 4.096) |
| Wartości graniczne błędów G | 0,05° 1) |
| Odchylenie standardowe powtórzenia σ r | 0,002° 2) |
1) Zgodnie z normą DIN ISO 1319-1, położenie górnej i dolnej wartości granicznej błędów jest zależne od sytuacji montażowej; podana wartość dotyczy położenia symetrycznego, tzn. odchylenie w kierunku górnym i dolnym ma tę samą wartość.
2) Zgodnie z normą DIN ISO 55350-13; 68,3% wartości pomiarowych leży w podanym zakresie.
Interfejsy
| Interfejs komunikacyjny | SSI |
| Interfejs komunikacyjny – szczegóły | SSI + Sin/Cos |
| Czas inicjalizacji | 50 ms 1) |
| Czas generowania pozycji | < 1 µs |
| Typ kodu | Gray |
| Parametryzacja przebiegu kodu | CW/CCW (V/R̅) z możliwością zmiany parametrów |
| Częstotliwość taktowania | ≤ 2 MHz 2) |
| Ustawianie (regulacja elektroniczna) | H aktywny (L = 0 - 3 V, H = 4,0 - U s V) |
| Zgodnie z kierunkiem/przeciwnie do kierunku ruchu wskazówek zegara (kolejność kroków w kierunku obrotów) | L aktywny (L = 0 - 1,5 V, H = 2,0 - Us V) |
| Liczba okresów Sinus/Cosinus na obrót | 1.024 |
| Częstotliwość wyjściowa | ≤ 200 kHz |
| Rezystancja obciążenia | ≥ 120 Ω |
| Sygnały interfejsowe powstania różnicy | 0,5 V ss , ± 20 %, 120 Ω |
| Przesunięcie sygnału przed powstaniem różnicy | 2,5 V ± 10 % |
| Sygnały interfejsu po powstaniu różnicy | 1 V ss , ± 20 % |
1) Po upływie tego czasu odczyty pozycji są ważne.
2) Minimalnie, sygnał LOW (Clock+): 250 ns.
Dane elektryczne
| Typ przyłącza | Przewód, 12 żył, promieniowe, 1,5 m |
| Napięcie zasilające | 4,5 ... 32 V |
| Pobór mocy | ≤ 0,7 W (bez obciążenia) |
| Zabezpieczenie przed zamianą biegunów | ✔ |
| MTTFd: czas do niebezpiecznej awarii | 250 lat(a) (EN ISO 13849-1) 1) |
1) W przypadku tego produktu chodzi o produkt standardowy, a nie o część zabezpieczającą w rozumieniu dyrektywy maszynowej. Obliczenie na podstawie nominalnego obciążenia części, średniej temperatury otoczenia 40 °C, częstości stosowania 8760 h/rok. Wszystkie awarie elektroniczne są uważane za awarie niebezpieczne. Szczegółowe informacje — patrz dokument nr 8015532.
Dane mechaniczne
| Wykonanie mechaniczne | Otwór przelotowy |
| Średnica wałka lub otworu | 14 mm |
| Masa | 0,2 kg 1) |
| Materiał, wał | Stal nierdzewna |
| Materiał, kołnierz | Aluminium |
| Materiał, obudowa | Odlew ciśnieniowy ze stopu aluminium |
| Moment rozruchowy | < 0,8 Ncm (+20 °C) |
| Moment obrotowy roboczy | < 0,6 Ncm (+20 °C) |
| Dopuszczalny statyczny przesuw wałka | ± 0,5 mm (osiowe) ± 0,3 mm (promieniowe) |
| Dopuszczalny dynamiczny przesuw wałka | ± 0,2 mm (osiowe) ± 0,1 mm (promieniowe) |
| Prędkość obrotowa pracy | ≤ 9.000 min⁻¹ 2) |
| Moment bezwładności wirnika | 40 gcm² |
| Żywotność łożysk | 3,0 x 10^9 obrotów |
| Przyspieszenie kątowe | ≤ 500.000 rad/s² |
1) Dotyczy urządzeń z wtykiem.
2) Przy projektowaniu zakresu temperatur roboczych należy wziąć pod uwagę nagrzewanie własne na poziomie 3,3 K na 1000 min⁻¹.
Dane dotyczące otoczenia
| EMC | Wg EN 61000-6-2 i EN 61000-6-3 1) |
| Stopień ochrony | IP65, po stronie wałka (IEC 60529) IP67, po stronie obudowy (IEC 60529) 2) |
| Dopuszczalna względna wilgotność powietrza | 90 % (Roszenie niedopuszczalne) |
| Zakres temperatury roboczej | –40 °C ... +100 °C 3) |
| Zakres temperatur składowania | –40 °C ... +100 °C, bez opakowania |
| Odporność na wstrząsy | 70 g, 6 ms (EN 60068-2-27) |
| Odporność na drgania | 30 g, 10 Hz ... 2.000 Hz (EN 60068-2-6) |
1) Kompatybilność elektromagnetyczna zgodnie z podanymi normami jest zagwarantowana pod warunkiem zastosowania przewodów ekranowanych.
2) Do urządzeń z wtykiem: przy zamontowanym kontrawtyku.
3) Przy nieruchomym ułożeniu przewodu.
Certyfikaty
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| China-RoHS | ✔ |
| Certyfikat cULus | ✔ |
| Certyfikat EAC / DoC | ✔ |
Klasyfikacje
| ECLASS 5.0 | 27270502 |
| ECLASS 5.1.4 | 27270502 |
| ECLASS 6.0 | 27270590 |
| ECLASS 6.2 | 27270590 |
| ECLASS 7.0 | 27270502 |
| ECLASS 8.0 | 27270502 |
| ECLASS 8.1 | 27270502 |
| ECLASS 9.0 | 27270502 |
| ECLASS 10.0 | 27270502 |
| ECLASS 11.0 | 27270502 |
| ECLASS 12.0 | 27270502 |
| ETIM 5.0 | EC001486 |
| ETIM 6.0 | EC001486 |
| ETIM 7.0 | EC001486 |
| ETIM 8.0 | EC001486 |
| UNSPSC 16.0901 | 41112113 |
Parametry techniczne - Enkoder absolutny (1069405) serii AFS/AFM60 SSI - SICK
Nr kat.
OC-SICK010541
Pliki do pobrania - Enkoder absolutny (1069405) serii AFS/AFM60 SSI - SICK
- dataSheet_AFM60B-TGKK032768_1069405_pl.pdf Pobierz
Adres producenta/dystrybutora
SICK Sp. z o.o.
ul. Nakielska 3
01-106 Warszawa
Polska
