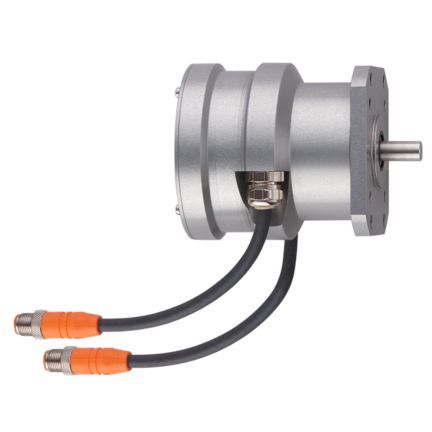

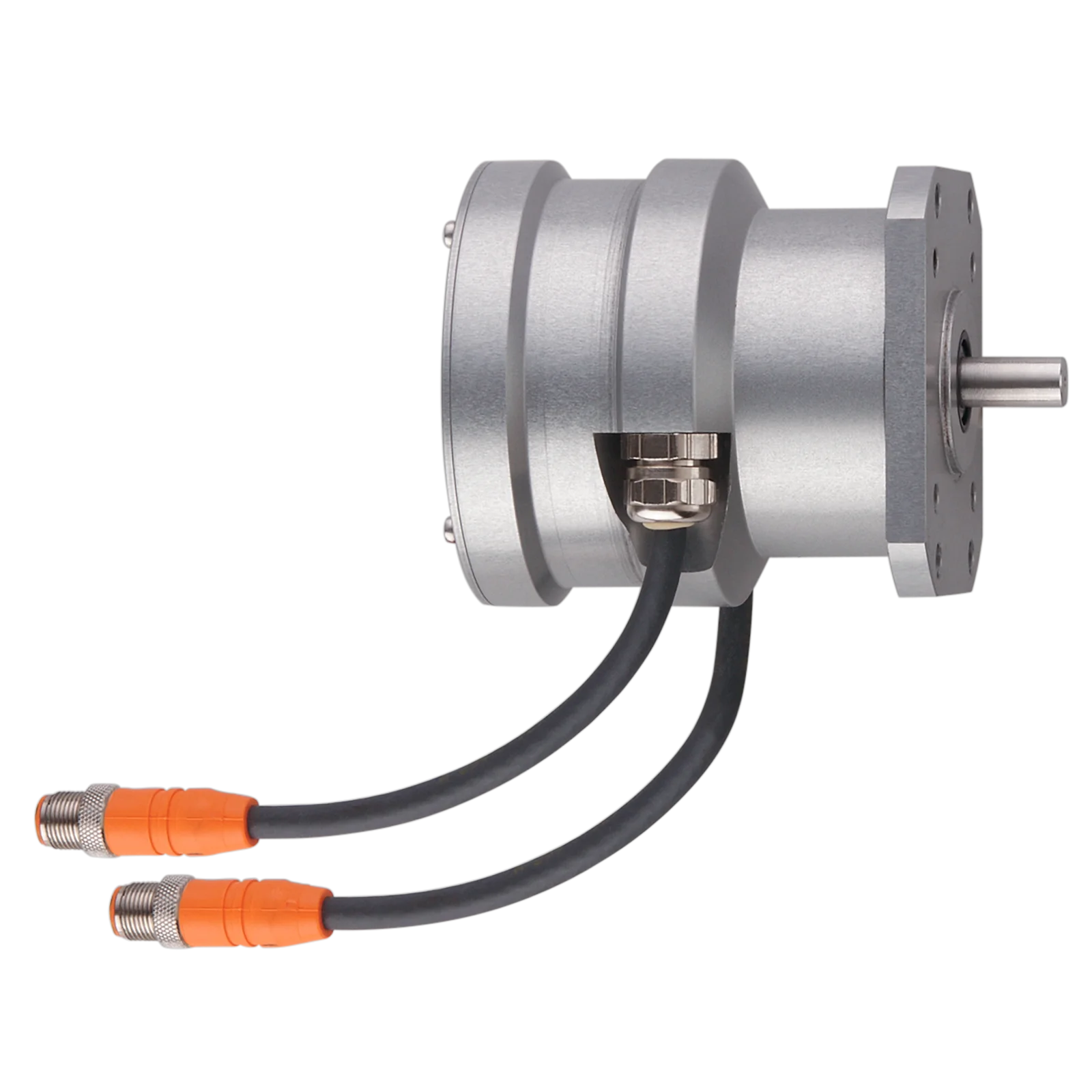

Enkoder absolutny jednoobrotowy z wałkiem dwustronnym RN-8192-S24/S (RN6065) - IFM
SKU: OC-IFM015928
MPN: RN6065
Producent:
IFM
Produkt na zamówienie
Skontaktuj się z nami, aby poznać cenę i termin dostawy.
Skontaktuj się bezpośrednio:
.png)
Opis produktu - Enkoder absolutny jednoobrotowy z wałkiem dwustronnym RN-8192-S24/S (RN6065) - IFM
Cechy produktu
| Rozdzielczość | 8192 obroty; 13 Bit |
| Interfejs komunikacyjny | Interfejs danych SSI |
| Wykonanie wału | pełny wał |
| Średnica wału[mm] | 10 |
Aplikacja
| Zasada działania | absolut. |
| Rodzaj obrotów | Jednoobrotowy |
Dane elektryczne
| Napięcie zasilania[V] | 10...30 DC |
| Pobór prądu[mA] | < 100 |
Wejścia
| Wejścia | przeciwny kierunek obrotów; zerowanie |
Wyjścia
| Kod | kod Gray'a; (zwiększenie wartości kodu po obróceniu zgodnie z ruchem wskazówek zegara (patrząc od strony wału)) |
| Sygnał kodowany | Wejście zegarowe; sygnały kompatybilne z TTL; takt i takt sygnał odwrócony zgodne z RS 422; wyjście danych; synchroniczny szeregowy; dane i dane sygnał odwrócony - sygnały kompatybilny z TTL |
Zakres pomiaru / nastaw
| Rozdzielczość | 8192 obroty; 13 Bit |
Interfejsy
| Interfejs komunikacyjny | Interfejs danych SSI |
Warunki pracy
| Temperatura otoczenia[°C] | -40...100 |
| Maks. wilgotność względna powietrza[%] | 98 |
| Ochrona | IP 67 |
Testy / dopuszczenia
| EMC |
| ||||
| Odporność na wstrząsy |
| ||||
| Odporność na wibracje |
| ||||
| MTTF[lata] | 289 |
Dane mechaniczne
| Waga[g] | 1342,7 | |
| Obudowa | cylindryczna | |
| Wymiary[mm] | Ø 89 / L = 116 | |
| Materiał | kołnierz: aluminium anodowane; obudowa: aluminium anodowane | |
| Maks. liczba obrotów[U/min] | 6000 | |
| Maks. moment rozruchowy[Nm] | 4 | |
| Referencyjna temperatura dla oidanego momentu[°C] | 25 | |
| Wykonanie wału | pełny wał | |
| Średnica wału[mm] | 10 | |
| Materiał wału |
| |
| Max. obciążenie osiowe wału (na końcu wału)[N] | 40 | |
| Max. obciążenie promieniowe wału (na końcu wału)[N] | 110 | |
| Mocowanie | Ø 89 mm |
Uwagi
| Uwagi |
|
Połączenie elektryczne - SSI 1
| Podłączenie | Przewód: 0,15 m, PUR |
| Podłączenie | Konektor: 1 x M12; kodowanie: A |
Połączenie elektryczne - SSI 2
| Przewód: 0,15 m, PUR | |
| Konektor: 1 x M12; kodowanie: A |

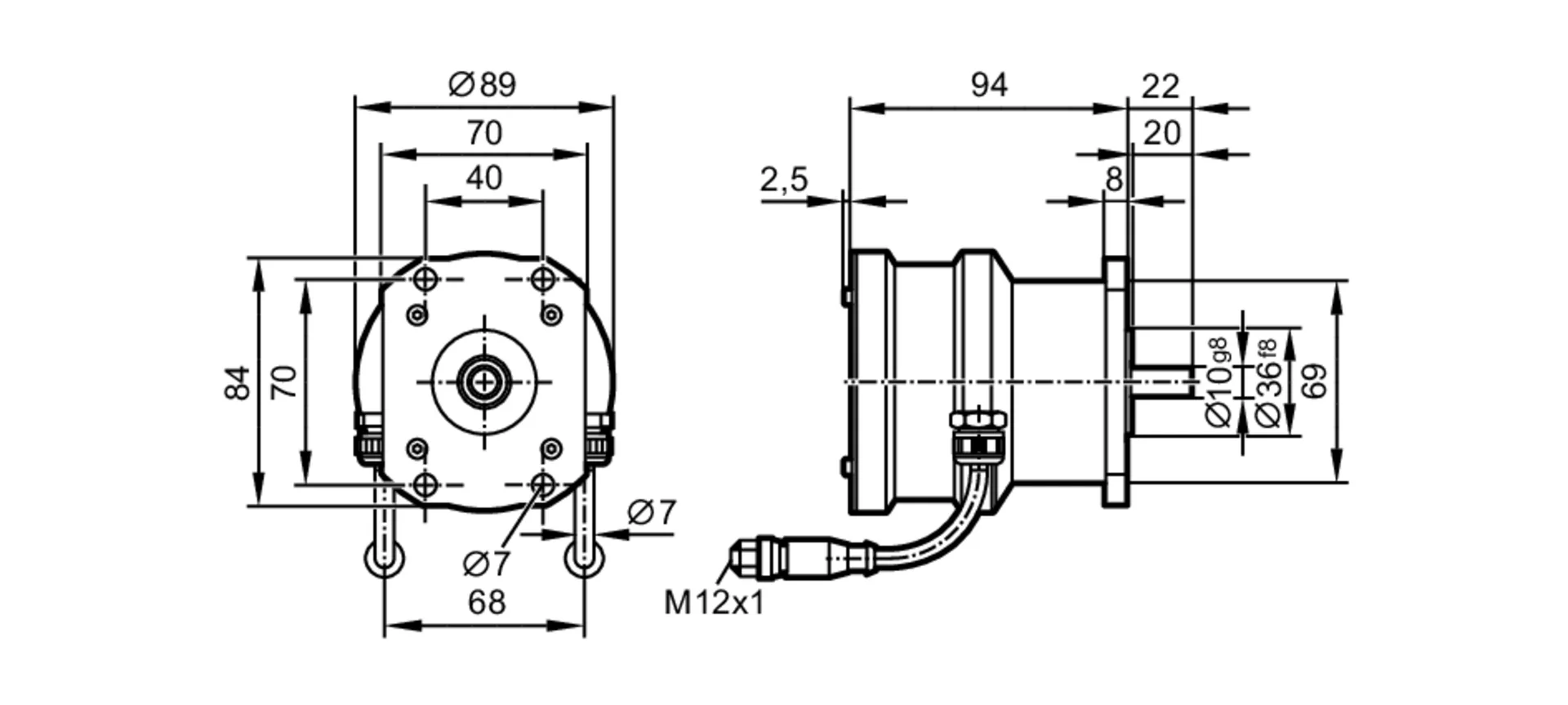

Diagramy i grafiki
| Diagramy i grafiki | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
Inne dane
Parametry techniczne - Enkoder absolutny jednoobrotowy z wałkiem dwustronnym RN-8192-S24/S (RN6065) - IFM
Nr kat.
OC-IFM015928
Pliki do pobrania - Enkoder absolutny jednoobrotowy z wałkiem dwustronnym RN-8192-S24/S (RN6065) - IFM
- Karta katalogowa Pobierz
Adres producenta/dystrybutora
ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
