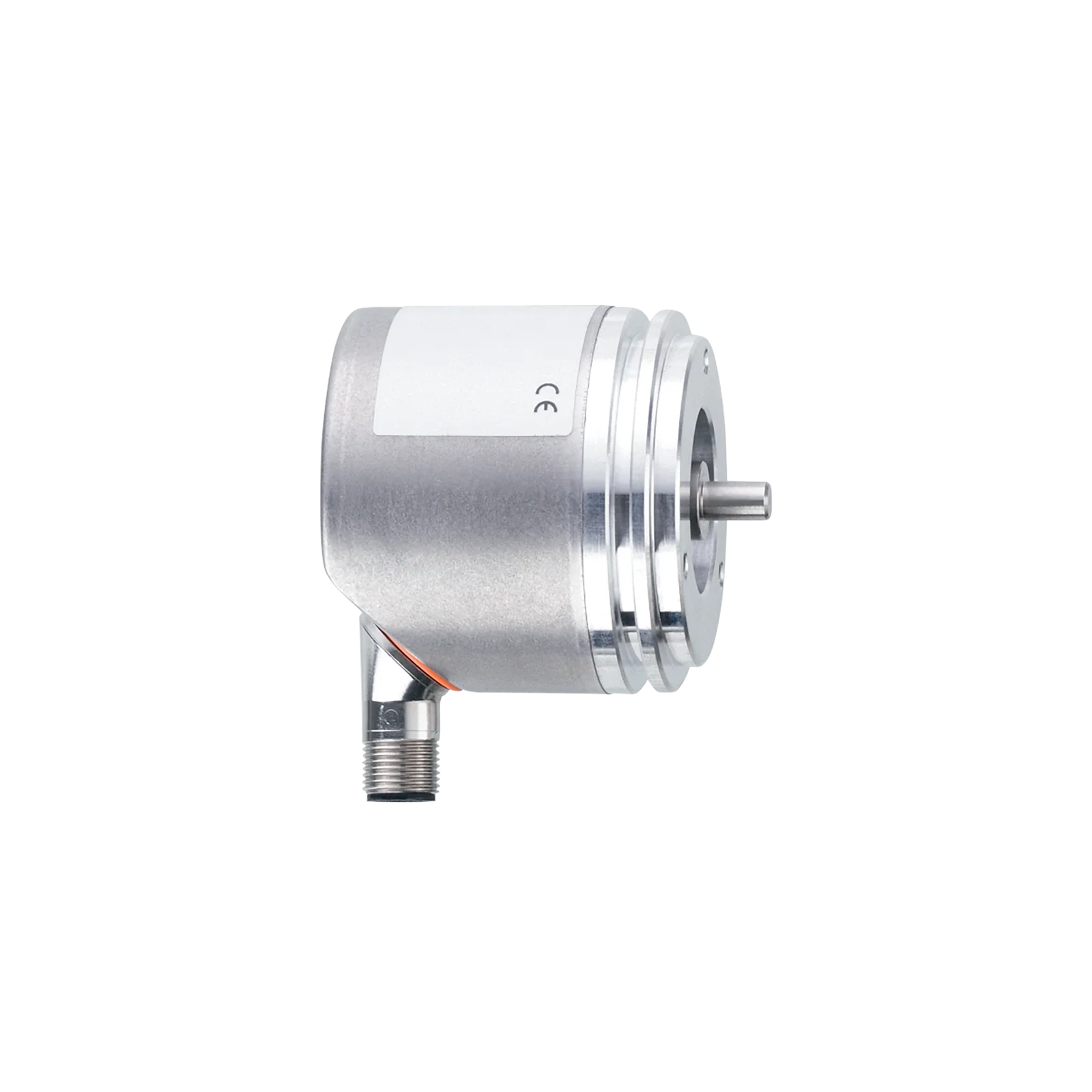

Enkoder absolutny wieloobrotowy w wersji 24-bitowej RMU06SVU81212bSSI (RMU400) - IFM
SKU: OC-IFM015919
MPN: RMU400
Producent:
IFM
Cena netto/szt.
2 365,65 zł
2 909,75 zł
brutto/szt.
.png)
Opis produktu - Enkoder absolutny wieloobrotowy w wersji 24-bitowej RMU06SVU81212bSSI (RMU400) - IFM
- Do dokładnego pomiaru położenia, prędkości oraz pomiaru kątowego i liniowego
- Bezpośrednie wyjście wartości przez interfejs SSI
- Enkoder wieloobrotowy o całkowitej rozdzielczości 24 bitów
- Knfigurowalny kierunek obrotów i ustwienie zera przez połączenie na zestyku złącza
- Duża odporność na uderzenia i drgania dzięki wykrywaniu magnetycznemu
Cechy produktu
| Rozdzielczość | 4096 kroki; 4096 obroty |
| Interfejs komunikacyjny | Interfejs danych SSI |
| Wykonanie wału | pełny wał |
| Średnica wału[mm] | 6 |
Aplikacja
| Zasada działania | absolut. |
| System detekcji | magnetyczny |
Dane elektryczne
| Napięcie zasilania[V] | 4,5...30 DC |
| Klasa ochrony | III |
| Zabezpieczenie przed odwrotną polaryzacją | tak |
| Maks. czas rozruchu[ms] | 500 |
| Czas ustalania odczytu[ms] | 32 |
| Maks. Ilość obrotów - ograniczenie elektroniki[U/min] | 12000 |
Wyjścia
| Zabezpieczenie przed zwarciem | tak |
| Kod | kod Gray'a; (zwiększenie wartości kodu po obróceniu zgodnie z ruchem wskazówek zegara (patrząc od strony wału)) |
| Sygnał kodowany | Wejście zegarowe; sygnały kompatybilne z TTL; takt i takt sygnał odwrócony zgodne z RS 422; wyjście danych; synchroniczny szeregowy; dane i dane sygnał odwrócony - sygnały kompatybilny z TTL |
Zakres pomiaru / nastaw
| Rozdzielczość | 4096 kroki; 4096 obroty |
Dokładność / odchylenie
| Dokładność | ±0,1 INL |
Software / programowanie
| Możliwości parametryzacji | punkt zerowy; Kierunek obrotów |
Interfejsy
| Interfejs komunikacyjny | Interfejs danych SSI |
Warunki pracy
| Temperatura otoczenia[°C] | -40...85 |
| Temperatura składowania[°C] | -40...85 |
| Maks. wilgotność względna powietrza[%] | 95; (bez kondensacji) |
| Ochrona | IP 65; (na obudowie: IP67) |
Testy / dopuszczenia
| Odporność na wstrząsy |
| ||
| Odporność na wibracje |
| ||
| MTTF[lata] | 350 |

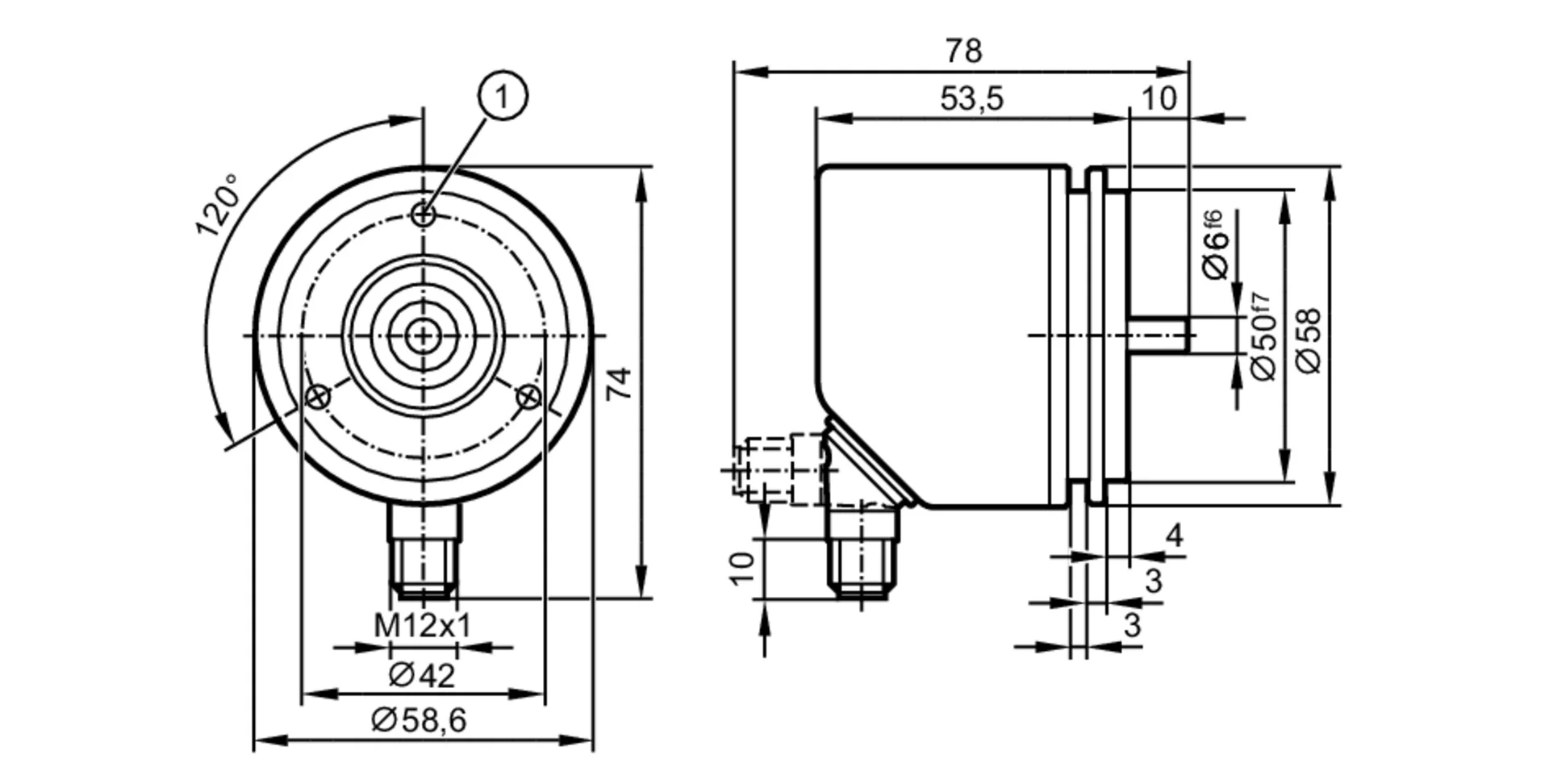

Dane mechaniczne
| Waga[g] | 348,1 | |
| Obudowa | cylindryczna | |
| Wymiary[mm] | Ø 58,6 / L = 63,5 | |
| Materiał | kołnierz: aluminium; obudowa: stal nierdzewna (1.4521 / 444) | |
| Maks. liczba obrotów[U/min] | 12000 | |
| Maks. moment rozruchowy[Nm] | 1 | |
| Referencyjna temperatura dla oidanego momentu[°C] | 20 | |
| Wykonanie wału | pełny wał | |
| Średnica wału[mm] | 6 | |
| Materiał wału |
| |
| Max. obciążenie osiowe wału (na końcu wału)[N] | 40 | |
| Max. obciążenie promieniowe wału (na końcu wału)[N] | 60 | |
| Mocowanie | kołnierz synchro |
Połączenie elektryczne - wtyk
| Konektor: 1 x M12, radialny, możliwość zastosowania osiowego; kodowanie: A; Materiał obudowy: stal nierdzewna (1.4401 / 316); Maks. długość przewodu: 100 m |
Diagramy i grafiki
| Diagramy i grafiki | |||||
|---|---|---|---|---|---|
| Diagram impulsów |
|
Parametry techniczne - Enkoder absolutny wieloobrotowy w wersji 24-bitowej RMU06SVU81212bSSI (RMU400) - IFM
Nr kat.
OC-IFM015919
Pliki do pobrania - Enkoder absolutny wieloobrotowy w wersji 24-bitowej RMU06SVU81212bSSI (RMU400) - IFM
- Karta katalogowa Pobierz
Adres producenta/dystrybutora
ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
