| Liczba impulsów na obrót | 2.500 |
| Krok pomiarowy | 90°, elektronicznie/liczba impulsów na obrót |
| Odchyłka kroku pomiarowego | ± 18° / liczba impulsów na obrót |
| Granice błędu | ± 54° / liczba impulsów na obrót |
| Kąt detekcji | ≤ 0,5 ± 5% |
| Interfejs komunikacyjny | Przyrostowy |
| Interfejs komunikacyjny – szczegóły | HTL / Push pull |
| Liczba kanałów sygnałowych | 6-kanałowy |
| Czas inicjalizacji | < 3 ms |
| Częstotliwość wyjściowa | ≤ 300 kHz |
| Prąd obciążenia | ≤ 30 mA |
| Pobór mocy | ≤ 0,5 W (bez obciążenia) |
| Typ przyłącza | Przewód, 8 żył, uniwersalny, 5 m |
| Napięcie zasilające | 7 ... 30 V |
| Sygnał odniesienia, liczba | 1 |
| Sygnał odniesienia, pozycja | 90°, elektryczny, powiązany logicznie z A i B |
| Zabezpieczenie przed zamianą biegunów | ✔ |
| Odporność wyjść na zwarcie | ✔ 1) |
| MTTFd: czas do niebezpiecznej awarii | 600 lat(a) (EN ISO 13849-1) 2) |
1) Odporność na zwarcie jest zapewniona pod warunkiem prawidłowego podłączenia obwodów napięcia i masy.
2) W przypadku tego produktu chodzi o produkt standardowy, a nie o część zabezpieczającą w rozumieniu dyrektywy maszynowej. Obliczenie na podstawie nominalnego obciążenia części, średniej temperatury otoczenia 40 °C, częstości stosowania 8760 h/rok. Wszystkie awarie elektroniczne są uważane za awarie niebezpieczne. Szczegółowe informacje — patrz dokument nr 8015532.

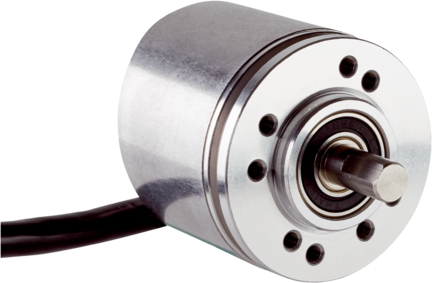

| Wykonanie mechaniczne | Wałek, mocowanie czołowe |
| Średnica wałka lub otworu | 6 mm |
| Długość wału | 12 mm |
| Masa | + 150 g (z przewodem podłączeniowym) |
| Materiał, wał | Stal nierdzewna |
| Materiał, kołnierz | Aluminium |
| Materiał, obudowa | Aluminium |
| Materiał, przewód | PVC |
| Moment rozruchowy | + 0,5 Ncm (+20 °C) |
| Moment obrotowy roboczy | 0,4 Ncm (+20 °C) |
| Dopuszczalne obciążenie wałka | 40 N (promieniowe) 1) 20 N (osiowe) |
| Prędkość obrotowa pracy | 6.000 min⁻¹ 2) |
| Maksymalna prędkość obrotowa robocza | ≤ 8.000 min⁻¹ 3) |
| Moment bezwładności wirnika | 0,6 gcm² |
| Żywotność łożysk | 2 x 10^9 obrotów |
| Przyspieszenie kątowe | ≤ 500.000 rad/s² |
1) Możliwe wyższe wartości, ale ma to negatywny wpływ na trwałość łożysk.
2) Przy projektowaniu zakresu temperatur roboczych należy wziąć pod uwagę nagrzewanie własne na poziomie 3,3 K na 1000 min⁻¹.
3) Praca ciągła wykluczona. Pogorszenie jakości sygnału.
| EMC | Wg EN 61000-6-2 i EN 61000-6-3 (class A) |
| Stopień ochrony | IP65 |
| Dopuszczalna względna wilgotność powietrza | 90 % (Roszenie niedopuszczalne) |
| Zakres temperatury roboczej | –20 °C ... +85 °C, –35 °C ... +95 °C na zamówienie |
| Zakres temperatur składowania | –40 °C ... +100 °C, bez opakowania |
| Odporność na wstrząsy | 100 g, 6 ms (EN 60068-2-27) |
| Odporność na drgania | 20 g, 10 Hz ... 2.000 Hz (EN 60068-2-6) |
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| China-RoHS | ✔ |
| Certyfikat cRUus | ✔ |
| Certyfikat EAC / DoC | ✔ |
| ECLASS 5.0 | 27270501 |
| ECLASS 5.1.4 | 27270501 |
| ECLASS 6.0 | 27270590 |
| ECLASS 6.2 | 27270590 |
| ECLASS 7.0 | 27270501 |
| ECLASS 8.0 | 27270501 |
| ECLASS 8.1 | 27270501 |
| ECLASS 9.0 | 27270501 |
| ECLASS 10.0 | 27270501 |
| ECLASS 11.0 | 27270501 |
| ECLASS 12.0 | 27270501 |
| ETIM 5.0 | EC001486 |
| ETIM 6.0 | EC001486 |
| ETIM 7.0 | EC001486 |
| ETIM 8.0 | EC001486 |
| UNSPSC 16.0901 | 41112113 |
SICK Sp. z o.o.
ul. Nakielska 3
01-106 Warszawa
Polska
