Cena netto/szt.
1 605,56 zł
1 974,84 zł
brutto/szt.
.png)

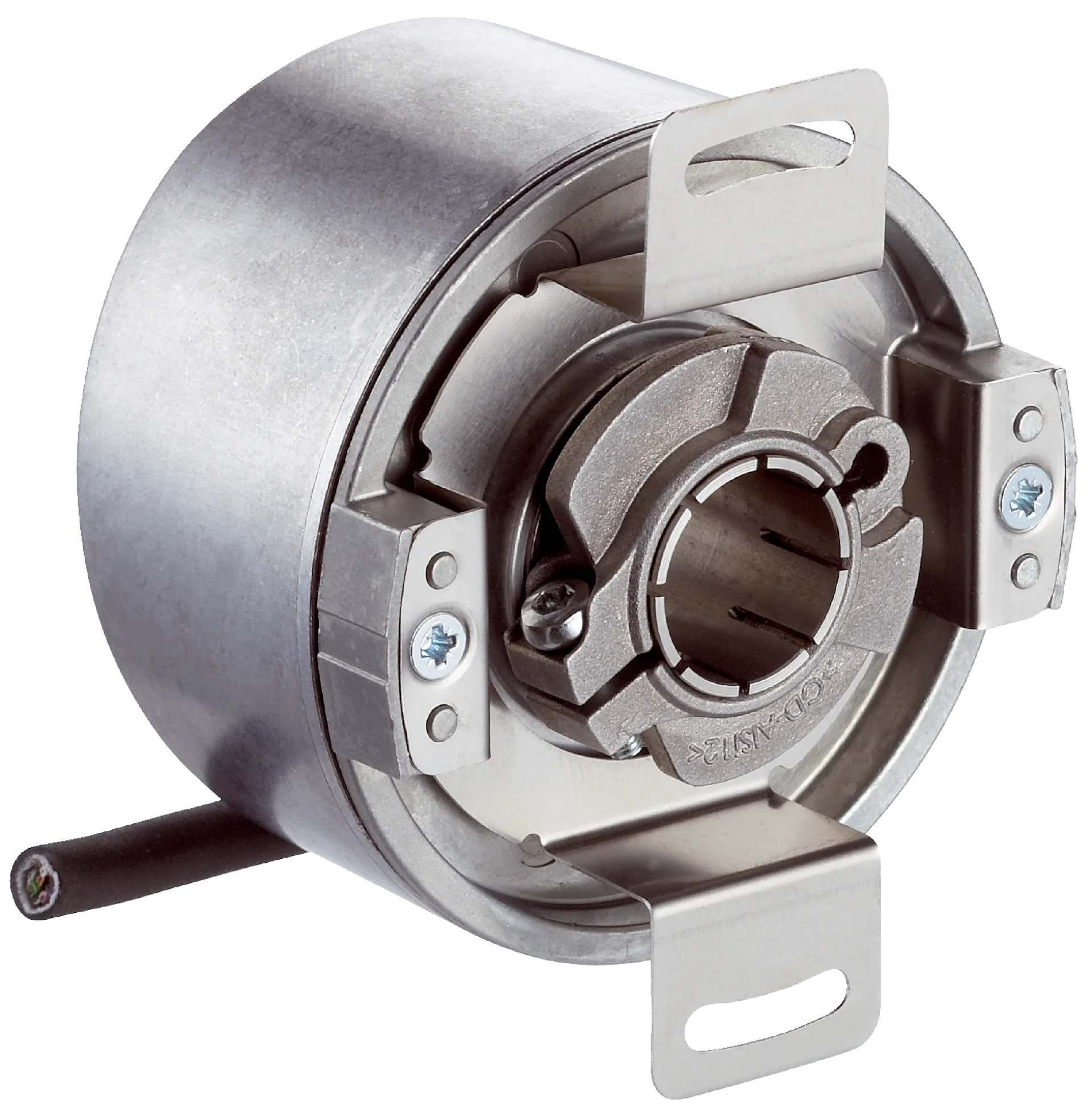

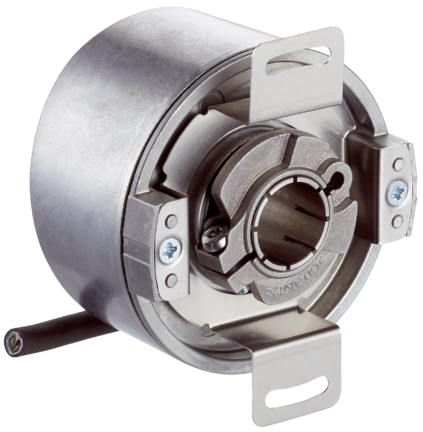

Opis produktu - Enkoder inkrementalny (1073005) serii DFS60 - SICK
Wydajność
| Liczba impulsów na obrót | 10.000 1) |
| Krok pomiarowy | 90°, elektronicznie/liczba impulsów na obrót |
| Odchyłka kroku pomiarowego przy niebinarnej liczbie impulsów | ± 0,01° |
| Granice błędu | ± 0,05° |
1) Patrz maksymalna prędkość obrotowa.
Interfejsy
| Interfejs komunikacyjny | Przyrostowy |
| Interfejs komunikacyjny – szczegóły | TTL / RS-422 |
| Liczba kanałów sygnałowych | 6-kanałowy |
| Czas inicjalizacji | 40 ms |
| Częstotliwość wyjściowa | ≤ 600 kHz |
| Prąd obciążenia | ≤ 30 mA |
| Prąd roboczy | 40 mA (bez obciążenia) |
Dane elektryczne
| Typ przyłącza | Przewód, 8 żył, uniwersalny, 1,5 m 1) |
| Napięcie zasilające | 4,5 ... 5,5 V |
| Sygnał odniesienia, liczba | 1 |
| Sygnał odniesienia, pozycja | 90°, elektryczny, powiązany logicznie z A i B |
| Odporność wyjść na zwarcie | ✔ 2) |
| MTTFd: czas do niebezpiecznej awarii | 300 lat(a) (EN ISO 13849-1) 3) |
1) Uniwersalne przyłącze przewodu jest tak umiejscowione, aby możliwe było jego poprowadzenie bez zagięć w kierunku kątowym lub osiowym.
2) Zwarcie do innego kanału, obwodów napięcia lub masy dopuszczalne maks. przez 30 s.
3) W przypadku tego produktu chodzi o produkt standardowy, a nie o część zabezpieczającą w rozumieniu dyrektywy maszynowej. Obliczenie na podstawie nominalnego obciążenia części, średniej temperatury otoczenia 40 °C, częstości stosowania 8760 h/rok. Wszystkie awarie elektroniczne są uważane za awarie niebezpieczne. Szczegółowe informacje — patrz dokument nr 8015532.
Dane mechaniczne
| Wykonanie mechaniczne | Otwór przelotowy |
| Średnica wałka lub otworu | 1/2″ |
| Masa | + 0,2 kg |
| Materiał, wał | Stal nierdzewna |
| Materiał, kołnierz | Aluminium |
| Materiał, obudowa | Odlew ciśnieniowy ze stopu aluminium |
| Moment rozruchowy | 0,8 Ncm (+20 °C) |
| Moment obrotowy roboczy | 0,6 Ncm (+20 °C) |
| Dopuszczalny statyczny przesuw wałka | ± 0,3 mm (promieniowe) ± 0,5 mm (osiowe) |
| Dopuszczalny dynamiczny przesuw wałka | ± 0,1 mm (promieniowe) ± 0,2 mm (osiowe) |
| Prędkość obrotowa pracy | ≤ 6.000 min⁻¹ 1) |
| Moment bezwładności wirnika | 40 gcm² |
| Żywotność łożysk | 3,6 x 10^10 obrotów |
| Przyspieszenie kątowe | ≤ 500.000 rad/s² |
1) Przy projektowaniu zakresu temperatur roboczych należy wziąć pod uwagę nagrzewanie własne na poziomie 3,3 K na 1000 min⁻¹.
Dane dotyczące otoczenia
| EMC | Wg EN 61000-6-2 i EN 61000-6-3 |
| Stopień ochrony | IP65, od strony obudowy, wyprowadzenie przewodu (IEC 60529) IP65, po stronie wałka (IEC 60529) |
| Dopuszczalna względna wilgotność powietrza | 90 % (Roszenie niedopuszczalne) |
| Zakres temperatury roboczej | –40 °C ... +100 °C 1) –30 °C ... +100 °C 2) |
| Zakres temperatur składowania | –40 °C ... +100 °C, bez opakowania |
| Odporność na wstrząsy | 70 g, 6 ms (EN 60068-2-27) |
| Odporność na drgania | 30 g, 10 Hz ... 2.000 Hz (EN 60068-2-6) |
1) Przy nieruchomym ułożeniu przewodu.
2) Przy ruchomym ułożeniu przewodu.
Certyfikaty
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| China-RoHS | ✔ |
| Certyfikat cULus | ✔ |
| Certyfikat EAC / DoC | ✔ |
Klasyfikacje
| ECLASS 5.0 | 27270501 |
| ECLASS 5.1.4 | 27270501 |
| ECLASS 6.0 | 27270590 |
| ECLASS 6.2 | 27270590 |
| ECLASS 7.0 | 27270501 |
| ECLASS 8.0 | 27270501 |
| ECLASS 8.1 | 27270501 |
| ECLASS 9.0 | 27270501 |
| ECLASS 10.0 | 27270501 |
| ECLASS 11.0 | 27270501 |
| ECLASS 12.0 | 27270501 |
| ETIM 5.0 | EC001486 |
| ETIM 6.0 | EC001486 |
| ETIM 7.0 | EC001486 |
| ETIM 8.0 | EC001486 |
| UNSPSC 16.0901 | 41112113 |
Parametry techniczne - Enkoder inkrementalny (1073005) serii DFS60 - SICK
Nr kat.
OC-SICK011856
Pliki do pobrania - Enkoder inkrementalny (1073005) serii DFS60 - SICK
- dataSheet_DFS60B-TFAK10000_1073005_pl.pdf Pobierz
Adres producenta/dystrybutora
SICK Sp. z o.o.
ul. Nakielska 3
01-106 Warszawa
Polska
