Cena netto/szt.
1 321,65 zł
1 625,63 zł
brutto/szt.
.png)

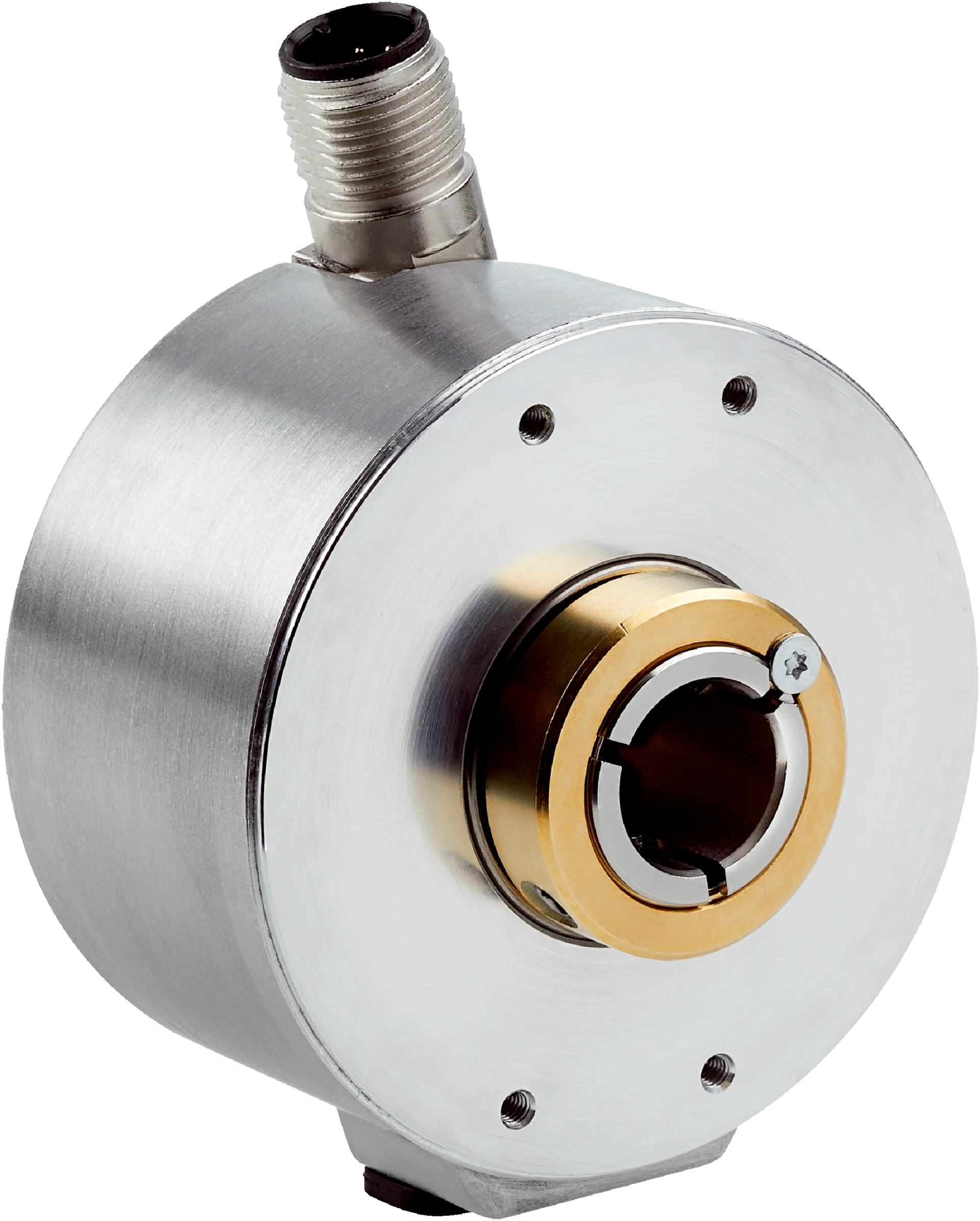

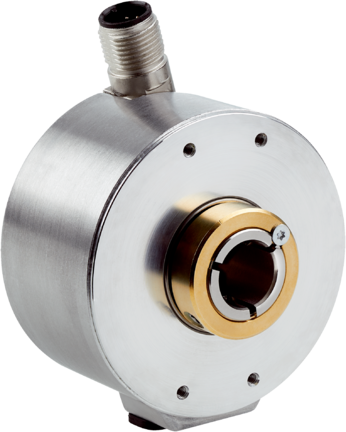

Opis produktu - Enkoder inkrementalny (1088222) serii DUS60 - SICK
Wydajność
| Krok pomiarowy | 90°, elektronicznie/liczba impulsów na obrót |
| Odchyłka kroku pomiarowego | ± 18° / liczba impulsów na obrót |
| Granice błędu | Odchyłka kroku pomiarowego x 3 |
| Kąt detekcji | ≤ 0,5 ± 5% |
Interfejsy
| Interfejs komunikacyjny | Przyrostowy | |||||||||
| Interfejs komunikacyjny – szczegóły | TTL / HTL 1) | |||||||||
| Dane parametryczne | Przełącznik DIP, możliwość wyboru wyjścia | |||||||||
| Funkcja wyjścia | Kanały A i B | |||||||||
| Czas inicjalizacji | < 5 ms 2) | |||||||||
| Częstotliwość wyjściowa | + 60 kHz | |||||||||
| Prąd obciążenia | ≤ 30 mA, na jeden kanał | |||||||||
| Prąd roboczy | ≤ 120 mA (bez obciążenia) | |||||||||
| Pobór mocy | ≤ 1,25 W (bez obciążenia) | |||||||||
|
1) Wybór wyjścia niedostępny dla konfiguracji przełączników DIP E, F i G. Wartość napięcia wyjściowego zależna od napięcia zasilającego.
2) Po upływie tego czasu odczyty pozycji są ważne.
Dane elektryczne
| Typ przyłącza | Wtyk, M12, 8 pinów, uniwersalny 1) |
| Napięcie zasilające | 4,75 ... 30 V |
| Sygnał odniesienia, liczba | 1 |
| Sygnał odniesienia, pozycja | 180°, elektryczny, powiązany logicznie z A |
| Zabezpieczenie przed zamianą biegunów | ✔ |
| Odporność wyjść na zwarcie | ✔ |
| MTTFd: czas do niebezpiecznej awarii | 275 lat(a) (EN ISO 13849-1) 2) |
1) Obrotowe przyłącze uniwersalne umożliwia ustawienie pozycji złącza wtykowego w kierunku promieniowym i osiowym.
2) W przypadku tego produktu chodzi o produkt standardowy, a nie o część zabezpieczającą w rozumieniu dyrektywy maszynowej. Obliczenie na podstawie nominalnego obciążenia części, średniej temperatury otoczenia 40 °C, częstości stosowania 8760 h/rok. Wszystkie awarie elektroniczne są uważane za awarie niebezpieczne. Szczegółowe informacje — patrz dokument nr 8015532.
Dane mechaniczne
| Wykonanie mechaniczne | Otwór nieprzelotowy |
| Średnica wałka lub otworu | 1/2″ |
| Rodzaj kołnierza/wspornik antyrotacyjny | Bez wspornika antyrotacyjnego, kołnierz z otworami 4 x M2,5 |
| Masa | 0,25 kg 1) |
| Materiał, wał | Stal nierdzewna |
| Materiał, kołnierz | Aluminium |
| Materiał, obudowa | Aluminium |
| Materiał, przewód | PVC |
| Moment rozruchowy | 0,5 Ncm (+20 °C) |
| Moment obrotowy roboczy | 0,4 Ncm (+20 °C) |
| Dopuszczalny statyczny przesuw wałka | ± 0,3 mm (promieniowe) ± 0,5 mm (osiowe) |
| Dopuszczalny dynamiczny przesuw wałka | ± 0,1 mm (promieniowe) ± 0,2 mm (osiowe) |
| Prędkość obrotowa pracy | 1.500 min⁻¹ |
| Moment bezwładności wirnika | 50 gcm² |
| Żywotność łożysk | 3,6 x 10 9 obrotów |
| Przyspieszenie kątowe | ≤ 500.000 rad/s² |
1) Dotyczy enkoderów z wtykiem.
Dane dotyczące otoczenia
| EMC | Wg EN 61000-6-2 i EN 61000-6-3 |
| Stopień ochrony | IP65 1) |
| Dopuszczalna względna wilgotność powietrza | 90 % (Roszenie niedopuszczalne) |
| Zakres temperatury roboczej | –30 °C ... +90 °C |
| Zakres temperatur składowania | –40 °C ... +75 °C |
| Odporność na wstrząsy | 100 g (EN 60068-2-27) |
| Odporność na drgania | 30 g, 10 Hz ... 2.000 Hz (EN 60068-2-6) |
1) Jeśli przeciwległe złącze wtykowe jest zamontowane, a otwór przełącznika DIP zostanie zablokowany przez obudowę enkodera.
Certyfikaty
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| China-RoHS | ✔ |
| Certyfikat cULus | ✔ |
| Certyfikat EAC / DoC | ✔ |
Klasyfikacje
| ECLASS 5.0 | 27270501 |
| ECLASS 5.1.4 | 27270501 |
| ECLASS 6.0 | 27270590 |
| ECLASS 6.2 | 27270590 |
| ECLASS 7.0 | 27270501 |
| ECLASS 8.0 | 27270501 |
| ECLASS 8.1 | 27270501 |
| ECLASS 9.0 | 27270501 |
| ECLASS 10.0 | 27270501 |
| ECLASS 11.0 | 27270501 |
| ECLASS 12.0 | 27270501 |
| ETIM 5.0 | EC001486 |
| ETIM 6.0 | EC001486 |
| ETIM 7.0 | EC001486 |
| ETIM 8.0 | EC001486 |
| UNSPSC 16.0901 | 41112113 |
Parametry techniczne - Enkoder inkrementalny (1088222) serii DUS60 - SICK
Nr kat.
OC-SICK015528
Pliki do pobrania - Enkoder inkrementalny (1088222) serii DUS60 - SICK
- dataSheet_DUS60E-BFKCAAAA_1088222_pl.pdf Pobierz
Adres producenta/dystrybutora
SICK Sp. z o.o.
ul. Nakielska 3
01-106 Warszawa
Polska
