Cena netto/szt.
1 884,58 zł
2 318,03 zł
brutto/szt.
.png)

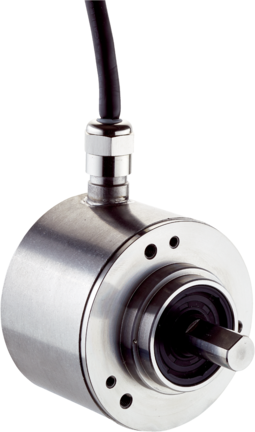

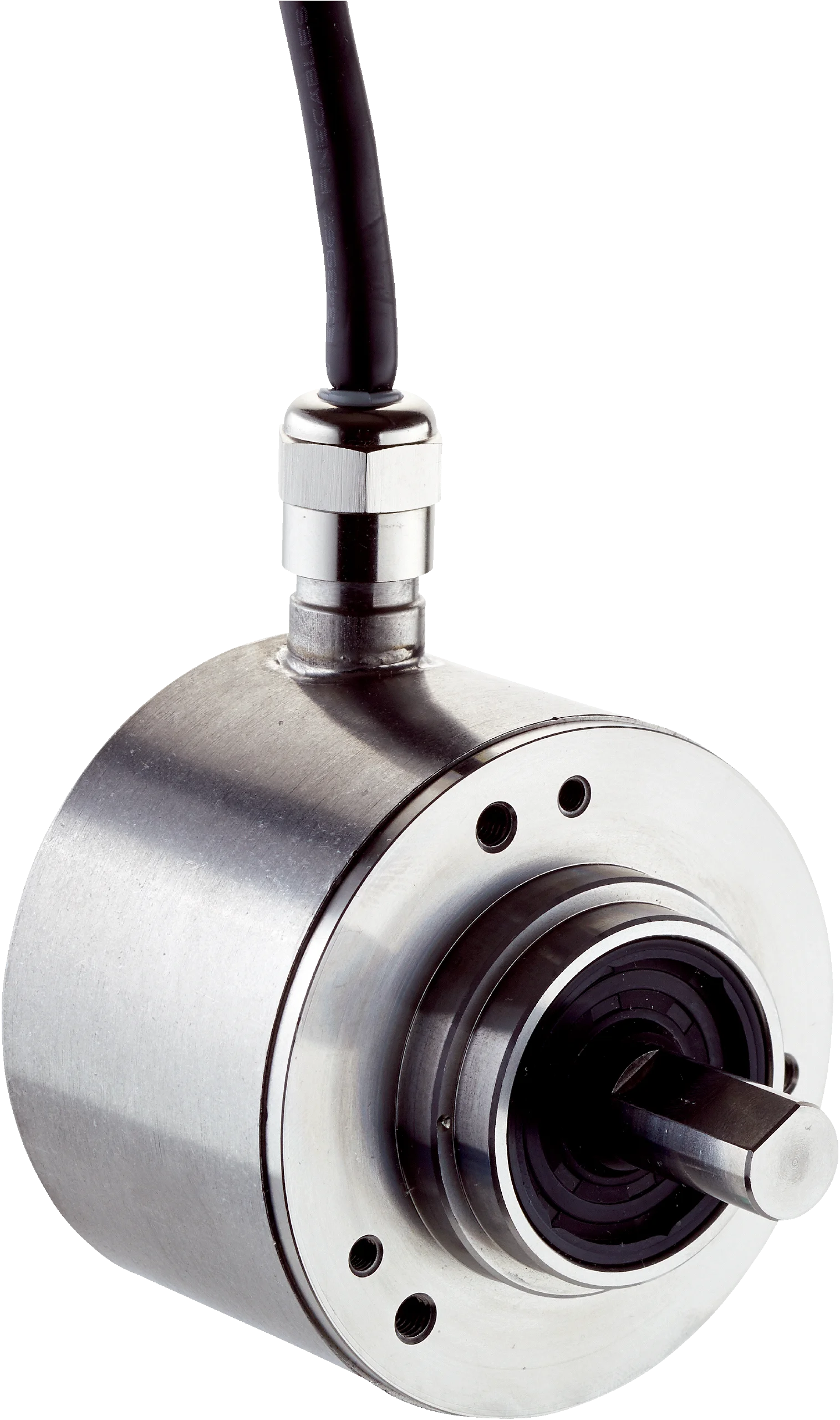

Opis produktu - Enkoder inkrementalny (1089705) serii DBS60 - SICK
Wydajność
| Liczba impulsów na obrót | 1.000 |
| Krok pomiarowy | 90°, elektronicznie/liczba impulsów na obrót |
| Odchyłka kroku pomiarowego | ± 18° / liczba impulsów na obrót |
| Granice błędu | Odchyłka kroku pomiarowego x 3 |
| Kąt detekcji | ≤ 0,5 ± 5% |
Interfejsy
| Interfejs komunikacyjny | Przyrostowy |
| Interfejs komunikacyjny – szczegóły | TTL / HTL 1) |
| Liczba kanałów sygnałowych | 6-kanałowy |
| Czas inicjalizacji | < 5 ms 2) |
| Częstotliwość wyjściowa | ≤ 300 kHz 3) |
| Prąd obciążenia | ≤ 30 mA, na jeden kanał |
| Pobór mocy | ≤ 0,5 W (bez obciążenia) |
1) Sygnał wyjściowy jest zależny od napięcia zasilania.
2) Po upływie tego czasu odczyty sygnału są ważne.
3) Do 450 kHz na zamówienie.
Dane elektryczne
| Typ przyłącza | Przewód, 8 żył, promieniowe, 5 m |
| Napięcie zasilające | 4,5 ... 30 V |
| Sygnał odniesienia, liczba | 1 |
| Sygnał odniesienia, pozycja | 90°, elektryczny, powiązany logicznie z A i B |
| Zabezpieczenie przed zamianą biegunów | ✔ |
| Odporność wyjść na zwarcie | ✔ 1) |
| MTTFd: czas do niebezpiecznej awarii | 500 lat(a) (EN ISO 13849-1) 2) |
1) Zwarcie do innego kanału, obwodów napięcia lub masy dopuszczalne maks. przez 30 s.
2) W przypadku tego produktu chodzi o produkt standardowy, a nie o część zabezpieczającą w rozumieniu dyrektywy maszynowej. Obliczenie na podstawie nominalnego obciążenia części, średniej temperatury otoczenia 40 °C, częstości stosowania 8760 h/rok. Wszystkie awarie elektroniczne są uważane za awarie niebezpieczne. Szczegółowe informacje — patrz dokument nr 8015532.
Dane mechaniczne
| Wykonanie mechaniczne | Wałek, mocowanie czołowe |
| Średnica wałka lub otworu | 10 mm |
| Długość wału | 19 mm |
| Rodzaj kołnierza/wspornik antyrotacyjny | Kołnierz z otworami 3 x M3 i 3 x M4 |
| Masa | 0,5 kg 1) |
| Materiał, wał | Stal nierdzewna V2A |
| Materiał, kołnierz | Stal nierdzewna V2A |
| Materiał, obudowa | Stal nierdzewna V2A |
| Materiał, przewód | PVC |
| Materiał, pierścień uszczelniający wałka | FKM80 |
| Materiał, dławnica kablowa | Stal nierdzewna V2A / mosiądz niklowany |
| Moment rozruchowy | 1 Ncm (+20 °C) |
| Moment obrotowy roboczy | 0,9 Ncm (+20 °C) |
| Dopuszczalne obciążenie wałka | 80 N (promieniowe) 2) 40 N (osiowe) 2) |
| Prędkość obrotowa pracy | ≤ 6.000 min⁻¹ 3) |
| Moment bezwładności wirnika | 34 gcm² |
| Żywotność łożysk | 3,6 x 10 9 obrotów |
| Przyspieszenie kątowe | ≤ 500.000 rad/s² |
1) Dotyczy enkoderów z wtykiem.
2) Możliwe wyższe wartości, ale ma to negatywny wpływ na trwałość łożysk.
3) Maksymalna prędkość, która nie prowadzi do mechanicznego uszkodzenia enkodera. Możliwy wpływ na trwałość użytkową i jakość sygnału. Prosimy o przestrzeganie maksymalnej częstotliwości wyjściowej.
Dane dotyczące otoczenia
| EMC | Wg EN 61000-6-2 i EN 61000-6-3 |
| Stopień ochrony | IP67, Przyłącze przewodu (IEC 60529) |
| Dopuszczalna względna wilgotność powietrza | 90 % (Roszenie niedopuszczalne) |
| Zakres temperatury roboczej | –30 °C ... +100 °C, przy maksymalnie 3000 impulsów na obrót |
| Zakres temperatur składowania | –40 °C ... +100 °C, bez opakowania |
| Odporność na wstrząsy | 100 g, 6 ms (EN 60068-2-27) |
| Odporność na drgania | 30 g, 10 Hz ... 2.000 Hz (EN 60068-2-6) |
Certyfikaty
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| China-RoHS | ✔ |
| Certyfikat cULus | ✔ |
| Certyfikat EAC / DoC | ✔ |
Klasyfikacje
| ECLASS 5.0 | 27270501 |
| ECLASS 5.1.4 | 27270501 |
| ECLASS 6.0 | 27270590 |
| ECLASS 6.2 | 27270590 |
| ECLASS 7.0 | 27270501 |
| ECLASS 8.0 | 27270501 |
| ECLASS 8.1 | 27270501 |
| ECLASS 9.0 | 27270501 |
| ECLASS 10.0 | 27270501 |
| ECLASS 11.0 | 27270501 |
| ECLASS 12.0 | 27270501 |
| ETIM 5.0 | EC001486 |
| ETIM 6.0 | EC001486 |
| ETIM 7.0 | EC001486 |
| ETIM 8.0 | EC001486 |
| UNSPSC 16.0901 | 41112113 |
Parametry techniczne - Enkoder inkrementalny (1089705) serii DBS60 - SICK
Nr kat.
OC-SICK015753
Pliki do pobrania - Enkoder inkrementalny (1089705) serii DBS60 - SICK
- dataSheet_DBS60I-S4FM01000_1089705_pl.pdf Pobierz
Adres producenta/dystrybutora
SICK Sp. z o.o.
ul. Nakielska 3
01-106 Warszawa
Polska
