Cena netto/szt.
3 353,08 zł
4 124,29 zł
brutto/szt.
.png)

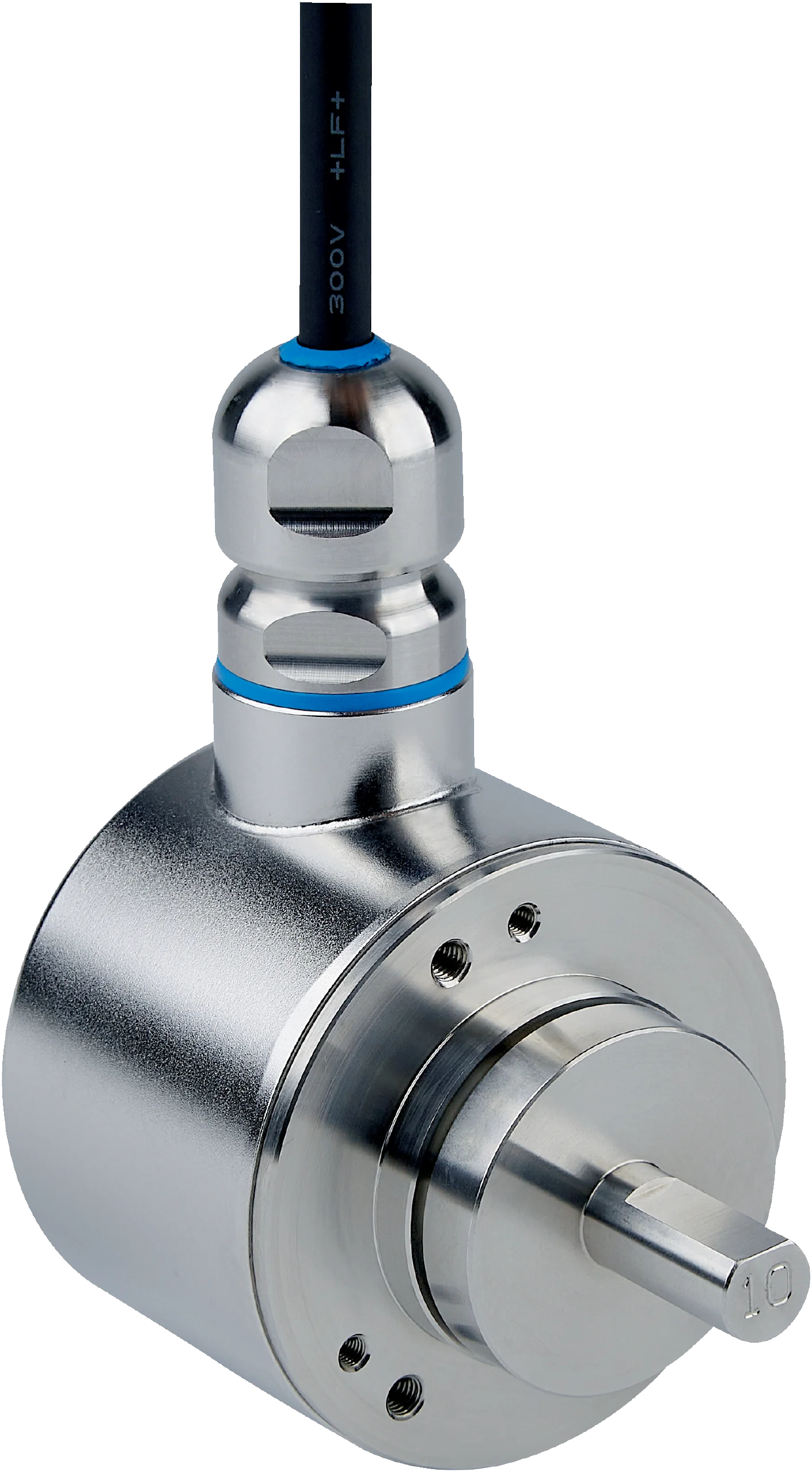

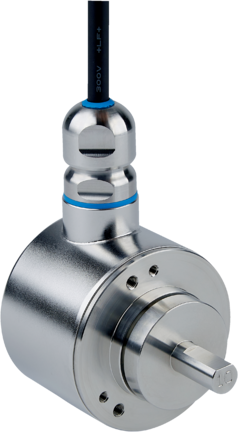

Opis produktu - Enkoder inkrementalny (1111509) serii DBS60 - SICK
Wydajność
| Liczba impulsów na obrót | 1.024 |
| Krok pomiarowy | 90°, elektronicznie/liczba impulsów na obrót |
| Odchyłka kroku pomiarowego | ± 18° / liczba impulsów na obrót |
| Granice błędu | Odchyłka kroku pomiarowego x 3 |
| Kąt detekcji | ≤ 0,5 ± 5% |
Interfejsy
| Interfejs komunikacyjny | Przyrostowy |
| Interfejs komunikacyjny – szczegóły | TTL / HTL 1) |
| Liczba kanałów sygnałowych | 6-kanałowy |
| Czas inicjalizacji | < 5 ms 2) |
| Częstotliwość wyjściowa | ≤ 300 kHz 3) |
| Prąd obciążenia | ≤ 30 mA, na jeden kanał |
| Pobór mocy | ≤ 0,5 W (bez obciążenia) |
1) Sygnał wyjściowy jest zależny od napięcia zasilania.
2) Po upływie tego czasu odczyty sygnału są ważne.
3) Do 450 kHz na zamówienie.
Dane elektryczne
| Typ przyłącza | Przewód, 8 żył, promieniowe, 5 m |
| Napięcie zasilające | 4,5 ... 30 V |
| Sygnał odniesienia, liczba | 1 |
| Sygnał odniesienia, pozycja | 90°, elektryczny, powiązany logicznie z A i B |
| Zabezpieczenie przed zamianą biegunów | ✔ |
| Odporność wyjść na zwarcie | ✔ 1) |
| MTTFd: czas do niebezpiecznej awarii | 500 lat(a) (EN ISO 13849-1) 2) |
1) Zwarcie do innego kanału, obwodów napięcia lub masy dopuszczalne maks. przez 30 s.
2) W przypadku tego produktu chodzi o produkt standardowy, a nie o część zabezpieczającą w rozumieniu dyrektywy maszynowej. Obliczenie na podstawie nominalnego obciążenia części, średniej temperatury otoczenia 40 °C, częstości stosowania 8760 h/rok. Wszystkie awarie elektroniczne są uważane za awarie niebezpieczne. Szczegółowe informacje — patrz dokument nr 8015532.
Dane mechaniczne
| Wykonanie mechaniczne | Wałek, mocowanie czołowe |
| Średnica wałka lub otworu | 10 mm |
| Długość wału | 19 mm |
| Rodzaj kołnierza/wspornik antyrotacyjny | Kołnierz z otworami 3 x M3 i 3 x M4 |
| Masa | 0,7 kg (DBS60I-W*) 1) |
| Materiał, wał | Stal nierdzewna V4A (316L) |
| Materiał, kołnierz | Stal nierdzewna V4A (316L) |
| Materiał, obudowa | Stal nierdzewna V4A (316L) |
| Materiał, przewód | TPU |
| Materiał, pierścień uszczelniający wałka | FKM80 |
| Materiał, dławnica kablowa | Stal nierdzewna V4A (316L) |
| Moment rozruchowy | 1 Ncm (+20 °C) |
| Moment obrotowy roboczy | 0,9 Ncm (+20 °C) |
| Dopuszczalne obciążenie wałka | 80 N (promieniowe) 2) 40 N (osiowe) 2) |
| Prędkość obrotowa pracy | ≤ 6.000 min⁻¹ 3) |
| Moment bezwładności wirnika | 45 gcm² |
| Żywotność łożysk | 3,6 x 10 9 obrotów |
| Przyspieszenie kątowe | ≤ 500.000 rad/s² |
1) W odniesieniu do enkodera z wyprowadzeniem przewodu 1,5 m.
2) Możliwe wyższe wartości, ale ma to negatywny wpływ na trwałość łożysk.
3) Maksymalna prędkość, która nie prowadzi do mechanicznego uszkodzenia enkodera. Możliwy wpływ na trwałość użytkową i jakość sygnału. Prosimy o przestrzeganie maksymalnej częstotliwości wyjściowej.
Dane dotyczące otoczenia
| EMC | Wg EN 61000-6-2 i EN 61000-6-3 |
| Stopień ochrony | IP69K (IEC 60529) |
| Dopuszczalna względna wilgotność powietrza | 90 % (Roszenie niedopuszczalne) |
| Zakres temperatury roboczej | –30 °C ... +100 °C, przy maksymalnie 3000 impulsów na obrót |
| Zakres temperatur składowania | –40 °C ... +100 °C, bez opakowania |
| Odporność na wstrząsy | 100 g, 6 ms (EN 60068-2-27) |
| Odporność na drgania | 30 g, 10 Hz ... 2.000 Hz (EN 60068-2-6) |
Certyfikaty
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| China-RoHS | ✔ |
| Certyfikat cULus | ✔ |
| Certyfikat EAC / DoC | ✔ |
Klasyfikacje
| ECLASS 5.0 | 27270501 |
| ECLASS 5.1.4 | 27270501 |
| ECLASS 6.0 | 27270590 |
| ECLASS 6.2 | 27270590 |
| ECLASS 7.0 | 27270501 |
| ECLASS 8.0 | 27270501 |
| ECLASS 8.1 | 27270501 |
| ECLASS 9.0 | 27270501 |
| ECLASS 10.0 | 27270501 |
| ECLASS 11.0 | 27270501 |
| ECLASS 12.0 | 27270501 |
| ETIM 5.0 | EC001486 |
| ETIM 6.0 | EC001486 |
| ETIM 7.0 | EC001486 |
| ETIM 8.0 | EC001486 |
| UNSPSC 16.0901 | 41112113 |
Parametry techniczne - Enkoder inkrementalny (1111509) serii DBS60 - SICK
Nr kat.
OC-SICK020074
Pliki do pobrania - Enkoder inkrementalny (1111509) serii DBS60 - SICK
- dataSheet_DBS60I-W4FM01024_1111509_pl.pdf Pobierz
Adres producenta/dystrybutora
SICK Sp. z o.o.
ul. Nakielska 3
01-106 Warszawa
Polska
