Zdjęcie produktu ma charakter poglądowy

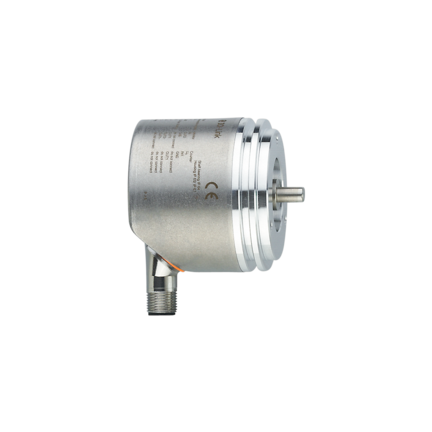

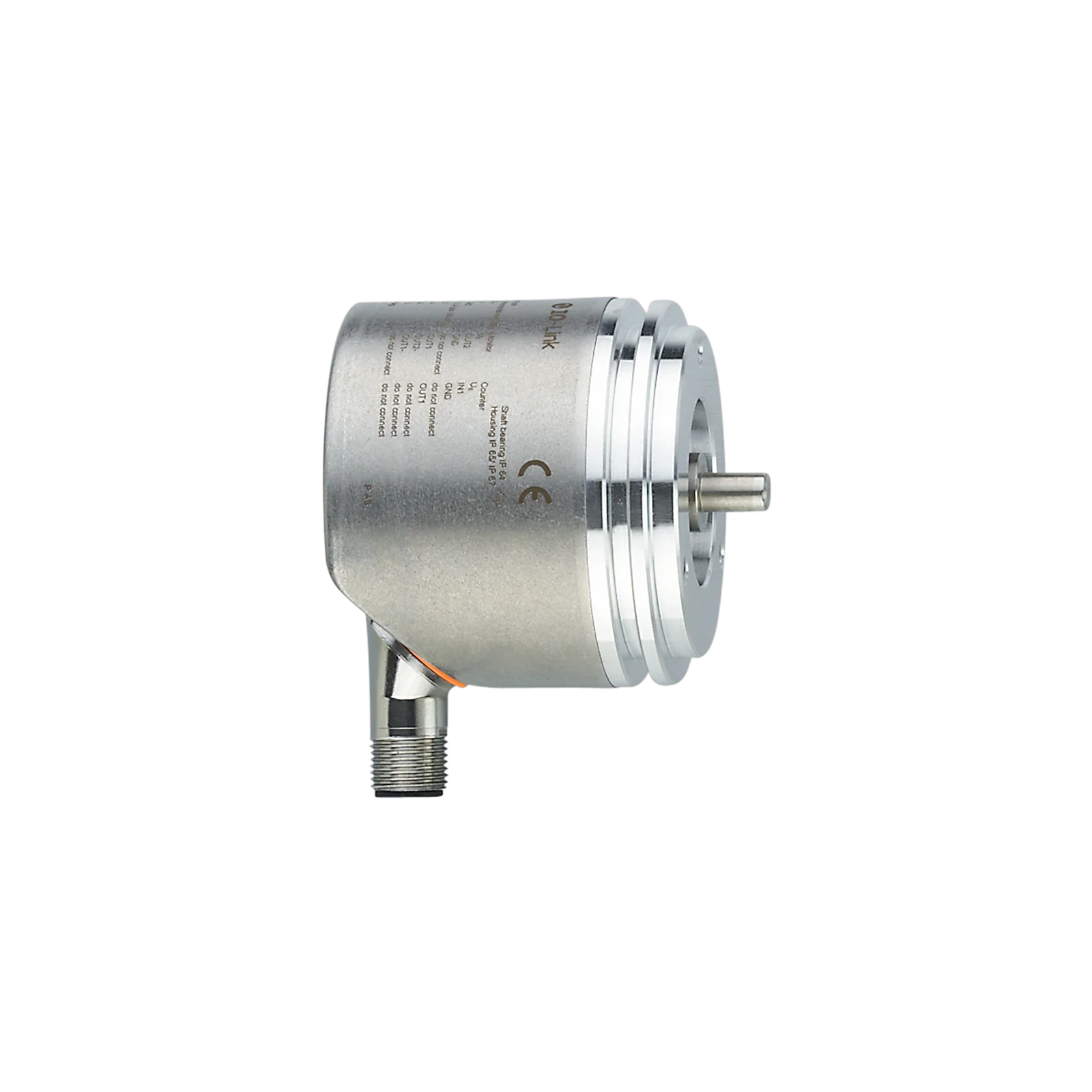

Enkoder inkrementalny z pełnym wałem i wyświetlaczem (RUP500) - IFM
SKU: OC-IFM016068
MPN: RUP500
Producent:
IFM
Cena netto/szt.
1 277,55 zł
1 571,39 zł
brutto/szt.
.png)
Opis produktu - Enkoder inkrementalny z pełnym wałem i wyświetlaczem (RUP500) - IFM
- Możliwość konfiguracji jako enkoder, monitor prędkości lub licznik
- Wyraźnie widoczny wyświetlacz LED z funkcją przełączania barw czerwona/zielona
- Duża odporność na uderzenia i drgania dzięki wykrywaniu magnetycznemu
- Swobodne programowanie rozdzielczości od 1 do 10 000
- Wygodna komunikacja i parametryzacja przez IO-Link
Cechy produktu
| Rozdzielczość | 1...10000; (parametryzowalna; Ustawienia fabryczne: 1024) rozdzielczość |
| Interfejs komunikacyjny | IO-Link |
| Wykonanie wału | pełny wał |
| Średnica wału[mm] | 6 |
Aplikacja
| Zasada działania | inkremental. |
| System detekcji | magnetyczny |
| Aplikacja | enkoder; Monitor prędkości obrotowej; Licznik |
Dane elektryczne
| Napięcie zasilania[V] | 4,75...30 DC |
| Pobór prądu[mA] | < 350 |
| Klasa ochrony | III |
| Zabezpieczenie przed odwrotną polaryzacją | tak |
| Maks. Ilość obrotów - ograniczenie elektroniki[U/min] | 12000 |
Wyjścia
| Wykonanie elektryczne | HTL/TTL | |
| Częstotliwość przełączania[kHz] | 1000 | |
| Ustawienia fabryczne |
| |
| Zabezpieczenie przed zwarciem | tak | |
| Przesunięcie fazy pomiędzy sygnałem A i B[°] | 90 |
Zakres pomiaru / nastaw
| Rozdzielczość | 1...10000; (parametryzowalna; Ustawienia fabryczne: 1024) rozdzielczość |
| Monitor prędkości obrotowej | |||
|---|---|---|---|
| Punkt przełączania SP |
| ||
| Punkt resetu rP |
|
| Licznik | |
|---|---|
| Możliwa nastawa | 1...9999 |
Dokładność / odchylenie
| Dokładność[°] | 0,1 |
Software / programowanie
| Możliwości parametryzacji | enkoder; Rozdzielczość; Kierunek obrotów; HTL; TTL; Monitor prędkości obrotowej; Rozdzielczość |
Interfejsy
| Interfejs komunikacyjny | IO-Link |
| Typ transmisji | COM2 (38,4 kBaud) |
| IO-Link Revision | 1.1 |
| SIO tryb | tak |
| Min.czas cyklu procesu[ms] | 2,3 |
Warunki pracy
| Temperatura otoczenia[°C] | -40...85 |
| Temperatura składowania[°C] | -40...85 |
| Maks. wilgotność względna powietrza[%] | 95; (bez kondensacji) |
| Ochrona | IP 65; (na obudowie: IP 67; na wale: IP 64) |
Testy / dopuszczenia
| Odporność na wstrząsy |
| |
| Odporność na wibracje |
| |
| MTTF[lata] | 218 |

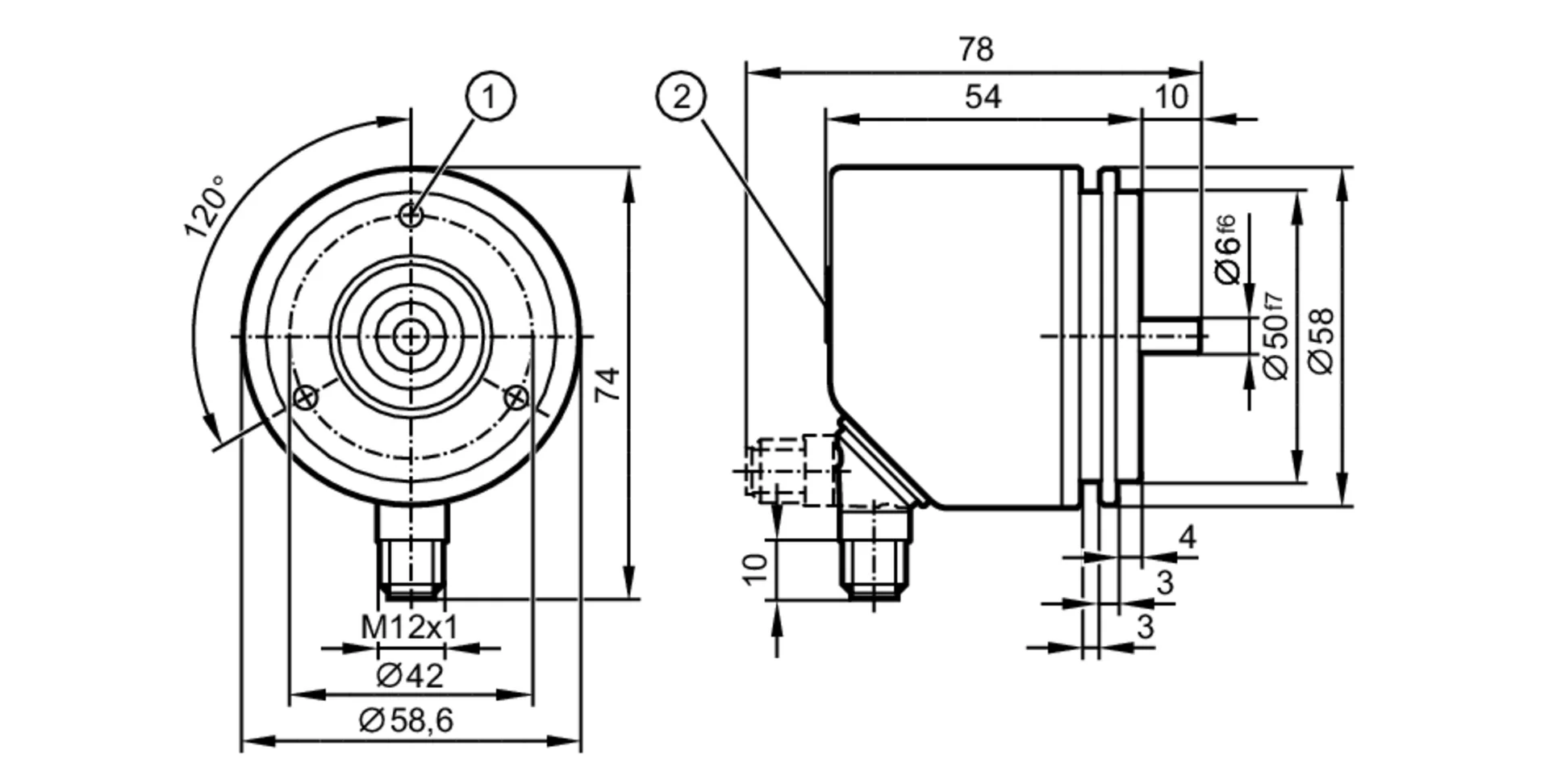

Dane mechaniczne
| Waga[g] | 437 | |
| Obudowa | cylindryczna | |
| Wymiary[mm] | Ø 58 / L = 64 | |
| Materiał | kołnierz: aluminium; obudowa: stal nierdzewna; okno wyświetlacza: PEI | |
| Maks. liczba obrotów[U/min] | 12000 | |
| Maks. moment rozruchowy[Nm] | 1 | |
| Referencyjna temperatura dla oidanego momentu[°C] | 20 | |
| Wykonanie wału | pełny wał | |
| Średnica wału[mm] | 6 | |
| Materiał wału |
| |
| Max. obciążenie osiowe wału (na końcu wału)[N] | 40 | |
| Max. obciążenie promieniowe wału (na końcu wału)[N] | 60 | |
| Mocowanie | kołnierz synchro |
Wyświetlacze / elementy robocze
| Wyświetlacz |
|
Połączenie elektryczne
| IO-Link | Konektor: 1 x M12, radialny, możliwość zastosowania osiowego; kodowanie: A; Materiał obudowy: stal nierdzewna; Maks. długość przewodu: 100 m; (IO-Link: max. 20 m) |
Diagramy i grafiki
| Diagramy i grafiki | ||
|---|---|---|
| Diagram impulsów |
|
Parametry techniczne - Enkoder inkrementalny z pełnym wałem i wyświetlaczem (RUP500) - IFM
Nr kat.
OC-IFM016068
Pliki do pobrania - Enkoder inkrementalny z pełnym wałem i wyświetlaczem (RUP500) - IFM
- Karta katalogowa Pobierz
Adres producenta/dystrybutora
ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
