Cena netto/szt.
4 346,76 zł
5 346,51 zł
brutto/szt.
.png)

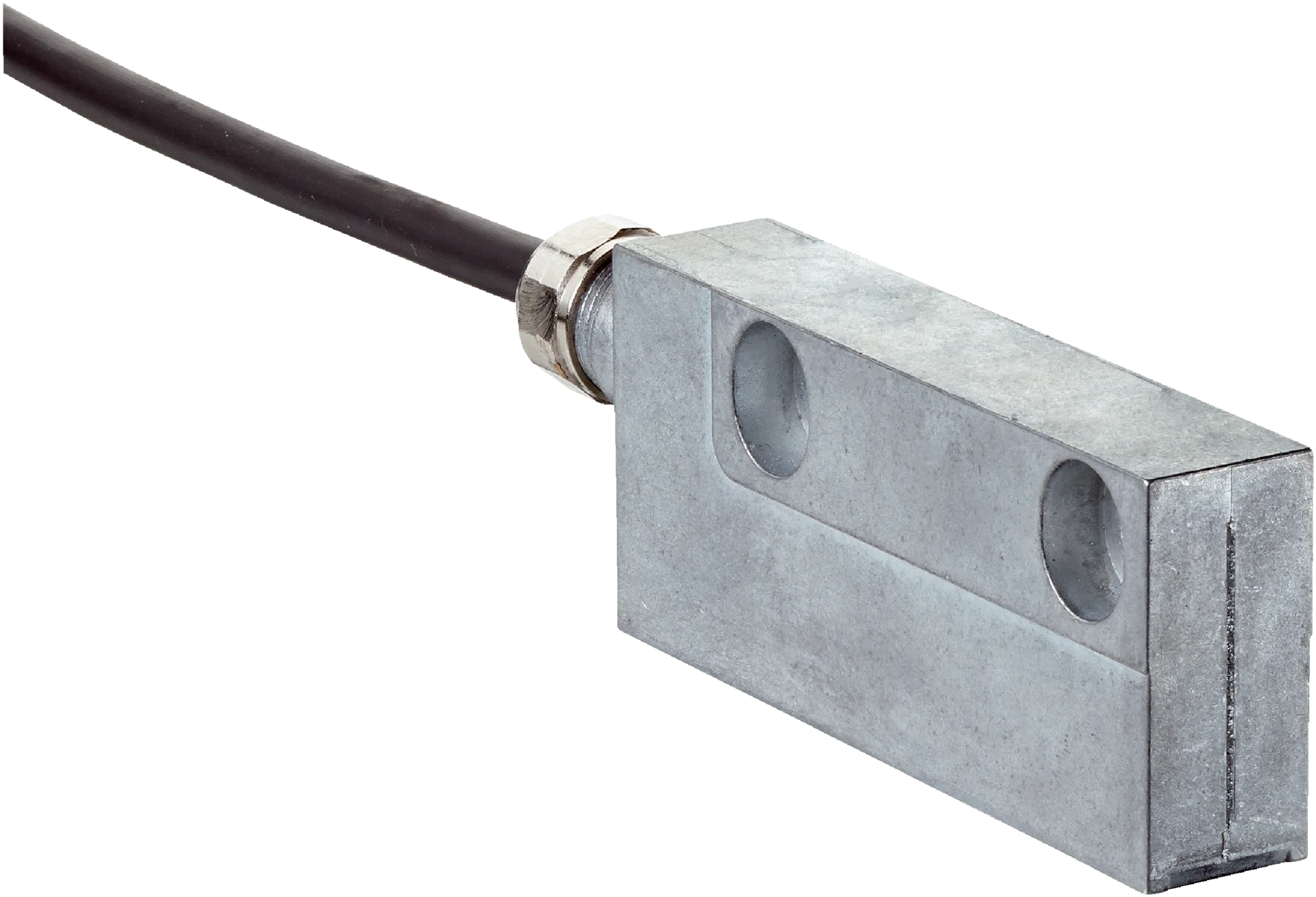

Opis produktu - Enkoder liniowe (1063567) serii TTK70 - SICK
Cechy
| Zakres dostawy | Taśma magnetyczna nie należy do zakresu dostawy |
Charakterystyka bezpieczeństwa technicznego
| MTTF D (średni czas do niebezpiecznej awarii) | 73 lat(a) (EN ISO 13849) 1) |
1) W przypadku tego produktu chodzi o produkt standardowy, a nie o część zabezpieczającą w rozumieniu dyrektywy maszynowej. Obliczenie na podstawie nominalnego obciążenia części, średniej temperatury otoczenia 60 °C, częstości stosowania 8760 h/rok. Wszystkie awarie elektroniczne są uważane za awarie niebezpieczne. Szczegółowe informacje — patrz dokument nr 8015532.
Wydajność
| Krok pomiarowy | 0,244 µm przy interpolacji sygnałów Sinus/Cosinus, np. 12 bit |
| Zakres pomiarowy | 0 mm ... 3.920 mm |
| Rozdzielczość | 1 µm |
| Okres | 1 mm |
| Prędkość przesuwania | 1,3 m/s, ≤ 10 m/s przy której możliwe jest niezawodne odwzorowanie pozycji bezwzględnej, tryb dynamiczny (Sin/Cos) |
| Powtarzalność | < 5 µm |
| Dokładność systemu | ± 10 µm (+20 °C) |
| Histereza wartości pomiarowych | < 10 µm |
Interfejsy
| Interfejs komunikacyjny | HIPERFACE ® 1) |
| Typ kodu | Binarny |
| Dostępny zakres pamięci | 1.792 Byte (E 2 PROM 2048) |
1) Interfejs SSI opisany w publikacji 8013375.
Dane elektryczne
| Napięcie zasilające | 7 V DC ... 12 V DC |
| Zalecane napięcie zasilające | 8 V DC |
| Prąd roboczy | ≤ 65 mA (bez obciążenia) 1) |
| Typ przyłącza | Przewód, 8 żył (4 x 2 x 0,15 mm²), 0,5 m |
| MTTFd: czas do niebezpiecznej awarii | 73 lat(a) (EN ISO 13849) 2) |
1) Podczas kalibracji ok. 100 mA.
2) W przypadku tego produktu chodzi o produkt standardowy, a nie o część zabezpieczającą w rozumieniu dyrektywy maszynowej. Obliczenie na podstawie nominalnego obciążenia części, średniej temperatury otoczenia 60 °C, częstości stosowania 8760 h/rok. Wszystkie awarie elektroniczne są uważane za awarie niebezpieczne. Szczegółowe informacje — patrz dokument nr 8015532.
Dane mechaniczne
| Wymiary | Patrz rysunek wymiarowy |
| Zakres dostawy | Taśma magnetyczna nie należy do zakresu dostawy |
| Masa | 0,08 kg |
| Materiał, głowica odczytująca | Cynkowy odlew ciśnieniowy |
Dane dotyczące otoczenia
| EMC | Wg EN 61000-6-2 i EN 61000-6-3 1) |
| Stopień ochrony | IP67, przy podłączonym kontrawtyku (IEC 60529) |
| Zakres temperatury roboczej | –30 °C ... +80 °C |
| Zakres temperatur składowania | –40 °C ... +85 °C, bez opakowania |
| Dopuszczalna względna wilgotność powietrza | 100 %, Dopuszczalna kondensacja wilgoci |
| Odporność na wstrząsy | 30 g, 6 ms (EN 60068-2-27) |
| Odporność na drgania | 20 g, 10 Hz ... 2.000 Hz (EN 60068-2-6) |
| Maks. dopuszczalne natężenie pola w otoczeniu | < 3 kA/m ... 4 kA/m (3.8 mT ... 5 mT), aby możliwe było zachowanie dokładności 2) |
| Maks. dopuszczalne natężenie pola | < 150 kA/m (< 190 mT), aby taśma magnetyczna nie została nieodwracalnie uszkodzona |
1) Kompatybilność elektromagnetyczna jest gwarantowana zgodnie z podanymi normami, jeśli system sprzężenia zwrotnego jest połączony za pomocą ekranu przewodu z centralnym punktem uziemienia regulatora silnika i jest połączony z potencjałem silnika na dużej powierzchni za pomocą obudowy enkodera. Przy zastosowaniu innych sposobów ekranowania użytkownik musi przeprowadzić własne testy.
2) Maksymalnie dopuszczalny wpływ pola zewnętrznego jest zachowany, gdy wartość pozycji wykazuje odchylenie na poziomie 5 μm od pierwotnej wartości (bez wpływu pola zewnętrznego). Wartość ta jest zachowana, jeśli oprócz natężenia pola taśmy magnetycznej w miejscu czujnika występuje dodatkowo pole o natężeniu 3 kA/m ... 4 kA/m (3,8 mT ... 5 mT).
Klasyfikacje
| ECLASS 5.0 | 27270705 |
| ECLASS 5.1.4 | 27270705 |
| ECLASS 6.0 | 27270705 |
| ECLASS 6.2 | 27270705 |
| ECLASS 7.0 | 27270705 |
| ECLASS 8.0 | 27270705 |
| ECLASS 8.1 | 27270705 |
| ECLASS 9.0 | 27270705 |
| ECLASS 10.0 | 27270705 |
| ECLASS 11.0 | 27270705 |
| ECLASS 12.0 | 27274304 |
| ETIM 5.0 | EC002544 |
| ETIM 6.0 | EC002544 |
| ETIM 7.0 | EC002544 |
| ETIM 8.0 | EC002544 |
| UNSPSC 16.0901 | 41111613 |
Parametry techniczne - Enkoder liniowe (1063567) serii TTK70 - SICK
Nr kat.
OC-SICK009080
Pliki do pobrania - Enkoder liniowe (1063567) serii TTK70 - SICK
- dataSheet_TTK70-HXJ0-K02_1063567_pl.pdf Pobierz
Adres producenta/dystrybutora
SICK Sp. z o.o.
ul. Nakielska 3
01-106 Warszawa
Polska
