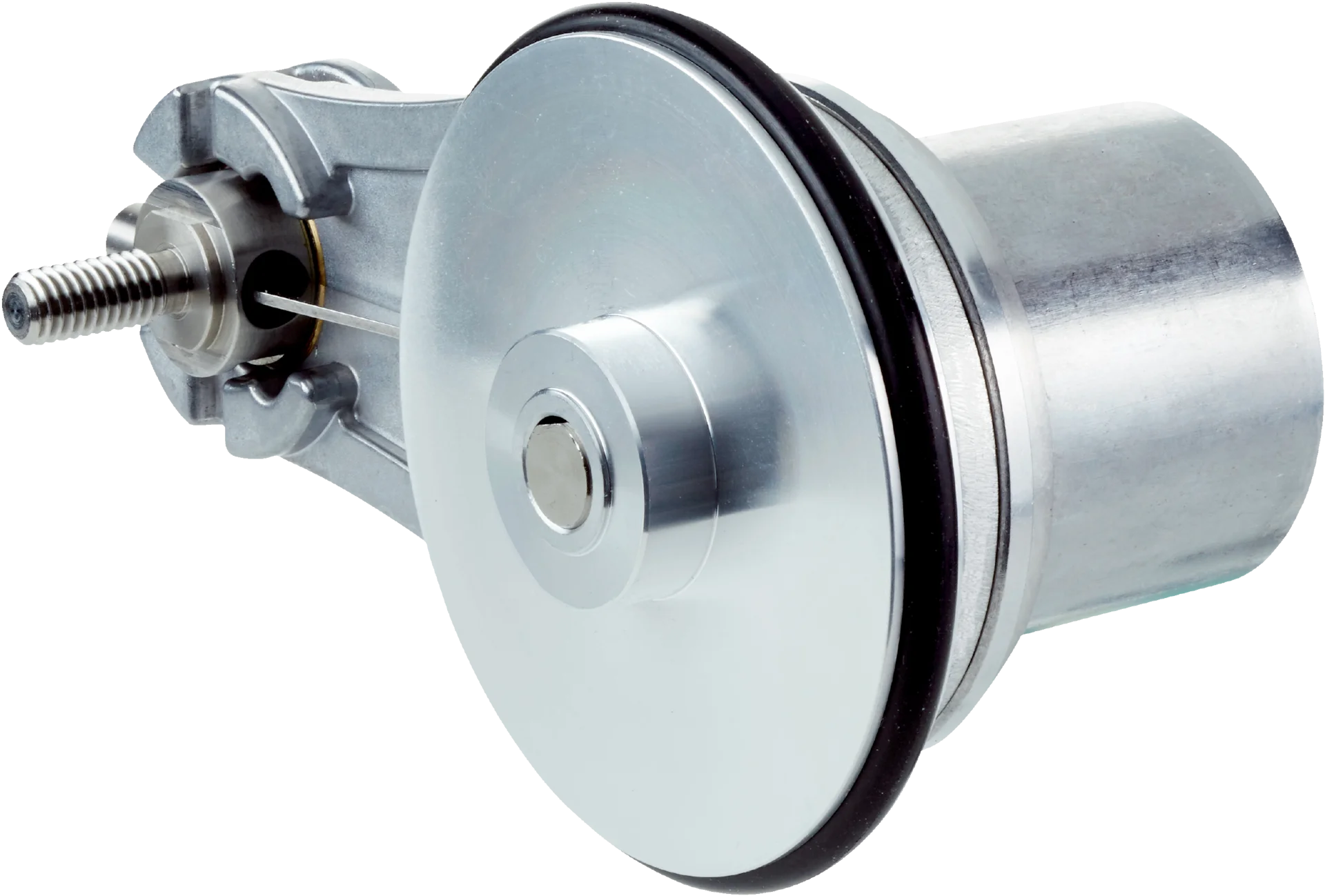

Enkoder z kołem pomiarowym (1081175) serii DBV50 - SICK
SKU: OC-SICK013810
MPN: 1081175
Producent:
SICK
Cena netto/szt.
934,95 zł
1 149,99 zł
brutto/szt.
.png)
Opis produktu - Enkoder z kołem pomiarowym (1081175) serii DBV50 - SICK
Wydajność
| Liczba impulsów na obrót | 2.000 |
| Rozdzielczość impulsy/mm | 10 |
| Krok pomiaru (rozdzielczość: mm/impuls) | 0,1 |
| Odchyłka kroku pomiarowego | ± 18° / impuls na obrót lub ± 2,5°/impuls na obrót, bez poślizgu |
| Granice błędu | ± 4 mm/m, w odniesieniu do koła pomiarowego (koło + powierzchnia) |
| Kąt detekcji | ≤ 0,5 ± 5% |
| Czas inicjalizacji | < 3 ms |
Interfejsy
| Interfejs komunikacyjny | Przyrostowy |
| Interfejs komunikacyjny – szczegóły | HTL / Push pull |
| Liczba kanałów sygnałowych | 3 kanały |
Dane elektryczne
| Prąd roboczy bez obciążenia | 50 mA |
| Typ przyłącza | Przewód, 5 żył, uniwersalny, 1,5 m 1) |
| Maks. pobór mocy bez obciążenia | ≤ 0,5 W |
| Napięcie zasilające | 7 V ... 27 V |
| Prąd obciążenia maks. | 30 mA |
| Maksymalna częstotliwość wyjściowa | ≤ 300 kHz |
| Sygnał odniesienia, liczba | 1 |
| Sygnał odniesienia, pozycja | 90°, elektryczny, powiązany logicznie z A i B |
| Zabezpieczenie przed zamianą biegunów | ✔ |
| Odporność wyjść na zwarcie | 2) |
| MTTFd: czas do niebezpiecznej awarii | 600 lat(a) (EN ISO 13849-1) 3) |
1) Liczba żył jest zależna od interfejsu elektrycznego: interfejs A, C, E: 8 żył; interfejs G, P, R: 5 żył.
2) Odporność na zwarcie jest zapewniona pod warunkiem prawidłowego podłączenia obwodów napięcia i masy.
3) W przypadku tego produktu chodzi o produkt standardowy, a nie o część zabezpieczającą w rozumieniu dyrektywy maszynowej. Obliczenie na podstawie nominalnego obciążenia części, średniej temperatury otoczenia 40 °C, częstości stosowania 8760 h/rok. Wszystkie awarie elektroniczne są uważane za awarie niebezpieczne. Szczegółowe informacje — patrz dokument nr 8015532.
Dane mechaniczne
| Obwód koła pomiarowego | 200 mm | |||||||||
| Powierzchnia koła pomiarowego | O-ring NBR70 1) | |||||||||
| Wykonanie ramienia sprężynowego | Ramię sprężynowe 63,5 mm, enkoder po stronie montażu, 1 koło pomiarowe | |||||||||
| Masa | + 300 g | |||||||||
| ||||||||||
| ||||||||||
| Moment rozruchowy | 0,9 Ncm (przy 20 °C) | |||||||||
| Moment obrotowy roboczy | 0,6 Ncm (przy 20 °C) | |||||||||
| Prędkość obrotowa pracy | 1.500 min⁻¹ | |||||||||
| Maksymalna prędkość obrotowa robocza | 3.000 min⁻¹ 2) | |||||||||
| Żywotność łożysk | 2,0 x 10^9 obrotów | |||||||||
| Maksymalne ugięcie sprężyny/wychylenie ramienia sprężynowego | 14 mm przy ugięciu 14 N | |||||||||
| Zalecane naprężenie wstępne | 15 N przy wychyleniu o 10 mm 3) | |||||||||
| Maks. dopuszczalny zakres roboczy sprężyn (praca w trybie ciągłym) | ± 3 mm | |||||||||
| Zalecane wychylenie sprężyny | 2 mm ... 13 mm | |||||||||
| Trwałość użytkowa elementu sprężystego | > 1,4 mln cykli 4) | |||||||||
| Pozycja montażowa względna w stosunku do obiektu pomiaru | Zalecana od góry, możliwa od dołu 5) |
1) Powierzchnia koła pomiarowego ulega zużyciu. Zależy ono od ciśnienia docisku, przyspieszenia w danej aplikacji, prędkości przesuwania, powierzchni pomiaru, mechanicznego ustawienia koła pomiarowego, temperatury i warunków otoczenia. Zalecamy regularną kontrolę właściwości koła pomiarowego i w razie potrzeby jego wymianę.
2) Praca ciągła wykluczona. Pogorszenie jakości sygnału.
3) Przy pomiarze z góry na powierzchni pomiaru.
4) Jednemu cyklowi odpowiada ruch do góry i na dół o ± 3 mm od pozycji zalecanego naprężenia wstępnego.
5) W przypadku montażu od dołu należy uwzględnić masę enkodera podczas naprężenia wstępnego sprężyny.
Dane dotyczące otoczenia
| EMC | Wg EN 61000-6-2 i EN 61000-6-3 (class A) |
| Stopień ochrony | IP65 |
| Dopuszczalna względna wilgotność powietrza | 90 % (Roszenie niedopuszczalne) |
| Zakres temperatury roboczej | –20 °C ... +70 °C |
| Zakres temperatur składowania | –40 °C ... +100 °C, bez opakowania |
Certyfikaty
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| China-RoHS | ✔ |
| Certyfikat cRUus | ✔ |
| Certyfikat EAC / DoC | ✔ |
Klasyfikacje
| ECLASS 5.0 | 27270501 |
| ECLASS 5.1.4 | 27270501 |
| ECLASS 6.0 | 27270590 |
| ECLASS 6.2 | 27270590 |
| ECLASS 7.0 | 27270501 |
| ECLASS 8.0 | 27270501 |
| ECLASS 8.1 | 27270501 |
| ECLASS 9.0 | 27270501 |
| ECLASS 10.0 | 27270790 |
| ECLASS 11.0 | 27270707 |
| ECLASS 12.0 | 27270504 |
| ETIM 5.0 | EC001486 |
| ETIM 6.0 | EC001486 |
| ETIM 7.0 | EC001486 |
| ETIM 8.0 | EC001486 |
| UNSPSC 16.0901 | 41112113 |
Parametry techniczne - Enkoder z kołem pomiarowym (1081175) serii DBV50 - SICK
Nr kat.
OC-SICK013810
Pliki do pobrania - Enkoder z kołem pomiarowym (1081175) serii DBV50 - SICK
- dataSheet_DBV50E-22GKB2000_1081175_pl.pdf Pobierz
