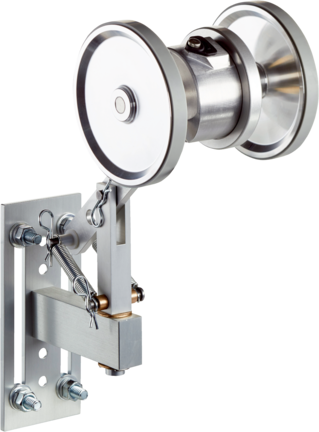

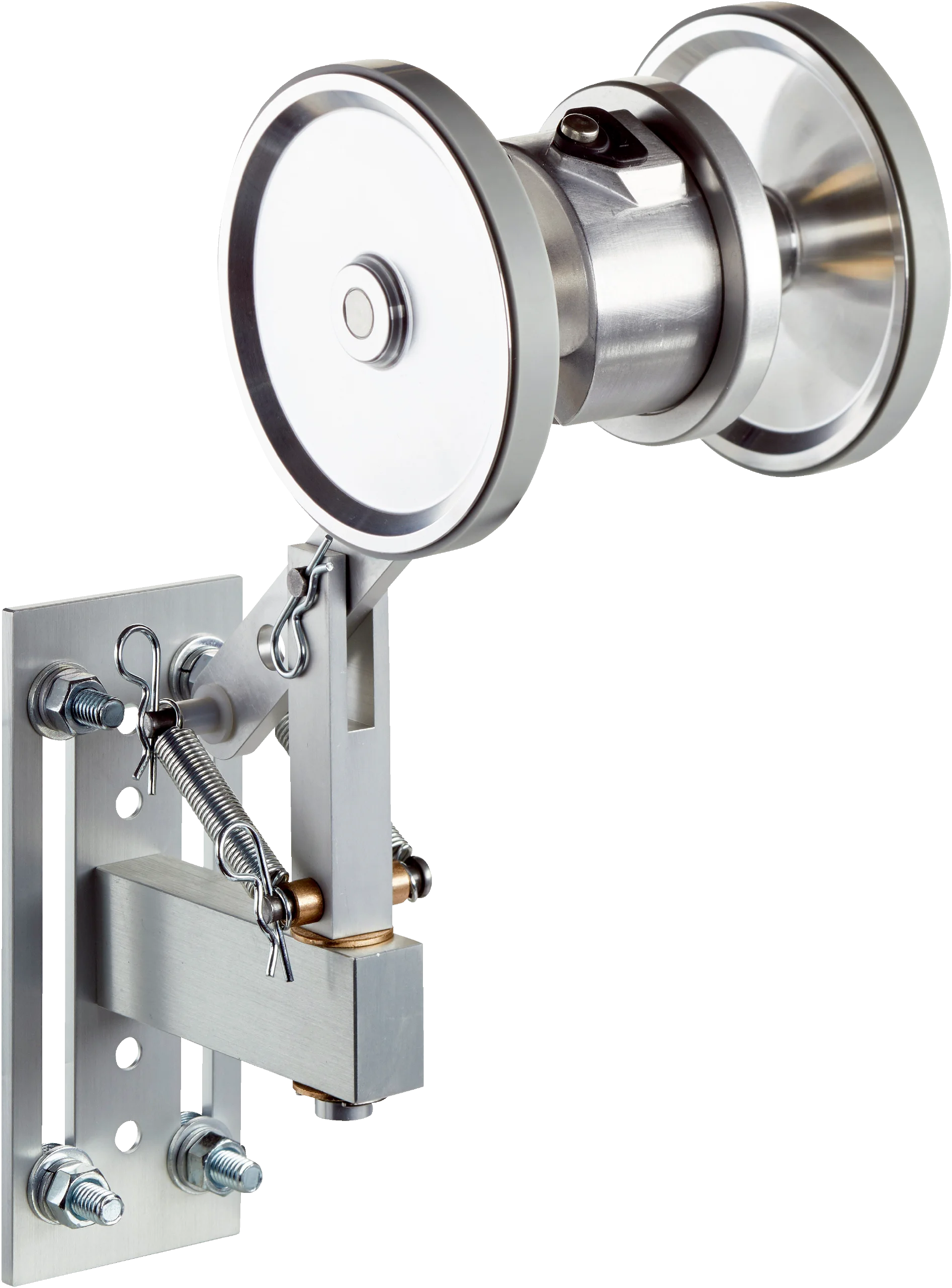

Enkoder z kołem pomiarowym (1090983) serii DUV60 - SICK
SKU: OC-SICK015991
MPN: 1090983
Producent:
SICK
Cena netto/szt.
1 943,32 zł
2 390,28 zł
brutto/szt.
.png)
Opis produktu - Enkoder z kołem pomiarowym (1090983) serii DUV60 - SICK
Wydajność
| Liczba impulsów na obrót | 1 ... 1500 1) |
| Rozdzielczość impulsy/mm | 0,125 mm/impuls ... 304,8 mm/impuls (w zależności od typu) |
| Krok pomiarowy | 90° elektronicznie/liczba impulsów na obrót |
| Odchyłka kroku pomiarowego | ± 18°, / liczba impulsów na obrót |
| Granice błędu | Odchyłka kroku pomiarowego x 3 |
| Kąt detekcji | 0,5 ± 5% |
| Czas inicjalizacji | < 5 ms 2) |
1) Możliwe liczby impulsów na obrót — patrz klucz oznaczeń.
2) Po upływie tego czasu odczyty pozycji są ważne.
Interfejsy
| Interfejs komunikacyjny | Przyrostowy |
| Interfejs komunikacyjny – szczegóły | TTL / HTL |
| Dane parametryczne | Przełącznik DIP, możliwość wyboru wyjścia |
Dane elektryczne
| Prąd roboczy bez obciążenia | 120 mA |
| Typ przyłącza | Wtyk, M12, 8 pinów, uniwersalny 1) |
| Liczba impulsów na obrót | ✔ |
| Napięcie wyjściowe | ✔ |
| Kierunek obrotów | ✔ |
| Maks. pobór mocy bez obciążenia | ≤ 1,25 W |
| Napięcie zasilające | 4,75 V ... 30 V |
| Prąd obciążenia maks. | ≤ 30 mA, na jeden kanał |
| Maksymalna częstotliwość wyjściowa | 60 kHz |
| Sygnał odniesienia, liczba | 1 |
| Sygnał odniesienia, pozycja | 180°, elektryczny, powiązany logicznie z A |
| Zabezpieczenie przed zamianą biegunów | ✔ |
| Odporność wyjść na zwarcie | ✔ |
| MTTFd: czas do niebezpiecznej awarii | 275 lat(a) (EN ISO 13849-1) 2) |
1) Obrotowe przyłącze uniwersalne umożliwia ustawienie pozycji złącza wtykowego w kierunku promieniowym i osiowym.
2) W przypadku tego produktu chodzi o produkt standardowy, a nie o część zabezpieczającą w rozumieniu dyrektywy maszynowej. Obliczenie na podstawie nominalnego obciążenia części, średniej temperatury otoczenia 40 °C, częstości stosowania 8760 h/rok. Wszystkie awarie elektroniczne są uważane za awarie niebezpieczne. Szczegółowe informacje — patrz dokument nr 8015532.
Dane mechaniczne
| Obwód koła pomiarowego | 12 ″ | |||||||||
| Powierzchnia koła pomiarowego | Gładkie tworzywo sztuczne (uretan) 1) | |||||||||
| Wykonanie ramienia sprężynowego | Ramię sprężynowe, montaż od dołu za pomocą uchwytu montażowego | |||||||||
| Masa | 0,9 kg 2) | |||||||||
| ||||||||||
| ||||||||||
| Moment rozruchowy | 0,5 Ncm | |||||||||
| Moment obrotowy roboczy | 0,4 Ncm | |||||||||
| Prędkość obrotowa pracy | 1.500 min⁻¹ | |||||||||
| Żywotność łożysk | 3,6 x 10 9 obrotów | |||||||||
| Maksymalne ugięcie sprężyny/wychylenie ramienia sprężynowego | 40 mm 3) | |||||||||
| Zalecane naprężenie wstępne | 20 mm 3) | |||||||||
| Maks. dopuszczalny zakres roboczy sprężyn (praca w trybie ciągłym) | ± 10 mm |
1) Powierzchnia koła pomiarowego ulega zużyciu. Zależy ono od ciśnienia docisku, przyspieszenia w danej aplikacji, prędkości przesuwania, powierzchni pomiaru, mechanicznego ustawienia koła pomiarowego, temperatury i warunków otoczenia. Zalecamy regularną kontrolę właściwości koła pomiarowego i w razie potrzeby jego wymianę.
2) W oparciu o enkoder z wyjściem złącza wtykowego i rolkami uretanowymi, nie jest konieczny montaż (uchwyt ramienny).
3) Dotyczy tylko mocowania przy użyciu ramienia sprężynowego.
Dane dotyczące otoczenia
| EMC | Wg EN 61000-6-2 i EN 61000-6-3 |
| Stopień ochrony | IP65 1) |
| Dopuszczalna względna wilgotność powietrza | 90 % (Roszenie niedopuszczalne) |
| Zakres temperatury roboczej | –30 °C ... +70 °C |
| Zakres temperatur składowania | –40 °C ... +75 °C |
1) Jeśli przeciwległe złącze wtykowe jest zamontowane, a otwór przełącznika DIP zostanie zablokowany przez obudowę enkodera.
Certyfikaty
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| China-RoHS | ✔ |
| Certyfikat cULus | ✔ |
| Certyfikat EAC / DoC | ✔ |
Klasyfikacje
| ECLASS 5.0 | 27270501 |
| ECLASS 5.1.4 | 27270501 |
| ECLASS 6.0 | 27270590 |
| ECLASS 6.2 | 27270590 |
| ECLASS 7.0 | 27270501 |
| ECLASS 8.0 | 27270501 |
| ECLASS 8.1 | 27270501 |
| ECLASS 9.0 | 27270501 |
| ECLASS 10.0 | 27270790 |
| ECLASS 11.0 | 27270707 |
| ECLASS 12.0 | 27270504 |
| ETIM 5.0 | EC001486 |
| ETIM 6.0 | EC001486 |
| ETIM 7.0 | EC001486 |
| ETIM 8.0 | EC001486 |
| UNSPSC 16.0901 | 41112113 |
Parametry techniczne - Enkoder z kołem pomiarowym (1090983) serii DUV60 - SICK
Nr kat.
OC-SICK015991
Pliki do pobrania - Enkoder z kołem pomiarowym (1090983) serii DUV60 - SICK
- dataSheet_DUV60E-D4KCHADA_1090983_pl.pdf Pobierz
Adres producenta/dystrybutora
SICK Sp. z o.o.
ul. Nakielska 3
01-106 Warszawa
Polska
