| Liczba impulsów na obrót | 2.048 |
| Krok pomiaru (rozdzielczość: mm/impuls) | 0,05 1) 2) |
| Powtarzalność | < 0,1 mm 3) |
1) Przykład kalkulacji: obwód koła pomiarowego / impuls na obrót = 200 mm / 16 384 impulsów na obrót = 0,012 mm/impuls.
2) Wartość bazuje na obwodzie koła pomiarowego. Obwód koła pomiarowego zależy od tolerancji produkcyjnych, objawów zużycia, wybranej siły naprężenia sprężyny oraz zachowania powierzchni koła pomiarowego w przypadku różnych temperatur oraz na różnych powierzchniach pomiarowych. Aby uzyskać jak najdokładniejsze wyniki pomiarów, w odniesieniu do zadań pozycjonowania zaleca się wykonanie przejazdu referencyjnego, aby możliwe było uwzględnienie specyficznych dla aplikacji charakterystyk koła pomiarowego.
3) Wartość bazuje na mechanice ramienia sprężynowego. Odbicie mechaniki koła pomiarowego jest minimalne, co umożliwia uzyskanie precyzyjnych, powtarzalnych pomiarów.
| Interfejs komunikacyjny | Przyrostowy |
| Interfejs komunikacyjny – szczegóły | TTL / HTL |
| Liczba kanałów sygnałowych | 6-kanałowy |
| Typ przyłącza | Wtyk, M23, 12 pinów, promieniowe |
| Pobór mocy | ≤ 0,5 W (bez obciążenia) |
| Napięcie zasilające | 4,5 V ... 30 V |
| Zabezpieczenie przed zamianą biegunów | ✔ |
| Odporność wyjść na zwarcie | ✔ 1) |
| MTTFd: czas do niebezpiecznej awarii | 500 lat(a) (EN ISO 13849-1) 2) 3) |
1) Zwarcie do innego kanału, obwodów napięcia lub masy dopuszczalne maks. przez 30 s.
2) W przypadku tego produktu chodzi o produkt standardowy, a nie o część zabezpieczającą w rozumieniu dyrektywy maszynowej. Obliczenie na podstawie nominalnego obciążenia części, średniej temperatury otoczenia 40 °C, częstości stosowania 8760 h/rok. Wszystkie awarie elektroniczne są uważane za awarie niebezpieczne. Szczegółowe informacje — patrz dokument nr 8015532.
3) Wartość odnosi się do zamontowanego enkodera.
| Obwód koła pomiarowego | 500 mm 1) | |||||
| Powierzchnia koła pomiarowego | Gładka powierzchnia poliuretanowa | |||||
| Montaż | Koło pomiarowe zamontowane z przodu | |||||
| ||||||
| Moment rozruchowy | + 1,2 Ncm (przy 20 °C) | |||||
| Moment obrotowy roboczy | 1,1 Ncm (przy 20 °C) | |||||
| Żywotność łożysk | 3,6 x 10 9 obrotów | |||||
| Minimalna siła naprężenia sprężyny | 4 N 2) 3) | |||||
| Maks. dopuszczalny zakres roboczy sprężyn (praca w trybie ciągłym) | ± 10 mm | |||||
| Trwałość użytkowa elementu sprężystego | > 1,5 mln cykli | |||||
| Pozycja montażowa względna w stosunku do obiektu pomiaru | Zalecana od góry, możliwa od dołu 4) | |||||

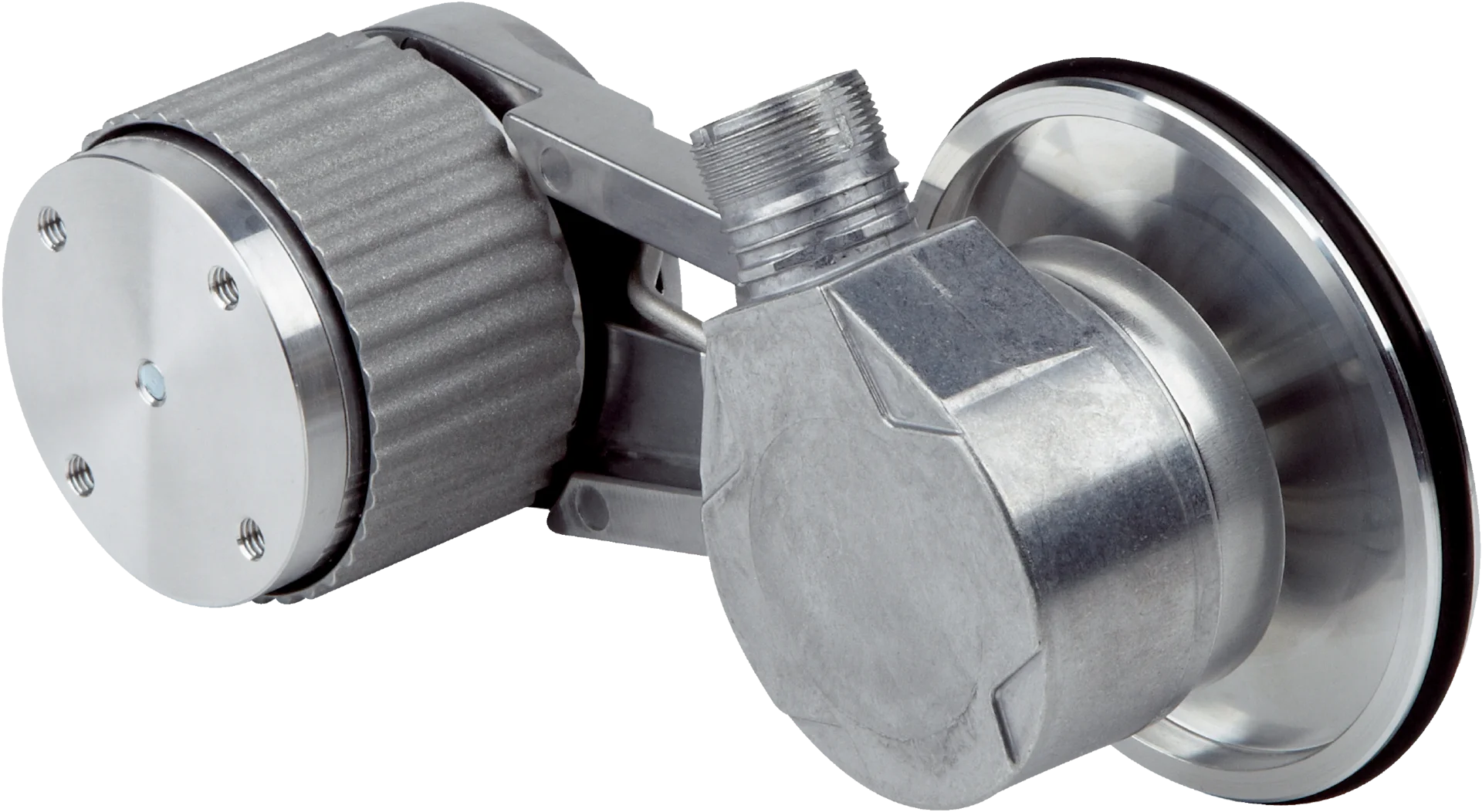

| Zamontowany enkoder | DBS60 Core, DBS60E-S4FA02048, 1075482 | |||||
| Zamontowana mechanika | BEF-MWS120-ARM, 2118239 | |||||
| Wbudowane koło pomiarowe | BEF-MR10500AP, 4084734 |
1) Powierzchnia koła pomiarowego ulega zużyciu. Zależy ono od ciśnienia docisku, przyspieszenia w danej aplikacji, prędkości przesuwania, powierzchni pomiaru, mechanicznego ustawienia koła pomiarowego, temperatury i warunków otoczenia. Zalecamy regularną kontrolę właściwości koła pomiarowego i w razie potrzeby jego wymianę.
2) Prawidłowa siła naprężenia sprężyny w przypadku danego zastosowania powinna minimalizować możliwy poślizg wynikający z warunków otoczenia zastosowania bez uszkadzania przy tym powierzchni pomiarowej.
3) Siłę naprężenia można regulować w 6 zdefiniowanych na stałe poziomach co 4 N. 4 N to wartość jednego kroku.
4) W przypadku montażu od dołu należy uwzględnić masę enkodera podczas naprężenia wstępnego sprężyny.
| EMC | Wg EN 61000-6-2 i EN 61000-6-3 |
| Zakres temperatury roboczej | –30 °C ... +80 °C 1) |
| Zakres temperatur składowania | –40 °C ... +100 °C 1) |
1) Wartość odpowiada najmniejszej wartości temperatury zamontowanych produktów. W celu uzyskania dalszych informacji należy zapoznać się z kartami charakterystyki.
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| China-RoHS | ✔ |
| Certyfikat EAC / DoC | ✔ |
| ECLASS 5.0 | 27270501 |
| ECLASS 5.1.4 | 27270501 |
| ECLASS 6.0 | 27270590 |
| ECLASS 6.2 | 27270590 |
| ECLASS 7.0 | 27270501 |
| ECLASS 8.0 | 27270501 |
| ECLASS 8.1 | 27270501 |
| ECLASS 9.0 | 27270501 |
| ECLASS 10.0 | 27270790 |
| ECLASS 11.0 | 27270707 |
| ECLASS 12.0 | 27270504 |
| ETIM 5.0 | EC001486 |
| ETIM 6.0 | EC001486 |
| ETIM 7.0 | EC001486 |
| ETIM 8.0 | EC001486 |
| UNSPSC 16.0901 | 41112113 |
