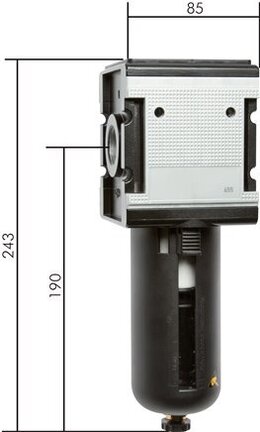

Filtr MULTIFIX, G 1", typosz. 4, zbiornik z tworzywa z osłoną

FILTRY SPRĘŻONEGO POWIETRZA MULTIFIX G 3/4" i G 1", WIELKOŚĆ 4

Zastosowanie filtrów sprężonego powietrza G 3/4" i G 1" serii MULTIFIX, wielkość 4

• Filtry sprężonego powietrza MULTIFIX o wielkości 4 z gwintami G 1/2" i G 3/4" to niezbędne wyposażenie układów pneumatycznych wymagających dużych przepływów
• Filtry Multifix 4 służą do oczyszczenia spręzonego powietrza z zanieczyszczeń stałych (np. pyły, kurz, rdza)
• Filtry sprężonego powietrza Multifix wielkość 4 w ograniczonym stopniu mogą usuwać zanieczyszczenia ciekłe (woda, olej) wykorzystując efekt cyklonowego zawirowania strugi powietrza
• Odpowiedni poziom filtracji  (prawidłowa i wymagana wg. normy klasa czystości sprężonego powietrza) gwarantuje prawidłową pracę elementów układów pneumatycznych, wpływa na uniknięcie awarii i przestojów maszyn i urządzeń, wydłuża trwałości elementów pneumatyki

Zasada działania:

Filtracja cząstek stałych przez wkład filtra ze spieku, filtracja zanieczyszczeń płynnych z wykorzystaniem siły odśrodkowej zawirowanej strugi powietrza

Elementy mocujące i montażowe:

• Do zamocowania indywidualnego filtra o wielkości 4 przeznaczony jest kątownik mocujący W4 (zobacz)
• Do połączenia filtra z innymi elementami FRL w ramach wielkości 4 stosuje się: pakiet łączący standardowy KP4 (zobacz)

Zapasowe wkłady filtracyjne:

Do filtrów Multifix wielkość 4 dostępne są zamienne wkłady filtracyjne FILTER 4F (zobacz)

Zalety stosowania:

• łatwy montaż poszczególnych elementów FRL Multifix w obrębie jednego typoszeregu (wielkości) 4 i tego samego gwintu przez pakiet łączący


Dane techniczne:

• Materiały: korpus - aluminium, uszczelki: NBR, zbiornik kondensatu: poliwęglan (dostępna wersja z osłoną zbiornika i zbiornik metalowy ze wskaźnikiem)

• Medium robocze: sprężone powietrze, gazy neutralne
• Sposób montażu: indywidualnie przewodowo, indywidualnie z użyciem kątownika mocującego lub jako element stacji przygotowania powietrza FRL MULTIFIX po połączeniu z użyciem pakietów łączących
• Zakres temperatur pracy: -10°C do +60°C
• Dokładność filtracji: 5 µm
• Sposób usuwania kondensatu: półautomatyczny *
• Zasada działania półautomatycznego zrzutu kondensatu: jeżeli ciśnienie wejściowe spadnie poniżej minimalnego ciśnienia wejściowego (ok. 1 bar) , to zawór spustowy automatycznie się otworzy *
• Ciśnienie wejściowe: 1,5–16 bar (z metalowym zbiornikiem maks. 20 bar**)

• Przepływ: 8000 l/min
• Maks. ilość kondensatu w zbiorniku: 87 cm³

• ATEX: materialy eksploatacyjne bez własnego potencjalnego źródła zapłonu w odniesieniu do dyrektywy 2014/34/UE

• Opcje wykonania: wersja z osłoną zbiornika - S, wersja ze zbiornikiem metalowym** i wskaźnikiem - M, spust kondensatu automatyczny - AM, spust kondensatu automatyczny NC (0 - 16 bar) - AMNC

* nie należy dokręcać śruby spustowej do oporu gdyż może to spowodować brak otwarcia zaworu i brak zrzutu kondensatu!

** zbiornik metalowy z automatycznym spustem kondensatu wersje AM / AMNC: maks. ciśnienie wejściowe 16 bar

Uwaga: Usunięty kondensat zawierający olej i wodę nie wolno odprowadzać bezpośrednio do kanalizacji lecz należy poddać go separacji w separatorach woda-olej (zobacz)
