Fotoprzekaźnik (1064144) serii GR18 - SICK
SICK

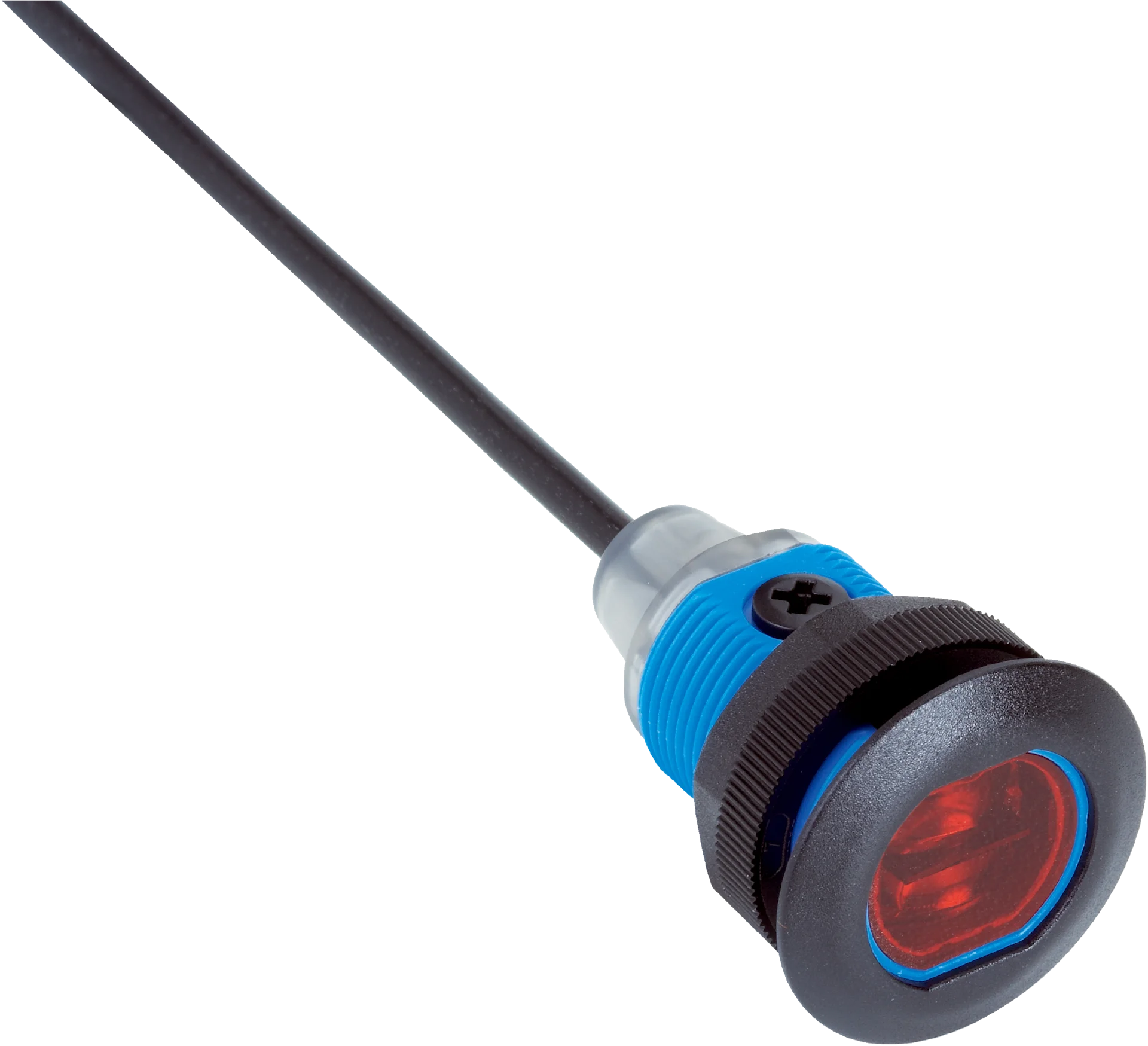

Fotoprzekaźnik (1064144) serii GR18 - SICK

SKU: OC-SICK009175 MPN: 1064144
Producent: SICK
Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:
[email protected]
+48 71 799 45 81
Zapisz na liście
Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Fotoprzekaźnik (1064144) serii GR18 - SICK

Cechy

Zasada działania Fotoprzekaźnik refleksyjny
Szczegóły zasady działania Układ dwusoczewkowy
Wymiary (szer. x wys. x głęb.) 18 mm x 18 mm x 38,1 mm
Kształt korpusu (wyjście wiązki światła) Cylindryczny
Średnica gwintu (korpus) M18 x 1
Oś optyczna Osiowa
Maks. zasięg wykrywania 0,03 m ... 7,2 m 1)
Zasięg wykrywania 0,06 m ... 6 m 1)
Rodzaj światła Widzialne światło czerwone
Nadajnik światła Nadajnik PinPoint 2)
Rozmiar plamki świetlnej (odległość) Ø 175 mm (7 m)
Długość fali 650 nm
Rodzaj ustawiania Brak
Wskazanie
Dioda LED, zielona Wskaźnik stanu
Stale wł.: zasilanie włączone
Żółta LED Status odbioru światła
Stale włączone: brak obiektu
Stale wyłączone: obiekt obecny

1) Odbłyśnik PL80A.

2) Średnia żywotność 100 000 godz. przy T U = +25 °C.

Mechanika/elektryka

Napięcie zasilające U B 10 V DC ... 30 V DC 1)
Tętnienia resztkowe < 5 V ss 2)
Pobór prądu 30 mA
Wyjście przełączające NPN
Tryb przełączania Załączany przez światło
Napięcie sygnału NPN wysoki/niski Ok. U V / ≤ 3 V
Prąd wyjściowy I maks. ≤ 100 mA 3)
Czas odpowiedzi < 500 µs 4)
Częstotliwość przełączania 1.000 Hz 5)
Typ przyłącza Przewód 3-żyłowy, 2 m 6)
Materiał przewodu PVC
Układy zabezpieczające

A 7)

B 8)

D 9)

Klasa ochrony III
Filtr polaryzacyjny ✔
Materiał obudowy Tworzywo sztuczne, ABS
Materiał układu optycznego Tworzywo sztuczne, PMMA
Stopień ochrony IP67
Zakres dostawy Nakrętka mocująca (2 x), Odbłyśnik P250
Kompatybilność elektromagnetyczna (EMC) EN 60947-5-2
Temperatura otoczenia podczas pracy –25 °C ... +55 °C 10)
Temperatura otoczenia podczas przechowywania –40 °C ... +70 °C
Nr pliku UL NRKH.E348498 & NRKH7.E348498

1) Wartości graniczne. Praca w sieci zabezpieczonej przed zwarciem maks. 8A.

2) Nie może być wyższa ani niższa od podanych tolerancji U V .

3) Przy Uv > 24 V lub temperaturze otoczenia > 49 °C, IA max = 50 mA.

4) Czas biegu sygnału przy obciążeniu rezystancyjnym.

5) Przy relacji światło/ciemność 1:1.

6) Nie zginać przewodu w temperaturze poniżej 0 °C.

7) A = przyłącza U V z zabezpieczeniem przed zmianą biegunowości.

8) B = zabezpieczenie wejścia i wyjścia przed zamianą biegunów.

9) D = wyjścia zabezpieczone przed przetężeniami i zwarciami.

10) Przy U v <=24 V i I A < 50 mA.

Certyfikaty

EU declaration of conformity ✔
UK declaration of conformity ✔
ACMA declaration of conformity ✔
MAR declaration of conformity ✔
China-RoHS ✔
certyfikat ECOLAB ✔
Certyfikat cULus ✔
Certyfikat EAC / DoC ✔
Certyfikat bezpieczeństwa fotobiologicznego (DIN EN 62471) ✔

Klasyfikacje

ECLASS 5.0 27270902
ECLASS 5.1.4 27270902
ECLASS 6.0 27270902
ECLASS 6.2 27270902
ECLASS 7.0 27270902
ECLASS 8.0 27270902
ECLASS 8.1 27270902
ECLASS 9.0 27270902
ECLASS 10.0 27270902
ECLASS 11.0 27270902
ECLASS 12.0 27270902
ETIM 5.0 EC002717
ETIM 6.0 EC002717
ETIM 7.0 EC002717
ETIM 8.0 EC002717
UNSPSC 16.0901 39121528

Parametry techniczne - Fotoprzekaźnik (1064144) serii GR18 - SICK

Nr kat.
OC-SICK009175

Pliki do pobrania - Fotoprzekaźnik (1064144) serii GR18 - SICK

  • dataSheet_GRL18S-N1356_1064144_pl.pdf Pobierz
