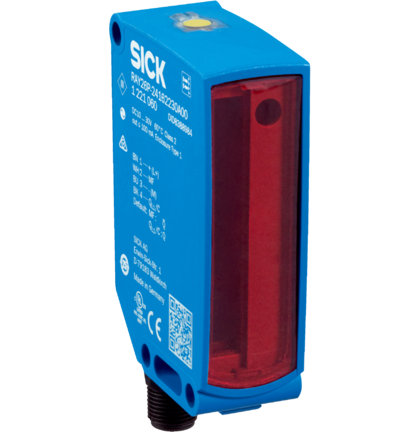

Fotoprzekaźnik (1106994) serii RAY26 Reflex Array - SICK
SKU: OC-SICK018990
MPN: 1106994
Producent:
SICK
Cena netto/szt.
1 899,26 zł
2 336,09 zł
brutto/szt.
.png)
Opis produktu - Fotoprzekaźnik (1106994) serii RAY26 Reflex Array - SICK
Cechy
| Zasada działania | Fotoprzekaźnik refleksyjny |
| Szczegóły zasady działania | Autokolimacja, Reflex Array |
| Wymiary (szer. x wys. x głęb.) | 24,6 mm x 82,5 mm x 53,3 mm |
| Kształt korpusu (wyjście wiązki światła) | Prostopadłościenny |
| Minimalna wielkość obiektu | 1 mm, Niezależna od pozycji detekcja w obrębie pasma światła |
| Wysokość pola detekcji | 20 mm |
| Maks. zasięg wykrywania | 0 m ... 1,5 m 1) 2) |
| Odległość między fotoprzekaźnikiem a odbłyśnikiem | ≥ 0 m |
| Rodzaj światła | Widzialne światło czerwone |
| Nadajnik światła | Nadajnik PinPoint 3) |
| Rozmiar plamki świetlnej (odległość) | 24 mm x 9 mm (1 m) |
| Długość fali | 635 nm |
| Rodzaj ustawiania | BluePilot: uczenie (Teach-in), IO-Link |
| Konfiguracja styku 2 | Wejście zewnętrzne (test), konfiguracja Teach-in, sygnał przełączający |
| AutoAdapt | ✔ |
| Zastosowania specjalne | Wykrywanie obiektów o dużej tolerancji położenia, Wykrywanie perforowanych obiektów, Wykrywanie nierównych i błyszczących obiektów, Wykrywanie przezroczystych obiektów, Wykrywanie płaskich obiektów |
1) Odbłyśnik PL80A.
2) Przy minimalnej wielkości obiektów 1 mm.
3) Średnia żywotność 100 000 godz. przy T U = +25 °C.
Mechanika/elektryka
| Napięcie zasilające U B | 10 V DC ... 30 V DC 1) |
| Tętnienia resztkowe | < 5 V ss |
| Pobór prądu | 25 mA, 40 mA 2) 3) |
| Wyjście przełączające | Push-Pull: PNP/NPN 4) |
| Wyjście Q L1 / C | wyjście przełączające lub tryb IO-Link |
| Funkcja wyjścia | Ustawienie fabryczne: styk 2 / biały: styk normalnie zamknięty NPN (załączany przez światło), styk normalnie otwarty PNP (załączany przez ciemność), styk 4 / czarny: styk normalnie otwarty NPN (załączany przez ciemność), styk normalnie zamknięty PNP (załączany przez światło) |
| Tryb przełączania | Załączany na jasno/ciemno |
| Wybór rodzaju funkcji wyjścia | Przez IO-Link |
| Napięcie sygnału PNP wysoki/niski | Ok. U V - 2,5 V / 0 V |
| Napięcie sygnału NPN wysoki/niski | Ok. Uv / < 2,5 V |
| Prąd wyjściowy I maks. | ≤ 100 mA |
| Czas odpowiedzi | ≤ 3 ms 5) |
| Częstotliwość przełączania | 170 Hz 6) |
| Typ przyłącza | Przewód z 4-biegunowym wtykiem M12, 270 mm 7) |
| Materiał przewodu | PVC |
| Układy zabezpieczające | A 8) B 9) C 10) D 11) |
| Klasa ochrony | III |
| Masa | 80 g |
| Materiał obudowy | Tworzywo sztuczne, VISTAL® |
| Materiał układu optycznego | Tworzywo sztuczne, PMMA |
| Stopień ochrony | IP66 IP67 |
| Temperatura otoczenia podczas pracy | –40 °C ... +60 °C 12) 13) |
| Temperatura otoczenia podczas przechowywania | –40 °C ... +75 °C |
| Nr pliku UL | NRKH.E181493 & NRKH7.E181493 |
1) Wartości graniczne.
2) 16 V DC ... 30 V DC, bez obciążenia.
3) 10 V DC ... 16 V DC, bez obciążenia.
4) Styk 4 oraz styk 2: tego wyjścia przełączającego nie wolno łączyć z innym wyjściem.
5) Czas biegu sygnału przy obciążeniu rezystancyjnym w trybie przełączania.
6) Bei Hell-Dunkel-Verhältnis 1:1 im Schaltmodus.
7) Nie zginać przewodu w temperaturze poniżej 0 °C.
8) A = przyłącza U V z zabezpieczeniem przed zmianą biegunowości.
9) B = zabezpieczenie wejścia i wyjścia przed zamianą biegunów.
10) C = tłumienie impulsów zakłócających.
11) D = wyjścia zabezpieczone przed przetężeniami i zwarciami.
12) Unikanie kondensacji na szybie przedniej czujnika i na odbłyśniku.
13) Zachowanie maks. zmiany temperatury +/-20 K po procedurze uczenia (Teach-in).
Charakterystyka bezpieczeństwa technicznego
| MTTF D | 709 lat(a) |
| DC avg | 0 % |
Interfejs komunikacyjny
| Interfejs komunikacyjny | IO-Link V1.1 |
| Interfejs komunikacyjny – szczegóły | COM2 (38,4 kBaud) |
| Czas cyklu | 2,3 ms |
| Długość danych procesowych | 16 Bit |
| Struktura danych procesowych | Bit 0 = sygnał przełączający Q L1 Bit 1 = sygnał przełączający Q L2 Bit 2 ... 15 = puste |
| VendorID | 26 |
| DeviceID HEX | 0x80025A |
| DeviceID DEC | 8389210 |
Smart Task
| Oznaczenie Smart Task | Logika podstawowa | |||||
| Funkcja logiczna | Bezpośrednie I LUB Okno Histereza | |||||
| Funkcja timera | Dezaktywowany Opóźnienie przy włączaniu Opóźnienie wyłączenia Opóźnienie włączenia i wyłączenia Impuls (One Shot) | |||||
| Inwerter | Tak | |||||
| Częstotliwość przełączania | SIO Direct: 170 Hz 1) SIO Logic: 170 Hz 2) IOL: 170 Hz 3) | |||||
| Czas odpowiedzi | SIO Direct: 3 ms 1) SIO Logic: 3 ms 2) IOL: 3 ms 3) | |||||
| Powtarzalność | SIO Direct: 1,5 ms 1) SIO Logic: 1,5 ms 2) IOL: 1,5 ms 3) | |||||
|
1) SIO Direct: praca czujnika w standardowym trybie I/O bez komunikacji IO-Link i bez wykorzystania wewnętrznej logiki lub parametrów czasowych czujnika (ustawione na „bezpośrednio” / „nieaktywne”).
2) Logika SIO: praca czujnika w standardowym trybie I/O bez komunikacji IO-Link. Wykorzystanie wewnętrznej logiki czujnika lub parametrów czasowych, dodatkowo funkcje automatyzacji.
3) IOL: praca czujnika z pełną komunikacją IO-Link i wykorzystaniem parametrów logiki, czasu i parametrów funkcji automatyzacji.
Diagnostyka
| Status urządzenia | Tak |
| Quality of teach | Tak |
| Quality of run | Tak, Wskaźnik zanieczyszczenia |
Certyfikaty
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| MAR declaration of conformity | ✔ |
| China-RoHS | ✔ |
| Certyfikat cULus | ✔ |
| Certyfikat EAC / DoC | ✔ |
Klasyfikacje
| ECLASS 5.0 | 27270902 |
| ECLASS 5.1.4 | 27270902 |
| ECLASS 6.0 | 27270902 |
| ECLASS 6.2 | 27270902 |
| ECLASS 7.0 | 27270902 |
| ECLASS 8.0 | 27270902 |
| ECLASS 8.1 | 27270902 |
| ECLASS 9.0 | 27270902 |
| ECLASS 10.0 | 27270902 |
| ECLASS 11.0 | 27270902 |
| ECLASS 12.0 | 27270902 |
| ETIM 5.0 | EC002717 |
| ETIM 6.0 | EC002717 |
| ETIM 7.0 | EC002717 |
| ETIM 8.0 | EC002717 |
| UNSPSC 16.0901 | 39121528 |
Parametry techniczne - Fotoprzekaźnik (1106994) serii RAY26 Reflex Array - SICK
Nr kat.
OC-SICK018990
Pliki do pobrania - Fotoprzekaźnik (1106994) serii RAY26 Reflex Array - SICK
- dataSheet_RAY26P-34162130A00_1106994_pl.pdf Pobierz
Adres producenta/dystrybutora
SICK Sp. z o.o.
ul. Nakielska 3
01-106 Warszawa
Polska
