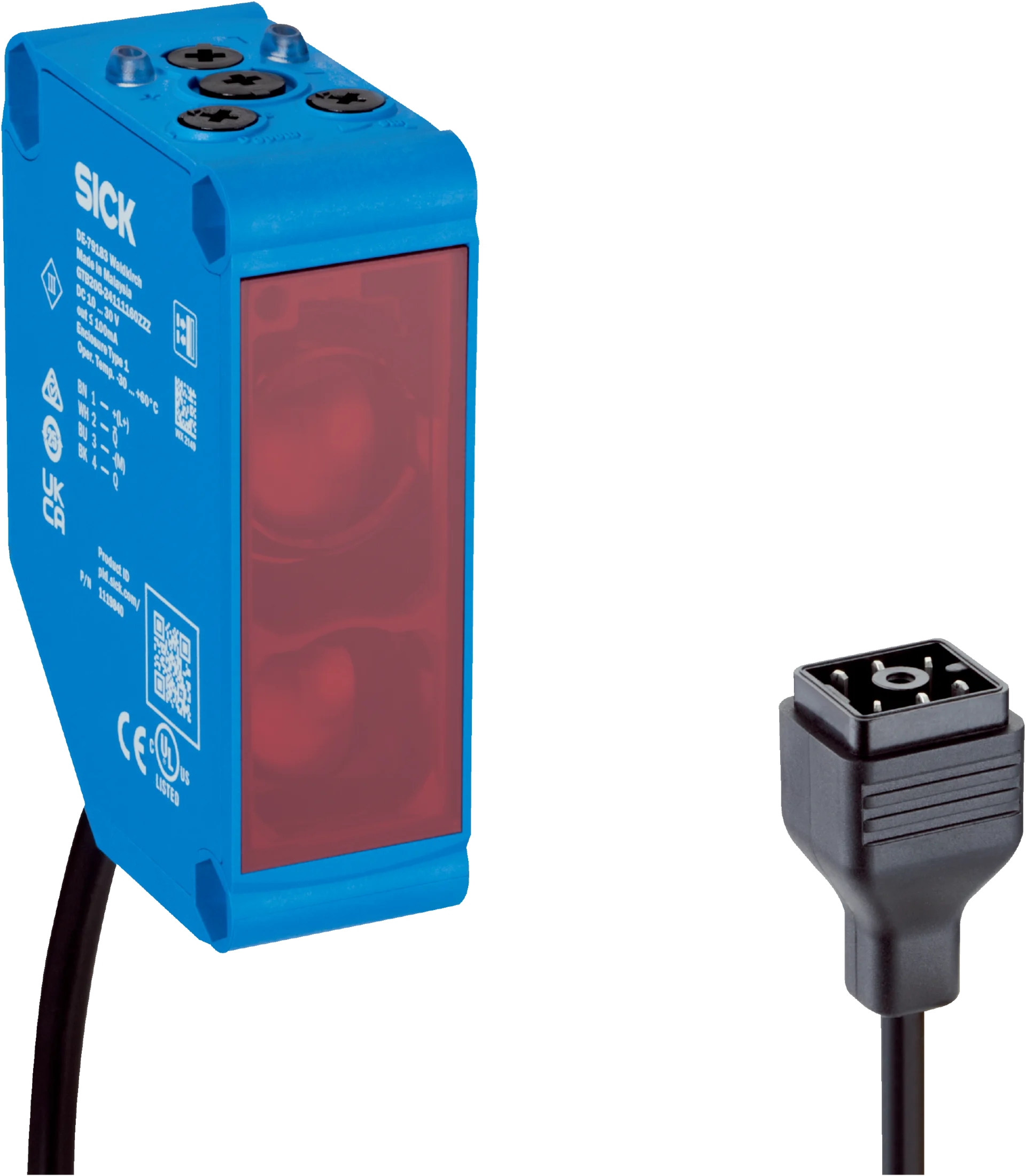

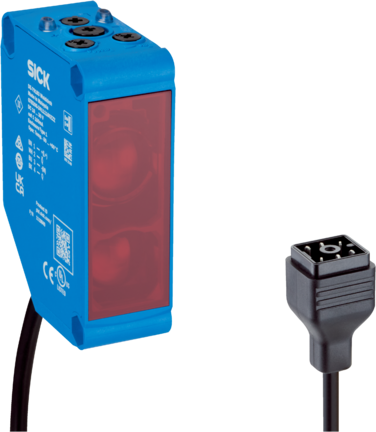

Fotoprzekaźnik (1120796) serii G20 - SICK

Name: Fotoprzekaźnik (1120796) serii G20 - SICK
Brand: SICK
SKU: OC-SICK021792
Price: 1233.54 PLN
Availability: InStock

SKU: OC-SICK021792 MPN: 1120796

Producent: SICK

Cena netto/szt. 1 233,54 zł

1 517,25 zł brutto/szt.

1 233,54 zł netto

szt.

Produkt: Dostępny

Tylko na zamówienie

Koszty dostawy: od 0.00zł

Zapisz na liście

Porównaj

Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Fotoprzekaźnik (1120796) serii G20 - SICK

Cechy

Zasada działania

Fotoprzekaźnik odbiciowy

Szczegóły zasady działania

Tłumienie tła

Zasięg wykrywania
Minimalny zasięg	0,005 m
Maks. zasięg wykrywania	3 m
Zakres ustawienia wartości progowej przełączania dla tłumienia tła	0,1 m ... 3 m
Obiekt referencyjny	Obiekt o współczynniku remisji 90% (odpowiada wzorcowi bieli wg DIN 5033)
Odstęp minimalny pomiędzy ustawionym zasięgiem oraz tłem (czarny 6% / biały 90%)	200 mm, przy odległości 1000 mm

Wiązka transmisyjna
Nadajnik światła	LED
Rodzaj światła	Widzialne światło czerwone
Kształt plamki świetlnej	Prostokątny
Rozmiar plamki świetlnej (odległość)	Ø 28 mm (500 mm)
Maksymalne rozproszenie wiązki światła nadajnika wokół znormalizowanej osi nadawania (kąt odchylenia ukierunkowania)	< +/- 1,5° (przy T _U = +23°C)

Parametry LED
Referencja normatywna	EN 62471:2008-09 \| IEC 62471:2006, modyfikowane
Oznaczenie grupy ryzyka LED	Dowolna grupa
Długość fali	630 nm
Średnia trwałość użytkowa	100 000 h przy T _U = +25°C

Rodzaj ustawiania
Potencjometr 1	Do ustawiania zasięgu, 7 obrotów
Przełącznik trybów pracy	Do odwracania funkcji przełączania (przełączanie jasno/ciemno)
Potencjometr 2	Do ustawiania czasu opóźnienia
Potencjometr 3	Do wyboru czasu opóźnienia

Wskazanie
Dioda LED, zielona	Wskaźnik stanu Stale wł.: zasilanie włączone Stale wył.: brak obiektu
Żółta LED	Status odbioru światła Stale wł.: obiekt obecny

Dane elektryczne

Napięcie zasilające U _e

24 V AC/DC ... 240 V AC/DC ¹⁾

Tętnienia resztkowe

< 10 %

Kategoria użytkowa

DC-13 (wg EN 60947-1)

AC-15 (wg EN 60947-1)

Pobór prądu

≤ 10 mA, ≤ 45 mA, bez obciążenia. Przy 230 V AC/DC, bez obciążenia. Przy 24 V AC/DC

Klasa ochrony

Wyjście cyfrowe
Liczba	2 (Komplementarne)
Rodzaj	Przekaźnik, SPDT, z bezpieczną separacją elektryczną ²⁾
Prąd wyjściowy I _maks.	4 A@250 V AC, 4 A@24 VDC, 0.11 A@250 V DC
	UL: 4 A@250 V AC, general use
	4 A @ 250 V AC, resistive (NO)
	3 A @ 250 V AC, resistive (NC)
	4 A @ 24 V DC, NO, general use
	3 A @ 24 V DC, NC, general use
	R300/B300 (NO contacts only)
Czas odpowiedzi	≤ 15 ms
Częstotliwość przełączania	10 Hz ³⁾
Funkcją czasu	Wyłączone (ustawienie fabryczne), Opóźnienie przy włączaniu, Opóźnienie wyłączenia, Opóźnienie włączenia i wyłączenia
Czas opóźnienia	Regulacja za pomocą przełącznika poziomu czasu, 0 ms ... 10.000 ms, 0 ms (Ustawienie fabryczne)

Przyporządkowanie styków/żył
BN 1	+ (L+)
BU 2	N
GY 3	Relay COM
BK 4	Relay NO Wyjście przekaźnikowe, załączane przez światło, obiekt obecny → wyjście HIGH
WH 5	Relay NC

¹⁾ +- 10 %.

²⁾ Dotyczy tylko urządzeń wytworzonych przed 18 czerwca 2023 r., o kodzie daty od 2324 lub wcześniejszym. W przypadku obciążenia indukcyjnego albo pojemnościowego zapewnić odpowiednie gaszenie iskier. Styki wyjścia przekaźnikowego odizolowane są od napięcia zasilającego poprzez izolację podstawową 3,2 mm. W zależności od aplikacji użytkownik musi zapewnić własne okablowanie, a w razie potrzeby dodatkową izolację.

³⁾ Przy relacji światło/ciemność 1:1.

Dane mechaniczne

Korpus

Prostopadłościenny

Wymiary (szer. x wys. x głęb.)

23,5 mm x 74,5 mm x 63 mm

Przyłącze

Przewód z 6-pinowym wtykiem Q6, kodowanie AC/UC, 300 mm

Szczegóły przyłącza
Nadaje się do zastosowania w chłodniach	Nie zginać przewodu w temperaturze poniżej 0 °C
Długość przewodu (L)	270 mm

Materiał
Obudowa	Tworzywo sztuczne, ABS
Szyba przednia	Tworzywo sztuczne, PMMA
Przewód	Tworzywo sztuczne, PVC
Wtyk	PC

Masa

Ok. 155 g

Dane dotyczące otoczenia

Stopień ochrony	IP65 (EN 60529)
Temperatura otoczenia podczas pracy	–30 °C ... +60 °C ¹⁾
Temperatura otoczenia podczas przechowywania	–40 °C ... +70 °C
Typ. odporność na światło zewnętrzne	Światło słoneczne: ≤ 20.000 lx
Odporność na wstrząsy	30 g, 11 ms (3 dodatnie i 3 ujemne udary wzdłuż osi X, Y, Z, łącznie 18 udarów (EN60068-2-27))
Odporność na drgania	10 Hz ... 1.000 Hz (Amplitude 1 mm, 3 x 30 min (EN60068-2-6))
Wilgotność powietrza	35 % ... 95 %, względna wilgotność powietrza (bez nalotu)
Kompatybilność elektromagnetyczna (EMC)	EN 60947-5-2, EN 61000-6-3
Nr pliku UL	NRKH.E348498 & NRKH7.E348498

¹⁾ Maksymalna temperatura otoczenia wynosi 50 °C (UL).

Klasyfikacje

ECLASS 5.0	27270904
ECLASS 5.1.4	27270904
ECLASS 6.0	27270904
ECLASS 6.2	27270904
ECLASS 7.0	27270904
ECLASS 8.0	27270904
ECLASS 8.1	27270904
ECLASS 9.0	27270904
ECLASS 10.0	27270904
ECLASS 11.0	27270904
ECLASS 12.0	27270903
ETIM 5.0	EC002719
ETIM 6.0	EC002719
ETIM 7.0	EC002719
ETIM 8.0	EC002719
UNSPSC 16.0901	39121528

Parametry techniczne - Fotoprzekaźnik (1120796) serii G20 - SICK

Nr kat.

OC-SICK021792

Pliki do pobrania - Fotoprzekaźnik (1120796) serii G20 - SICK

dataSheet_GTB20M-3ASD116GZZZ_1120796_pl.pdf Pobierz
