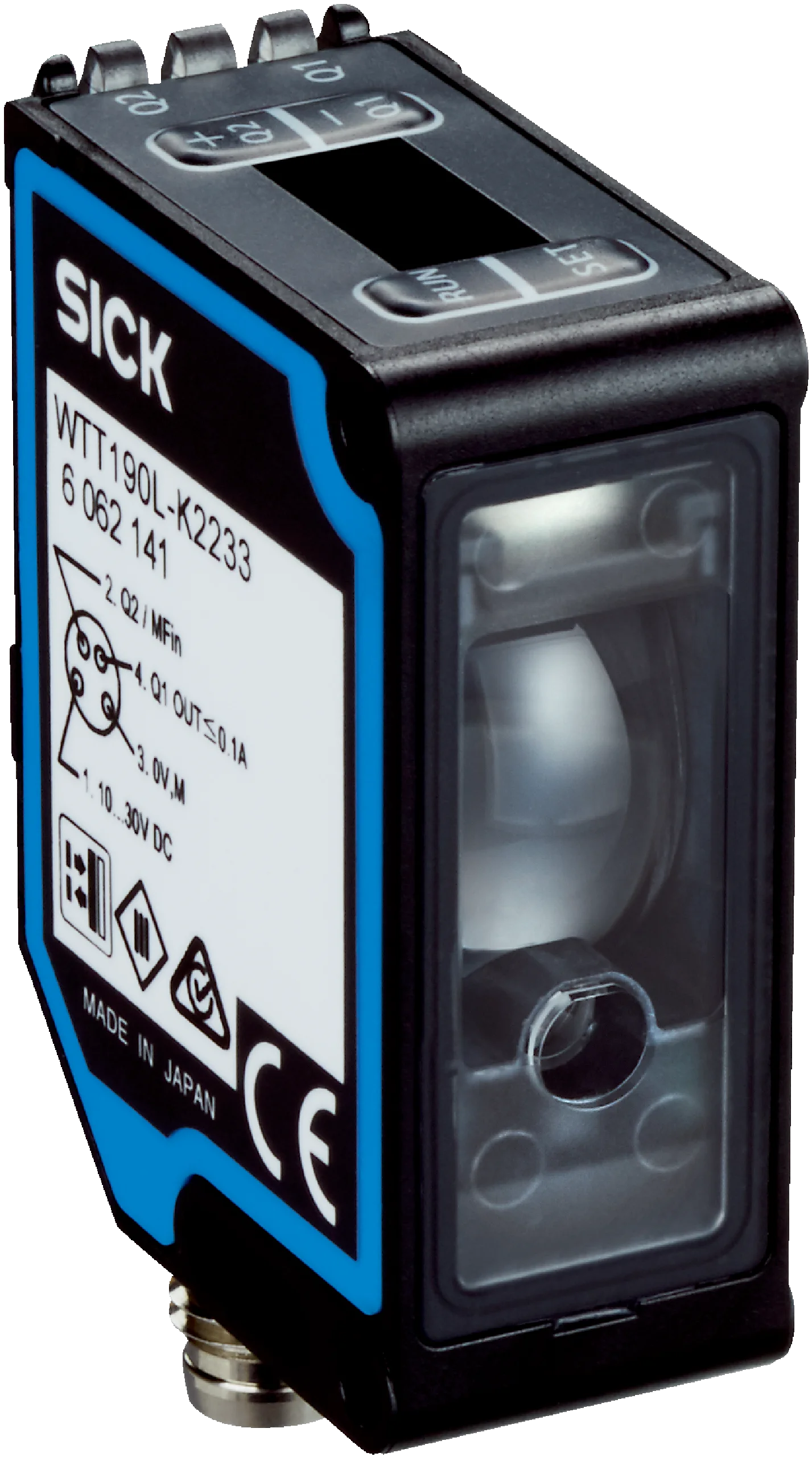

Opis produktu - Fotoprzekaźnik (6067745) serii PowerProx - SICK
Cechy
| Zasada działania | Fotoprzekaźnik odbiciowy |
| Szczegóły zasady działania | Tłumienie tła, czas przelotu wiązki światła |
| Wymiary (szer. x wys. x głęb.) | 17,4 mm x 45,6 mm x 34,7 mm |
| Kształt korpusu (wyjście wiązki światła) | Prostopadłościenny |
| Maks. zasięg wykrywania | 200 mm ... 3.000 mm 1) |
| Zasięg wykrywania | 200 mm ... 3.000 mm 2) 1) |
| Rodzaj światła | Widzialne światło czerwone |
| Nadajnik światła | Laser 3) |
| Rozmiar plamki świetlnej (odległość) | Ø 12 mm (3.000 mm) |
| Długość fali | 658 nm |
| Klasa lasera | 1 (IEC 60825-1 / CDRH 21 CFR 1040.10 & 1040.11) |
| Rodzaj ustawiania | Przycisk Teach-in (2 x), Lokalny interfejs użytkownika z wyświetlaczem i przyciskami (2 x), IO-Link |
| Konfiguracja styku 2 | Wejście zewnętrzne, Wejście uczenia (Teach-in), Wejście czujnik wył., Wyjście detekcji, Wyjście logiki |
1) Materiał pomiarowy o współczynniku remisji 6 ... 90% (w odniesieniu do wzorca bieli DIN 5033).
2) Regulowana.
3) Średnia żywotność 100 000 godz. przy T U = +25 °C.
Mechanika/elektryka
| Napięcie zasilające U B | 10 V DC ... 30 V DC 1) |
| Tętnienia resztkowe | < 5 V ss 2) |
| Pobór prądu | 75 mA 3) |
| Wyjście przełączające | Push-Pull: PNP/NPN 4) 5) |
| Liczba wyjść przełączających | 2 (Q 1 , Q 2 ) 4) |
| Tryb przełączania | Załączany na jasno/ciemno 4) |
| Wybór rodzaju funkcji wyjścia | Możliwość wyboru za pomocą menu |
| Prąd wyjściowy I maks. | ≤ 100 mA |
| Czas odpowiedzi | 0,6 ms, 0,8 ms, 1 ms, 1,8 ms, 3,4 ms, 6,6 ms, 13 ms, 25,8 ms, 51,4 ms, 102,6 ms 6) 7) 8) |
| Częstotliwość przełączania | 833 Hz, 625 Hz, 500 Hz, 278 Hz, 147 Hz, 76 Hz, 38 Hz, 19 Hz, 10 Hz, 4,9 Hz 7) 8) 9) |
| Wyjście analogowe | - |
| Wejście | MF = programowalne wejście i wyjście wielofunkcyjne |
| Typ przyłącza | Wtyk M8, 4-biegunowy |
| Układy zabezpieczające | A 10) B 11) C 12) |
| Klasa ochrony | III |
| Masa | 25 g |
| Materiał obudowy | Tworzywo sztuczne, ABS |
| Materiał układu optycznego | Tworzywo sztuczne, PMMA |
| Stopień ochrony | IP67 |
| Zakres dostawy | Kątownik mocujący BEF-W190 |
| Temperatura otoczenia podczas pracy | –30 °C ... +50 °C 13) |
| Temperatura otoczenia podczas przechowywania | –40 °C ... +70 °C |
| Czas nagrzewania | < 5 min 14) |
| Czas inicjalizacji | < 300 ms |
1) Wartości graniczne. Praca w sieci zabezpieczonej przed zwarciem maks. 8A.
2) Nie może być wyższa ani niższa od podanych tolerancji U V .
3) Bez obciążenia. Przy U V = 24 V.
4) Q1, Q2 = 2 wartości progowe przełączania, aktywny na jasno/ciemno, możliwość wyboru za pomocą przełącznika aktywności na jasno/ciemno.
5) PNP/NPN przełączane.
6) Czas biegu sygnału przy obciążeniu rezystancyjnym.
7) Możliwość ustawienia za pomocą filtra wartości średniej (AVG1, AVG2, AVG4, AVG8, AVG16, AVG32, AVG64, AVG128, AVG256, AVG512).
8) Zależny od odległości od obiektu, odległości od tła i wybranej wartości progowej przełączania.
9) Przy relacji światło/ciemność 1:1.
10) A = przyłącza U V z zabezpieczeniem przed zmianą biegunowości.
11) B = zabezpieczenie wejścia i wyjścia przed zamianą biegunów.
12) C = tłumienie impulsów zakłócających.
13) Uv ≥ 24 V. Przy Tu < –10°C czas nagrzewania < 10 min.
14) W celu uzyskania najlepszej wydajności przestrzegać czasu nagrzewania wynoszącego 5 minut.
Charakterystyka bezpieczeństwa technicznego
| MTTF D | 170,9 lat(a) |
| DC avg | 0 % |
Interfejs komunikacyjny
| Interfejs komunikacyjny | IO-Link V1.1 |
| Interfejs komunikacyjny – szczegóły | COM3 (230,4 kBaud) |
| Czas cyklu | 1 ms |
| Długość danych procesowych | 32 Bit |
| Struktura danych procesowych | Bit 0 = sygnał przełączający Q L1 Bit 1 = sygnał przełączający Q L2 Bit 2 = sygnał detekcji Qint.1 Bit 3 = sygnał detekcji Qint.2 Bit 4 = sygnał detekcji Qint.3 Bit 5 = sygnał detekcji Qint.4 Bit 6 = sygnał detekcji Qint.5 Bit 7 = sygnał detekcji Qint.6 Bit 8 = sygnał detekcji Qint.7 Bit 9 = sygnał detekcji Qint.8 Bit 10 ... 15 = puste Bit 16 ... 31 = wartość odległości |
| VendorID | 26 |
| DeviceID HEX | 0x8001D3 |
| DeviceID DEC | 8389075 |
Smart Task
| Oznaczenie Smart Task | Logika podstawowa | |||||
| Funkcja logiczna | Bezpośrednie I LUB OKNO Histereza | |||||
| Funkcja timera | Dezaktywowany Opóźnienie przy włączaniu Opóźnienie wyłączenia Opóźnienie włączenia i wyłączenia Impuls (One Shot) | |||||
| Inwerter | Tak | |||||
|
Diagnostyka
| ||||
| Status urządzenia | Tak | |||
| Licznik roboczogodzin | Tak | |||
| Licznik godzin pracy z funkcją resetowania | Tak | |||
| Quality of run | Tak | |||
| Pozostała trwałość użytkowa LED nadawczej | Tak |
Certyfikaty
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| MAR declaration of conformity | ✔ |
| China-RoHS | ✔ |
| Certyfikat cULus | ✔ |
| bezpieczeństwo lasera (IEC 60825-1) certyfikat | ✔ |
Klasyfikacje
| ECLASS 5.0 | 27270904 |
| ECLASS 5.1.4 | 27270904 |
| ECLASS 6.0 | 27270904 |
| ECLASS 6.2 | 27270904 |
| ECLASS 7.0 | 27270904 |
| ECLASS 8.0 | 27270904 |
| ECLASS 8.1 | 27270904 |
| ECLASS 9.0 | 27270904 |
| ECLASS 10.0 | 27270904 |
| ECLASS 11.0 | 27270904 |
| ECLASS 12.0 | 27270903 |
| ETIM 5.0 | EC002719 |
| ETIM 6.0 | EC002719 |
| ETIM 7.0 | EC002719 |
| ETIM 8.0 | EC002719 |
| UNSPSC 16.0901 | 39121528 |
Parametry techniczne - Fotoprzekaźnik (6067745) serii PowerProx - SICK
Nr kat.
OC-SICK041581
Pliki do pobrania - Fotoprzekaźnik (6067745) serii PowerProx - SICK
- dataSheet_WTT190LC-B2233A00_6067745_pl.pdf Pobierz
