Fotoprzekaźnik światłowodowe i światłowody (5308081) serii LL3 - SICK
SICK

Fotoprzekaźnik światłowodowe i światłowody (5308081) serii LL3 - SICK

SKU: OC-SICK032241 MPN: 5308081
Producent: SICK
Cena netto/szt. 528,66 zł
650,25 zł brutto/szt.
Fotoprzekaźnik światłowodowe i światłowody (5308081) serii LL3 - SICK
528,66 zł netto
szt.
szt.
Produkt: Dostępny
Tylko na zamówienie więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Fotoprzekaźnik światłowodowe i światłowody (5308081) serii LL3 - SICK

Cechy

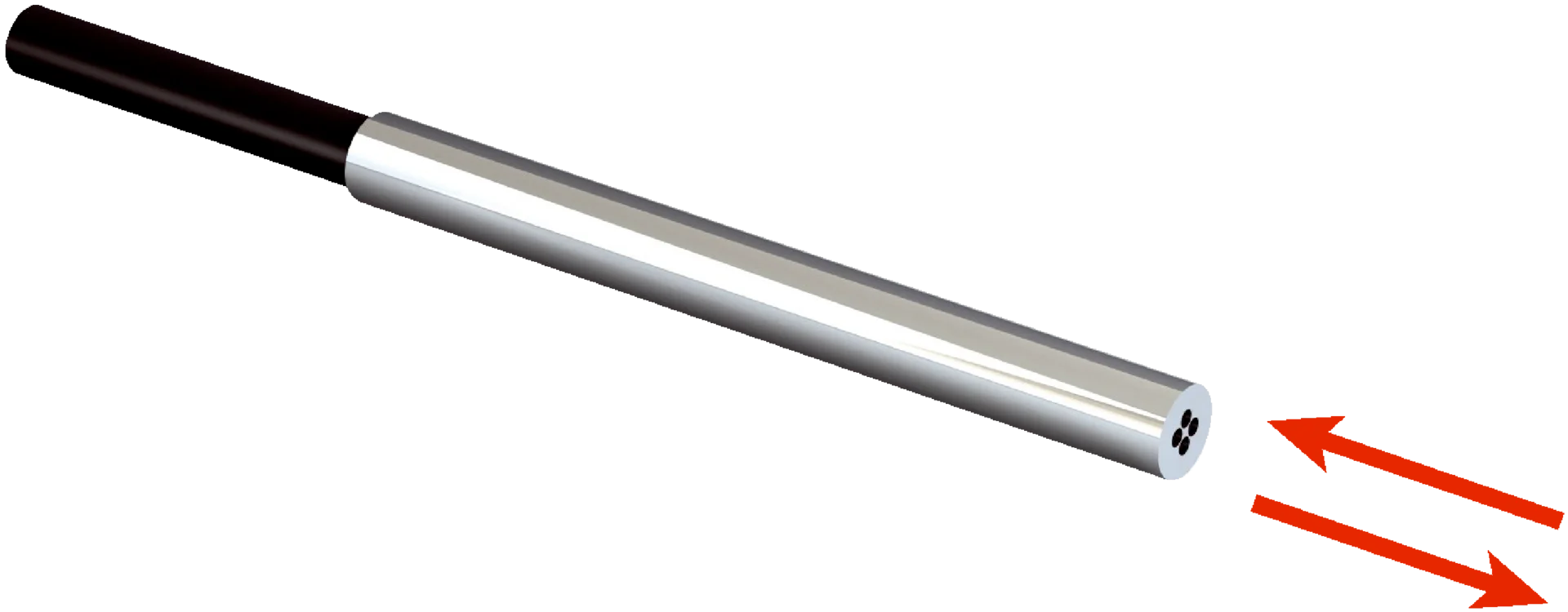

Typ urządzenia Światłowód
Zasada działania System odbiciowy
Do fotoprzekaźników światłowodowych GLL170(T), WLL180, WLL80
Maks. zasięg wykrywania 320 mm (Sensing range WLL80 at 8 ms)
Długość światłowodu 1.000 mm
Materiał, włókno Polymethylmethacrylat (PMMA)
Materiał, płaszcz Polyethylen (PE)
Materiał, głowica światłowodowa Stal nierdzewna
Średnica zewnętrzna, przyłącze przewodu światłowodowego 1,3 mm
Światłowód z możliwością skrócenia ✔
Średnica końcówki gładkiej (największa średnica) 1,5 mm
Kształt głowicy światłowodowej Końcówka gładka
Układ włókien Multifiber – wiązka włókien
Struktura rdzenia S: 2 x Ø 0,25 mm R: 2 x Ø 0,25 mm 1) Multifiber – wiązka włókien
Kąt promieniowania < 60° Nie
Kompatybilność ze światłem podczerwonym (1450 nm) Nie
Zadanie Bardzo elastyczna (statyczna), robotyka (dynamika i elastyczność)
Wysoce elastyczne/elastyczne włókna (promień gięcia 1–4 mm) Tak
Wymagane końcówki przejściowe Nie
Kąt rozproszenia 60°
Zintegrowana soczewka Nie
Minimalna średnica obiektu 0,015 mm 2)
Kompatybilność nakładek optycznych Nie
Cechy szczególne Światłowód elastyczny, najmniejsza, najcieńsza końcówka

1) C = koncentryczny, S = nadajnik, E = odbiornik.

2) Najmniejszy wykrywalny obiekt wykryto przy optymalnej odległości i ustawieniu.

Mechanika/elektryka

Promień gięcia światłowodu 4 mm
Temperatura otoczenia podczas pracy –40 °C ... +70 °C

Klasyfikacje

ECLASS 5.0 27270905
ECLASS 5.1.4 27270905
ECLASS 6.0 27270905
ECLASS 6.2 27270905
ECLASS 7.0 27270905
ECLASS 8.0 27270905
ECLASS 8.1 27270905
ECLASS 9.0 27270905
ECLASS 10.0 27270905
ECLASS 11.0 27270905
ECLASS 12.0 27270905
ETIM 5.0 EC002651
ETIM 6.0 EC002651
ETIM 7.0 EC002651
ETIM 8.0 EC002651
UNSPSC 16.0901 39121528

Zasięgi z WLL80

Tryb pracy 16 µs 18 mm
Tryb pracy 70 µs 65 mm
Tryb pracy 250 µs 120 mm
Tryb pracy 500 µs 150 mm
Tryb pracy 1 ms 180 mm
Tryb pracy 2 ms 210 mm
Tryb pracy 8 ms 320 mm

Zasięgi z WLL180T

Tryb pracy 16 µs 20 mm
Tryb pracy 70 µs 70 mm
Tryb pracy 250 µs 110 mm
Tryb pracy 2 ms 220 mm
Tryb pracy 8 ms 360 mm
Wskazówka Zasięgi w odniesieniu do fotoprzekaźników światłowodowych o rodzaju światła: widzialne światło czerwone

Zasięgi z GLL170

Tryb pracy 250 µs 20 mm

Zasięgi z GLL170T

Tryb pracy 50 µs 30 mm
Tryb pracy 250 µs 60 mm

Parametry techniczne - Fotoprzekaźnik światłowodowe i światłowody (5308081) serii LL3 - SICK

Nr kat.
OC-SICK032241

Pliki do pobrania - Fotoprzekaźnik światłowodowe i światłowody (5308081) serii LL3 - SICK

  • dataSheet_LL3-DR04_5308081_pl.pdf Pobierz
