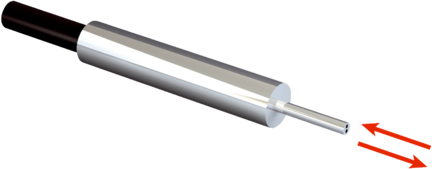

Fotoprzekaźnik światłowodowe i światłowody (5308087) serii LL3 - SICK
SICK

Fotoprzekaźnik światłowodowe i światłowody (5308087) serii LL3 - SICK

SKU: OC-SICK032247 MPN: 5308087
Producent: SICK
Cena netto/szt. 487,06 zł
599,08 zł brutto/szt.
Fotoprzekaźnik światłowodowe i światłowody (5308087) serii LL3 - SICK
487,06 zł netto
szt.
szt.
Produkt: Dostępny
Tylko na zamówienie więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Fotoprzekaźnik światłowodowe i światłowody (5308087) serii LL3 - SICK

Cechy

Typ urządzenia Światłowód
Zasada działania System odbiciowy
Do fotoprzekaźników światłowodowych GLL170(T), WLL180, WLL24 Ex, WLL80
Maks. zasięg wykrywania 240 mm (Sensing range WLL80 at 8 ms)
Długość światłowodu 500 mm
Materiał, włókno Polymethylmethacrylat (PMMA)
Materiał, płaszcz Polyethylen (PE)
Materiał, głowica światłowodowa Stal nierdzewna
Średnica zewnętrzna, przyłącze przewodu światłowodowego 2,2 mm
Światłowód z możliwością skrócenia ✔
Średnica końcówki gładkiej (największa średnica) 3 mm
Kształt głowicy światłowodowej Końcówka gładka
Układ włókien Monofiber
Struktura rdzenia 2 x Ø 0,25 mm 1) Monofiber
Kąt promieniowania < 60° Nie
Kompatybilność ze światłem podczerwonym (1450 nm) Nie
Zadanie Bardzo elastyczna (statyczna), robotyka (dynamika i elastyczność)
Średnica/rozmiar gwintu od zwężenia 2 mm ≥ 0,82 mm
Długość zwężenia ≥ 5 mm
Wysoce elastyczne/elastyczne włókna (promień gięcia 1–4 mm) Nie
Wymagane końcówki przejściowe Nie
Kąt rozproszenia 60°
Zintegrowana soczewka Nie
Minimalna średnica obiektu 0,015 mm 2)
Kompatybilność nakładek optycznych Nie
Cechy szczególne Idealny do małych niedostępnych obiektów. Maksymalnie kompaktowy, cienkie końcówki, elastyczny

1) C = koncentryczny, S = nadajnik, E = odbiornik.

2) Najmniejszy wykrywalny obiekt wykryto przy optymalnej odległości i ustawieniu.

Mechanika/elektryka

Promień gięcia światłowodu 4 mm
Temperatura otoczenia podczas pracy –40 °C ... +70 °C

Klasyfikacje

ECLASS 5.0 27270905
ECLASS 5.1.4 27270905
ECLASS 6.0 27270905
ECLASS 6.2 27270905
ECLASS 7.0 27270905
ECLASS 8.0 27270905
ECLASS 8.1 27270905
ECLASS 9.0 27270905
ECLASS 10.0 27270905
ECLASS 11.0 27270905
ECLASS 12.0 27270905
ETIM 5.0 EC002651
ETIM 6.0 EC002651
ETIM 7.0 EC002651
ETIM 8.0 EC002651
UNSPSC 16.0901 39121528

Zasięgi z WLL80

Tryb pracy 16 µs 10 mm
Tryb pracy 70 µs 35 mm
Tryb pracy 250 µs 65 mm
Tryb pracy 500 µs 80 mm
Tryb pracy 1 ms 95 mm
Tryb pracy 2 ms 150 mm
Tryb pracy 8 ms 240 mm

Zasięgi z WLL180T

Tryb pracy 16 µs 10 mm
Tryb pracy 70 µs 30 mm
Tryb pracy 250 µs 60 mm
Tryb pracy 2 ms 140 mm
Tryb pracy 8 ms 225 mm
Wskazówka Zasięgi w odniesieniu do fotoprzekaźników światłowodowych o rodzaju światła: widzialne światło czerwone

Zasięgi z GLL170

Tryb pracy 250 µs 10 mm

Zasięgi z GLL170T

Tryb pracy 50 µs 10 mm
Tryb pracy 250 µs 30 mm
