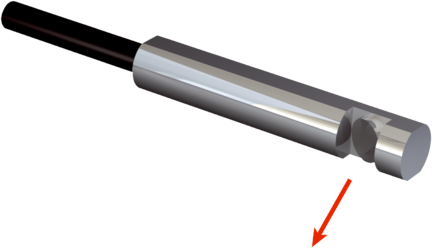

Fotoprzekaźnik światłowodowe i światłowody (5313038) serii LL3 - SICK
SKU: OC-SICK032360
MPN: 5313038
Producent:
SICK
Cena netto/szt.
1 835,63 zł
2 257,82 zł
brutto/szt.
.png)
Opis produktu - Fotoprzekaźnik światłowodowe i światłowody (5313038) serii LL3 - SICK
Cechy
| Typ urządzenia | Światłowód |
| Zasada działania | System barierowy |
| Szczegóły zasady działania | Składa się z nadajnika i odbiornika |
| Do fotoprzekaźników światłowodowych | GLL170(T), WLL180, WLL24 Ex, WLL80 |
| Maks. zasięg wykrywania | 3.600 mm (Sensing range WLL80 at 8 ms) |
| Długość światłowodu | 2.000 mm |
| Materiał, włókno | Polymethylmethacrylat (PMMA) |
| Materiał, płaszcz | Polyethylen (PE) |
| Materiał, głowica światłowodowa | Stal nierdzewna |
| Średnica zewnętrzna, przyłącze przewodu światłowodowego | 2,2 mm |
| Światłowód z możliwością skrócenia | ✔ |
| Kształt głowicy światłowodowej | Odbicie 90° |
| Układ włókien | Monofiber |
| Struktura rdzenia | Ø 1,0 mm Monofiber |
| Kąt promieniowania < 60° | Tak |
| Kompatybilność ze światłem podczerwonym (1450 nm) | Nie |
| Wysoce elastyczne/elastyczne włókna (promień gięcia 1–4 mm) | Nie |
| Wymagane końcówki przejściowe | Nie |
| Kąt rozproszenia | 10,85° |
| Zintegrowana soczewka | Tak |
| Minimalna średnica obiektu | 0,2 mm 1) |
| W zakresie dostawy | Mocowanie, 2 x złącze zaciskowe, przecinarka do światłowodów FC (5304141), płaszcz ochronny do głowicy światłowodowej |
| Kompatybilność nakładek optycznych | Nie |
| Cechy szczególne | Odbicie 90° zintegrowane, największy zasięg |
1) Najmniejszy wykrywalny obiekt wykryto przy optymalnej odległości i ustawieniu.
Mechanika/elektryka
| Promień gięcia światłowodu | 25 mm |
| Temperatura otoczenia podczas pracy | –40 °C ... +100 °C |
Klasyfikacje
| ECLASS 5.0 | 27270905 |
| ECLASS 5.1.4 | 27270905 |
| ECLASS 6.0 | 27270905 |
| ECLASS 6.2 | 27270905 |
| ECLASS 7.0 | 27270905 |
| ECLASS 8.0 | 27270905 |
| ECLASS 8.1 | 27270905 |
| ECLASS 9.0 | 27270905 |
| ECLASS 10.0 | 27270905 |
| ECLASS 11.0 | 27270905 |
| ECLASS 12.0 | 27270905 |
| ETIM 5.0 | EC002651 |
| ETIM 6.0 | EC002651 |
| ETIM 7.0 | EC002651 |
| ETIM 8.0 | EC002651 |
| UNSPSC 16.0901 | 39121528 |
Zasięgi z WLL80
| Tryb pracy 16 µs | 320 mm |
| Tryb pracy 70 µs | 1.005 mm |
| Tryb pracy 250 µs | 1.595 mm |
| Tryb pracy 500 µs | 2.090 mm |
| Tryb pracy 1 ms | 2.350 mm |
| Tryb pracy 2 ms | 3.055 mm |
| Tryb pracy 8 ms | 3.600 mm |
Zasięgi z WLL180T
| Tryb pracy 16 µs | 180 mm |
| Tryb pracy 70 µs | 600 mm |
| Tryb pracy 250 µs | 1.100 mm |
| Tryb pracy 2 ms | 2.500 mm |
| Tryb pracy 8 ms | 3.300 mm |
| Wskazówka | Zasięgi w odniesieniu do fotoprzekaźników światłowodowych o rodzaju światła: widzialne światło czerwone |
Zasięgi z GLL170
| Tryb pracy 250 µs | 590 mm |
Zasięgi z GLL170T
| Tryb pracy 50 µs | 530 mm |
| Tryb pracy 250 µs | 790 mm |
Parametry techniczne - Fotoprzekaźnik światłowodowe i światłowody (5313038) serii LL3 - SICK
Nr kat.
OC-SICK032360
Pliki do pobrania - Fotoprzekaźnik światłowodowe i światłowody (5313038) serii LL3 - SICK
- dataSheet_LL3-TK16_5313038_pl.pdf Pobierz
Adres producenta/dystrybutora
SICK Sp. z o.o.
ul. Nakielska 3
01-106 Warszawa
Polska
