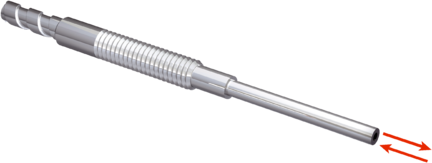

Fotoprzekaźnik światłowodowe i światłowody (5326021) serii LL3 - SICK

SKU: OC-SICK032685 MPN: 5326021

Producent: SICK

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

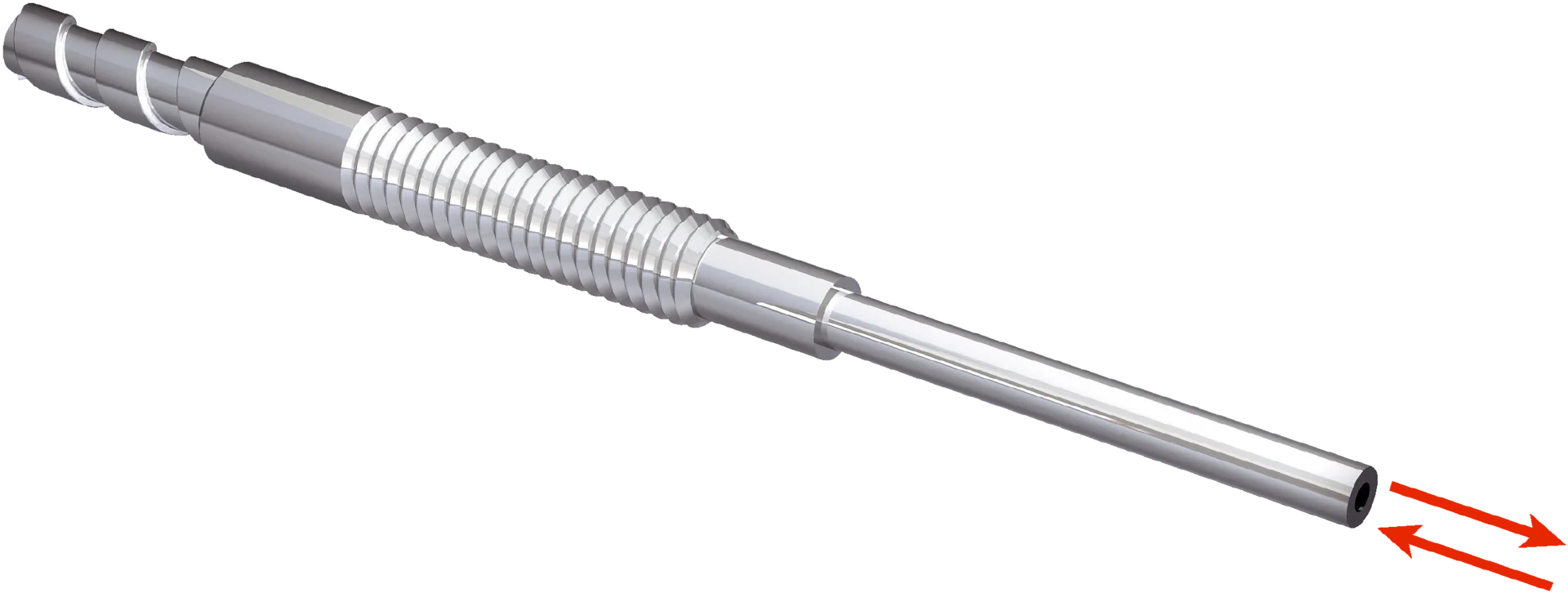

Opis produktu - Fotoprzekaźnik światłowodowe i światłowody (5326021) serii LL3 - SICK

Typ urządzenia	Światłowód
Zasada działania	System odbiciowy
Do fotoprzekaźników światłowodowych	GLL170(T), WLL180, WLL80
Maks. zasięg wykrywania	1.260 mm (Sensing range WLL80 at 8 ms)
Długość światłowodu	1.000 mm
Materiał, włókno	Szkło
Materiał, płaszcz	Stal nierdzewna
Materiał, głowica światłowodowa	Stop miedzi i cynku (CuZn)
Średnica zewnętrzna, przyłącze przewodu światłowodowego	2,2 mm
Średnica gwintu (korpus)	M4
Kształt głowicy światłowodowej	Końcówka gwintowana, Długa końcówka, Elastyczna końcówka
Układ włókien	Multifiber – wiązka włókien
Struktura rdzenia	S: 380 x Ø 0,5 µm R: 380 x Ø 0,5 µm Multifiber – wiązka włókien
Kąt promieniowania < 60°	Nie
Kompatybilność ze światłem podczerwonym (1450 nm)	Tak ¹⁾
Zadanie	Odporna na wysoką temperaturę (≥100°C)
Średnica/rozmiar gwintu od zwężenia 2 mm	≥ 2,1 mm
Długość zwężenia	≥ 90 mm
Średnica zwężenia	≥ 2,1 mm
Wysoce elastyczne/elastyczne włókna (promień gięcia 1–4 mm)	Nie
Wymagane końcówki przejściowe	Nie
Kąt rozproszenia	60°
Zintegrowana soczewka	Nie
Najmniejszy promień gięcia końcówki	10 mm
Minimalna średnica obiektu	0,02 mm ²⁾
W zakresie dostawy	Mocowanie, 2 x nakrętka sześciokątna M4, 1 x podkładka
Kompatybilność nakładek optycznych	Nie

¹⁾ Możliwe zredukowane zasięgi w przypadku stosowania wzmacniacza światłowodowego ze światłem podczerwonym.

²⁾ Najmniejszy wykrywalny obiekt wykryto przy optymalnej odległości i ustawieniu.

Promień gięcia światłowodu	25 mm
Promień gięcia końcówki rurkowej	10 mm
Temperatura otoczenia podczas pracy	–30 °C ... +350 °C

Tryb pracy 16 µs	55 mm
Tryb pracy 70 µs	220 mm
Tryb pracy 250 µs	580 mm
Tryb pracy 2 ms	1.170 mm
Tryb pracy 8 ms	1.240 mm
Wskazówka	Zasięgi w odniesieniu do fotoprzekaźników światłowodowych o rodzaju światła: widzialne światło czerwone
