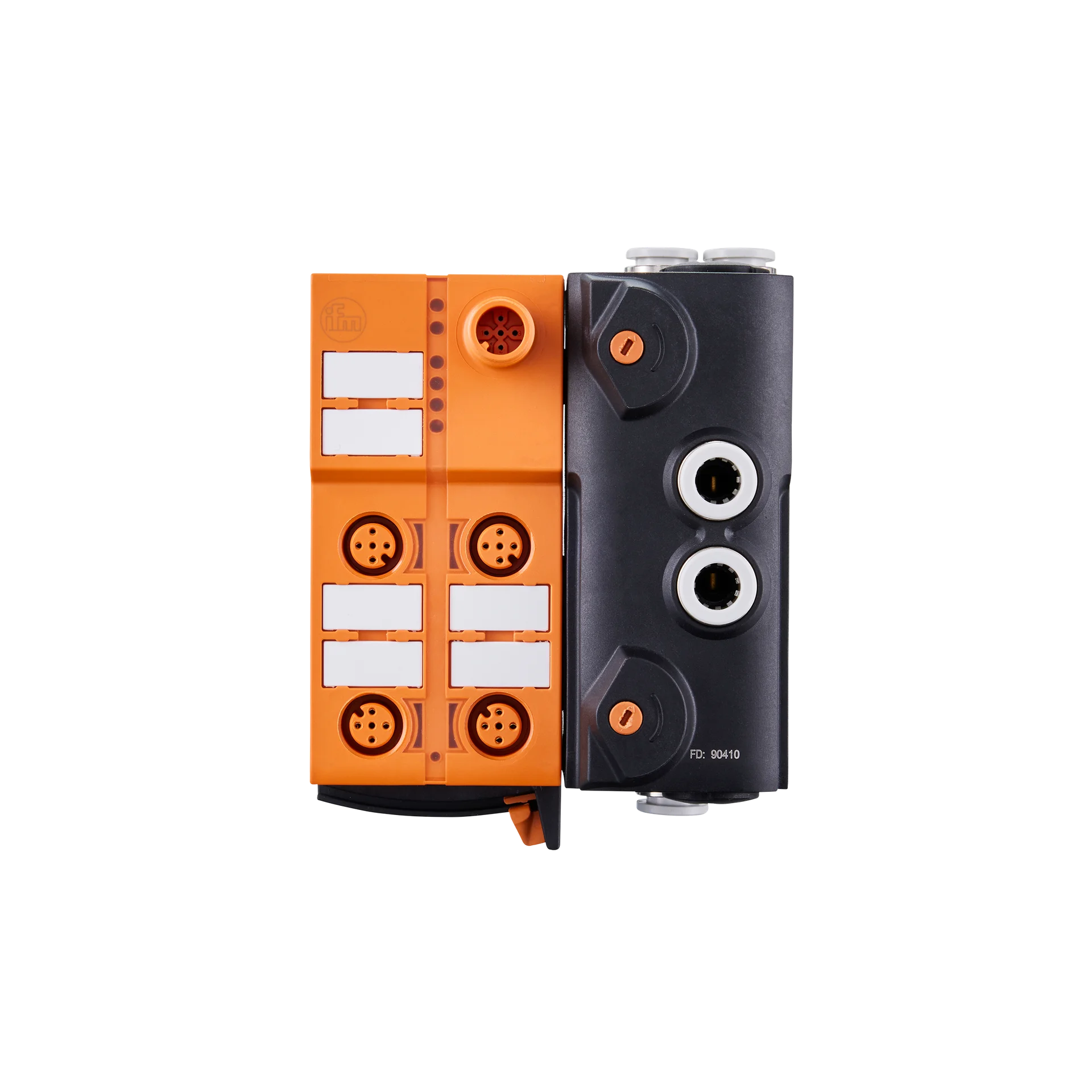

IO-Link AirBox z technologią szybkiego montażu IOL AirBox 2x3/2 4x2DI (AL5228) - IFM
SKU: OC-IFM000597
MPN: AL5228
Producent:
IFM
Cena netto/szt.
1 426,95 zł
1 755,15 zł
brutto/szt.
.png)
Opis produktu - IO-Link AirBox z technologią szybkiego montażu IOL AirBox 2x3/2 4x2DI (AL5228) - IFM
- Do zdecentralizowanego załączania cylindrów i aktuatorów zaworów
- Duża wydajność energetyczna dzięki zdecentralizowanemu zastosowaniu w pobliżu aktuatora
- Prostszy montaż i podłączanie oprzewodowania
- Łatwy montaż bez narzędzi i oprzewodowania dzięki technologii szybkiego mocowania
- Połączenie urządzenia IO-Link i zaworu elektromagnetycznego
Cechy produktu
| Liczba wejść i wyjść | Liczba wejść binarnych: 8; Liczba wyjść pneumatycznych: 2 |
Aplikacja
| Wykonanie | Obudowa do montażu na szynę DIN |
| Aplikacja | montaż obiektowy; do stosowania w środowiskach wilgotnych |
| Media | Powietrze sprężone |
| Temperatura medium[°C] | -10...50 |
Dane elektryczne
| Napięcie zasilania[V] | 18...30 DC; (zgodnie z SELV/PELV) |
| Napięcie znamionowe DC[V] | 24 |
| Pobór prądu[mA] | 80...680; (24 V DC, pełne obciążenie) |
Wejścia / wyjścia
| Liczba wejść i wyjść | Liczba wejść binarnych: 8; Liczba wyjść pneumatycznych: 2 |
Wejścia
| Liczba wejść binarnych | 8; (4 x 2) |
| Obwód wejść binarnych | PNP |
| Zasilanie wejść | US |
| Zasilanie[V] | 18...30; (z napięcia zasilającego) |
| Maksymalna obciążalność wejść łącznie[mA] | 400 |
| Prąd wejściowy Wysoki[mA] | 2...3,5 |
| Prąd wejściowy Niski[mA] | 0...1,5 |
| Poziom przełączania Wysoki[V] | > 11 |
| Wejścia cyfrowe zabezpieczone przeciwzwarciowo | tak |
Wyjścia
| Liczba wyjść pneumatycznych | 2 |
| Wyjścia zasilania aktuatora | US |
Interfejsy
| Interfejs komunikacyjny | IO-Link | ||||
| Typ transmisji | COM2 (38,4 kBaud) | ||||
| IO-Link Revision | 1.1 | ||||
| Norma SDCI | IEC 61131-9 | ||||
| SIO tryb | nie | ||||
| Wymagany typ portu mastera | A | ||||
| Min.czas cyklu procesu[ms] | 2,7 | ||||
| Obsługiwane DeviceID |
|
Warunki pracy
| Temperatura otoczenia[°C] | -10...55 | ||
| Uwaga dot. temperatury otoczenia |
| ||
| Maks. wilgotność względna powietrza[%] | 90; (bez kondensacji) | ||
| Maks. wysokość nad poziomem morza[m] | 4000 | ||
| Ochrona | IP 65; IP 67 | ||
| Stopień zabrudzenia | 2 |
Dane mechaniczne
| Waga[g] | 427,9 | |||
| Obudowa | prostopadłościan | |||
| Typ montażu | Montaż na szynie DIN; szybki montaż; bezpośrednie podłączenie do płaskiego kabla AS-i; (TH35 (EN 60715)) | |||

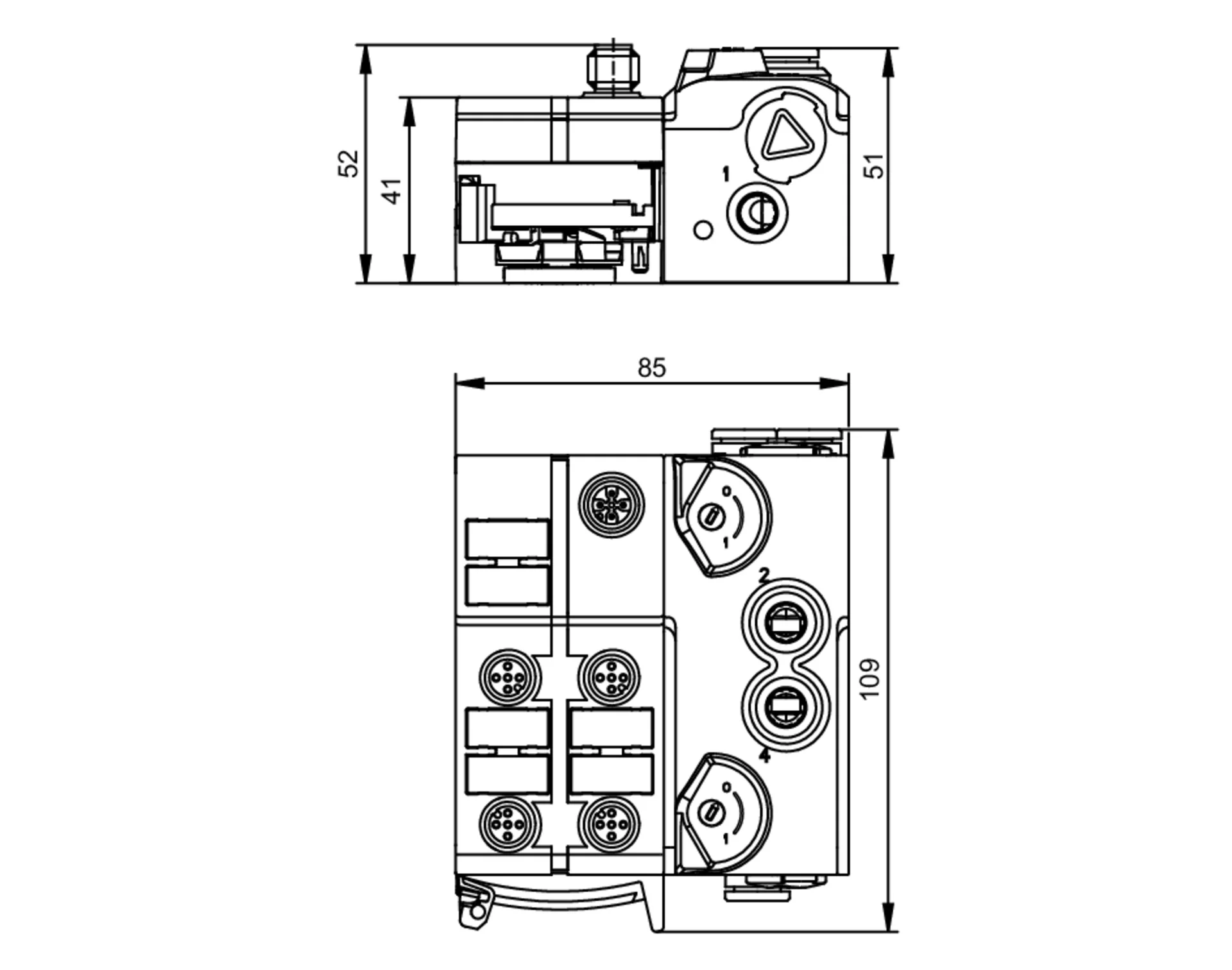

| Wymiary[mm] | 109 x 85 x 52 | |||
| Materiał | obudowa: PA 6.6; Obudowa AirBox: PA 6; uszczelnienie: TPE; uszczelnienia: NBR | |||
| System pneumatyczny | 2 x 3/2-drogowe zawory suwakowe (nieprzecinające się) | |||
| Zakres ciśnienia roboczego |
| |||
| Przepływ powietrza przy 6/5 bar[l/min] | 500 | |||
| Skład sprężonego powietrza | sprężone powietrze niezaolejone klasy 6-3-1; sprężone powietrze zaolejone klasy 6-3-4 | |||
| Sterowanie ręczne | naciśnij/zwolnij lub naciśnij/obróć/zablokuj | |||
| Przyłącza rurowe | 8 mm | |||
| Wylot powietrza | wylot powietrza można podłączyć poprzez połączenie rurowe |
Wyświetlacze / elementy robocze
| Wyświetlacz |
|
Akcesoria
| Dostarczane elementy |
| |||||||
| Akcesoria (opcjonalne) |
|
Uwagi
| Uwagi |
| |||||
| Sztuk w opakowaniu | 1 szt. |
Połączenie elektryczne - Gniazdo
| Wejście binarne X1.0...X1.3 | Konektor: 4 x M12; kodowanie: A |
Połączenie elektryczne - wtyk
| Zasilanie X1 | Konektor: 1 x M12; kodowanie: A |
Diagramy i grafiki
| Diagramy i grafiki | ||
|---|---|---|
| Symbol pneumatyczny |
|
Parametry techniczne - IO-Link AirBox z technologią szybkiego montażu IOL AirBox 2x3/2 4x2DI (AL5228) - IFM
Nr kat.
OC-IFM000597
Adres producenta/dystrybutora
ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
