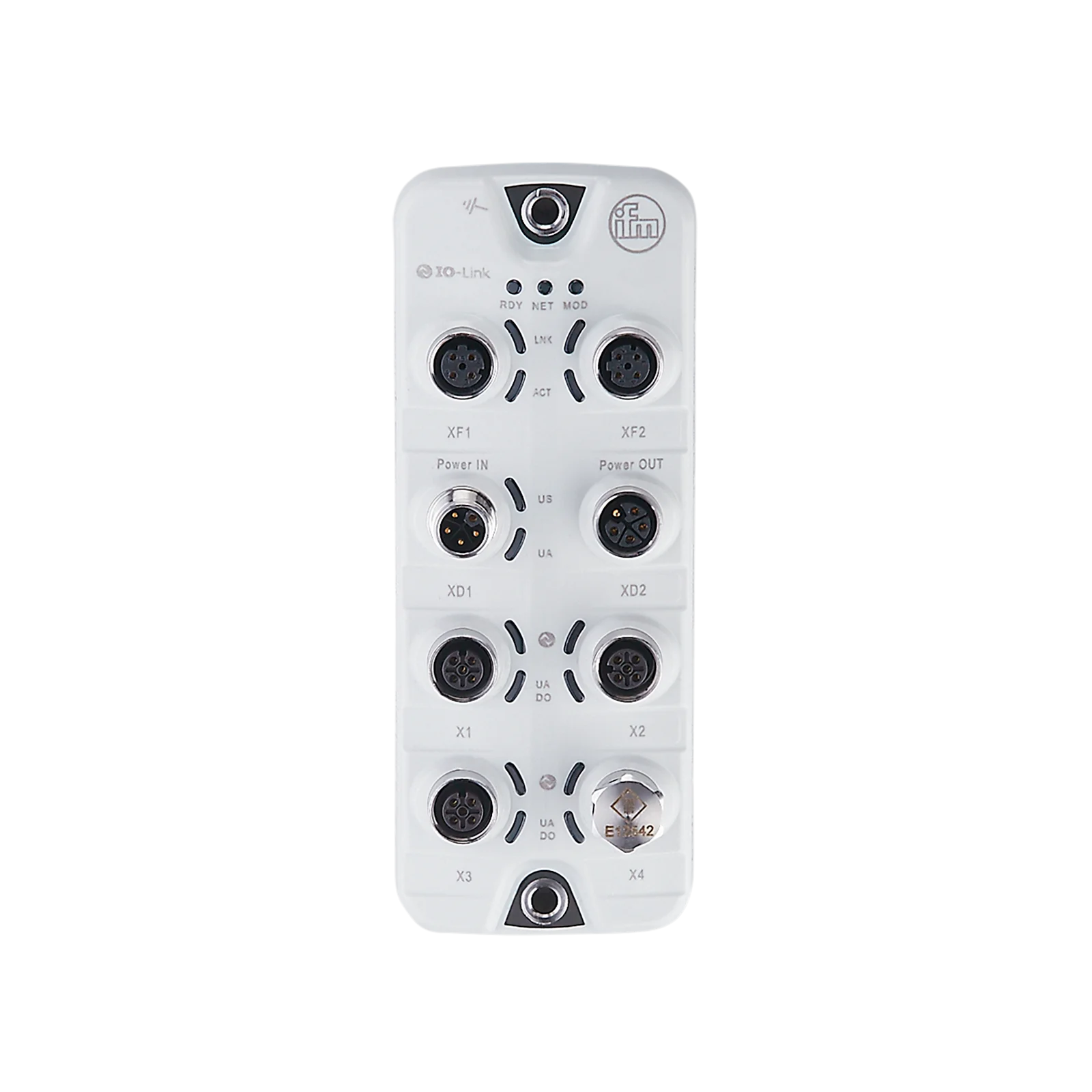

IO-Link Master z interfejsem EtherNet/IP IO-Link Master PFL EIP 4P IP69K (AL1421) - IFM
SKU: OC-IFM000496
MPN: AL1421
Producent:
IFM
Cena netto/szt.
2 045,25 zł
2 515,66 zł
brutto/szt.
.png)
Opis produktu - IO-Link Master z interfejsem EtherNet/IP IO-Link Master PFL EIP 4P IP69K (AL1421) - IFM
- Łączenie łańcucha zasilania z wykorzystaniem standaryzowanej techniki łączeniowej M12 z kodowaniem L
- Konfigurowalne ograniczenie prądowe dla każdego portu zapewnia bezpieczną pracę
- Pomiar napięcia i prądu dla kazdego portu do monitorowania energii
- Podłączanie elementów wykonawczych do 2 A
- Do podłączania nawet czterech urządzeń IO-Link
Aplikacja
| Aplikacja | strefy sterylne; Moduły I/O do zastosowań sieciowych |
| Funkcja łańcuchowa | Zasilanie; złącze sieciowe |
Dane elektryczne
| Napięcie zasilania[V] | 20...28 DC; (US ; do PELV) |
| Pobór prądu[mA] | 300...3900; (US) |
| Klasa ochrony | III |
| Dodatkowe zasilanie[V] | 20...30 DC; (UA) |
| Napęd siłownika UA | |
|---|---|
| Maks. całkowity prąd obciążenia[A] | 8 |
| Obciążalność na port[A] | 2; (nastawny: 0...2; Ustawienia fabryczne: 2) |
| Zasilanie czujnika US | |
|---|---|
| Maks. całkowity prąd obciążenia[A] | 3,6 |
| Obciążalność na port[A] | 2; (nastawny: 0...2; Ustawienia fabryczne: 0,45) |
Wejścia / wyjścia
| Całkowita ilość wejść i wyjść | 12; (konfigurowalne) |
| Liczba wejść i wyjść | Liczba wejść binarnych: 4; Liczba wyjść binarnych: 8 |
Wejścia
| Liczba wejść binarnych | 4; (IO-Link Port Class B: 4 x 1) |
| Poziom przełączania Wysoki[V] | 11...30 |
| Poziom przełączania Niski[V] | 0...5 |
| Wejścia cyfrowe zabezpieczone przeciwzwarciowo | tak |
Wyjścia
| Liczba wyjść binarnych | 8; (IO-Link Port Class B: 4 x 2) |
| Zabezpieczenie przed zwarciem | tak |
| Napęd siłownika UA | |
|---|---|
| Maks. prąd obciążenia na wyjście[mA] | 2000 |
| Zasilanie czujnika US | |
|---|---|
| Maks. prąd obciążenia na wyjście[mA] | 2000 |
Interfejsy
| Interfejs komunikacyjny | Ethernet; IO-Link |
| Ethernet - EtherNet/IP | |||||
|---|---|---|---|---|---|
| Standard transmisji danych | 10Base-T; 100Base-TX | ||||
| Prędkość transmisji | 10 MBit/s; 100 MBit/s | ||||
| Protokół | EtherNet/IP | ||||
| Ustawienia fabryczne |
| ||||
| Notatka n/t interfejsów |
|
| IO-Link Master | |
|---|---|
| Typ transmisji | COM1 (4,8 kBaud); COM2 (38,4 kBaud); COM3 (230,4 kBaud) |
| IO-Link Revision | 1.1 |
| Liczba portów klasy B | 4 |
Warunki pracy
| Temperatura otoczenia[°C] | -25...60 | ||||
| Temperatura składowania[°C] | -25...85 | ||||
| Maks. wilgotność względna powietrza[%] | 90 | ||||
| Ochrona | IP 65; IP 66; IP 67; IP 69K; (działanie z zaślepkami stali nierdzewnej: IP 69K) | ||||
| Stopień ochrony (NEMA 250) | 6P | ||||
| Stopień zabrudzenia | 2 | ||||
| Chemikalia |
|
Testy / dopuszczenia
| EMC |
| ||
| Odporność na wstrząsy |
| ||
| Odporność na wibracje |
| ||
| MTTF[lata] | 60 |
Dane mechaniczne
| Waga[g] | 351,8 |
| Obudowa | prostopadłościan |
| Typ montażu | montaż do zabudowy w szafie |

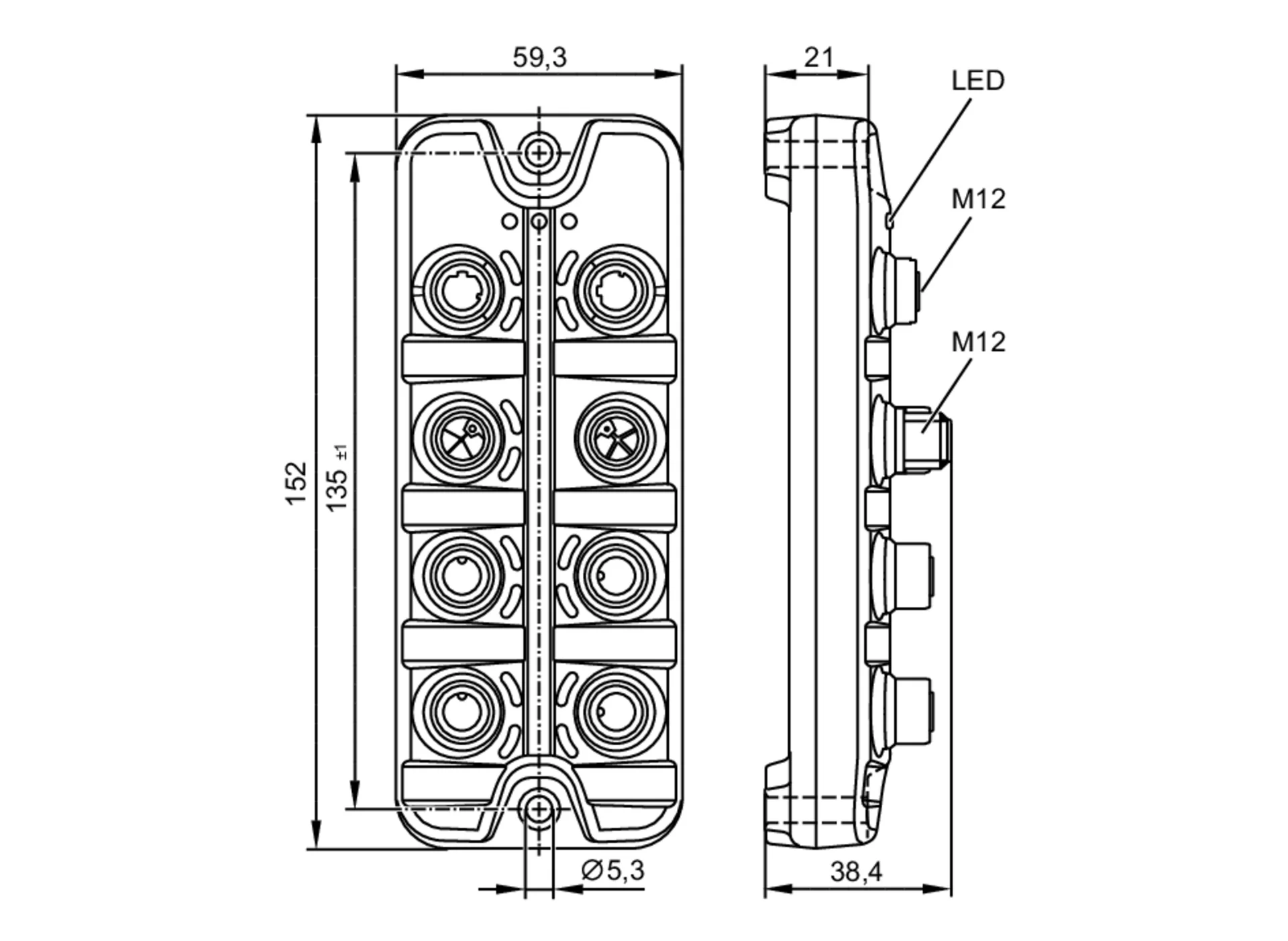

| Wymiary[mm] | 152 x 59,3 x 38,4 |
| Materiał | obudowa: PA szary; Gniazdo: stal nierdzewna (1.4404 / 316L) |
| Materiał uszczelnienia | EPDM |
Akcesoria
| Dostarczane elementy |
|
Uwagi
| Uwagi |
| |
| Sztuk w opakowaniu | 1 szt. |
Połączenie elektryczne - Ethernet
| IN / OUT XF1, XF2 | Konektor: 2 x M12; kodowanie: D; uszczelnienie: EPDM |
Połączenie elektryczne - IO-Link
| IO-Link Port Class B X1...X4 | Konektor: 4 x M12; kodowanie: A; uszczelnienie: EPDM |
Połączenie elektryczne - Zasilanie IN
| XD1 | Konektor: 1 x M12; kodowanie: L |
Połączenie elektryczne - Zasilanie OUT
| XD2 | Konektor: 1 x M12; kodowanie: L; uszczelnienie: EPDM |
Parametry techniczne - IO-Link Master z interfejsem EtherNet/IP IO-Link Master PFL EIP 4P IP69K (AL1421) - IFM
Nr kat.
OC-IFM000496
Adres producenta/dystrybutora
ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
