Zdjęcie produktu ma charakter poglądowy
IO-Link Master z interfejsem EtherNet/IP IO-Link Master PFL EIP 8P IP67 (AL1422) - IFM
SKU: OC-IFM000497
MPN: AL1422
Producent:
IFM
Cena netto/szt.
2 298,15 zł
2 826,72 zł
brutto/szt.
.png)
Opis produktu - IO-Link Master z interfejsem EtherNet/IP IO-Link Master PFL EIP 8P IP67 (AL1422) - IFM
- Łączenie łańcucha zasilania z wykorzystaniem standaryzowanej techniki łączeniowej M12 z kodowaniem L
- Konfigurowalne ograniczenie prądowe dla każdego portu zapewnia bezpieczną pracę
- Pomiar napięcia i prądu dla kazdego portu do monitorowania energii
- Podłączanie elementów wykonawczych do 2 A
- Master IO-Link skonstruowany zgodnie ze specyfikacją AIDA producentów dla motoryzacji
Aplikacja
| Aplikacja | Moduły I/O do zastosowań sieciowych |
| Funkcja łańcuchowa | Zasilanie; złącze sieciowe |
Dane elektryczne
| Napięcie zasilania[V] | 20...30 DC; (US ; do PELV) |
| Pobór prądu[mA] | 300...3900; (US) |
| Klasa ochrony | III |
| Dodatkowe zasilanie[V] | 20...30 DC; (UA) |
| Napęd siłownika UA | |
|---|---|
| Maks. całkowity prąd obciążenia[A] | 8 |
| Obciążalność na port[A] | 2; (nastawny: 0...2; Ustawienia fabryczne: 2) |
| Zasilanie czujnika US | |
|---|---|
| Maks. całkowity prąd obciążenia[A] | 3,6 |
| Obciążalność na port[A] | 2; (nastawny: 0...2; Ustawienia fabryczne: 0,45) |
Wejścia / wyjścia
| Całkowita ilość wejść i wyjść | 16; (konfigurowalne) |
| Liczba wejść i wyjść | Liczba wejść binarnych: 12; Liczba wyjść binarnych: 12 |
Wejścia
| Liczba wejść binarnych | 12; (IO-Link Port Class A: 4 x 2; IO-Link Port Class B: 4 x 1) |
| Poziom przełączania Wysoki[V] | 11...30 |
| Poziom przełączania Niski[V] | 0...5 |
| Wejścia cyfrowe zabezpieczone przeciwzwarciowo | tak |
Wyjścia
| Liczba wyjść binarnych | 12; (IO-Link Port Class A: 4 x 1; IO-Link Port Class B: 4 x 2) |
| Zabezpieczenie przed zwarciem | tak |
| Napęd siłownika UA | |
|---|---|
| Maks. prąd obciążenia na wyjście[mA] | 2000 |
| Zasilanie czujnika US | |
|---|---|
| Maks. prąd obciążenia na wyjście[mA] | 2000 |
Interfejsy
| Interfejs komunikacyjny | Ethernet; IO-Link |
| Ethernet - EtherNet/IP | |||||
|---|---|---|---|---|---|
| Standard transmisji danych | 10Base-T; 100Base-TX | ||||
| Prędkość transmisji | 10 MBit/s; 100 MBit/s | ||||
| Protokół | EtherNet/IP | ||||
| Ustawienia fabryczne |
| ||||
| Notatka n/t interfejsów |
|
| IO-Link Master | |
|---|---|
| Typ transmisji | COM1 (4,8 kBaud); COM2 (38,4 kBaud); COM3 (230,4 kBaud) |
| IO-Link Revision | 1.1 |
| Liczba portów klasy A | 4 |
| Liczba portów klasy B | 4 |
Warunki pracy
| Temperatura otoczenia[°C] | -25...60 | ||||
| Temperatura składowania[°C] | -25...85 | ||||
| Maks. wilgotność względna powietrza[%] | 90 | ||||
| Ochrona | IP 65; IP 66; IP 67 | ||||
| Stopień ochrony (NEMA 250) | 6P | ||||
| Stopień zabrudzenia | 2 | ||||
| Chemikalia |
|
Testy / dopuszczenia
| EMC |
| ||
| Odporność na wstrząsy |
| ||
| Odporność na wibracje |
| ||
| MTTF[lata] | 43 |
Dane mechaniczne
| Waga[g] | 396 |
| Obudowa | prostopadłościan |
| Typ montażu | montaż do zabudowy w szafie |

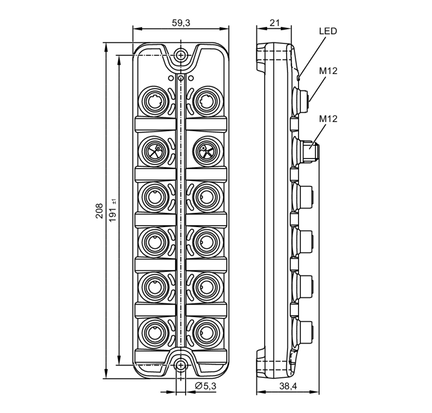

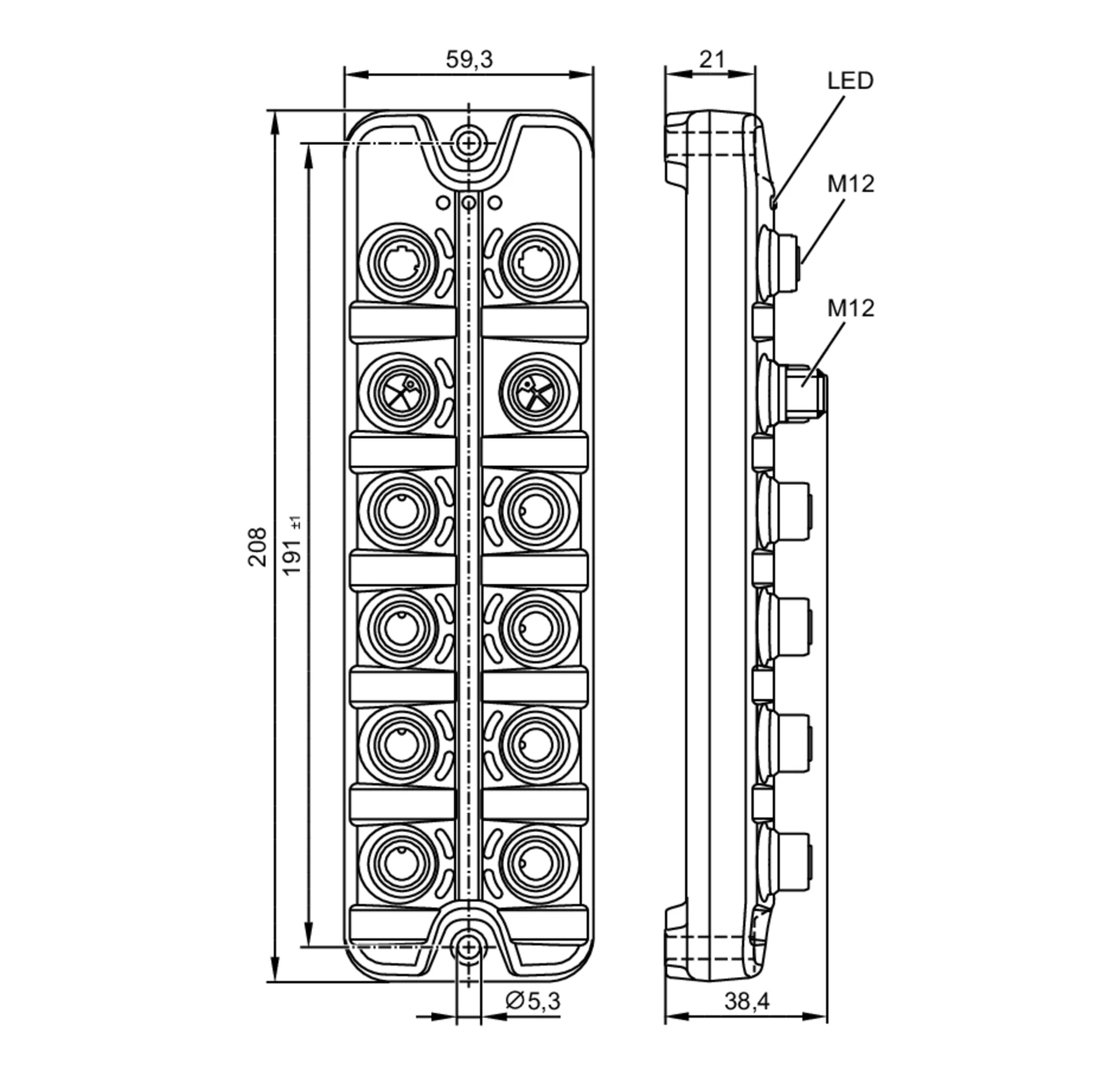

| Wymiary[mm] | 208 x 59,3 x 38,4 |
| Materiał | obudowa: PA kolor pomarańczowy; Gniazdo: mosiądz niklowany |
| Materiał uszczelnienia | FKM |
Uwagi
| Uwagi |
| |
| Sztuk w opakowaniu | 1 szt. |
Parametry techniczne - IO-Link Master z interfejsem EtherNet/IP IO-Link Master PFL EIP 8P IP67 (AL1422) - IFM
Nr kat.
OC-IFM000497
Adres producenta/dystrybutora
ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
