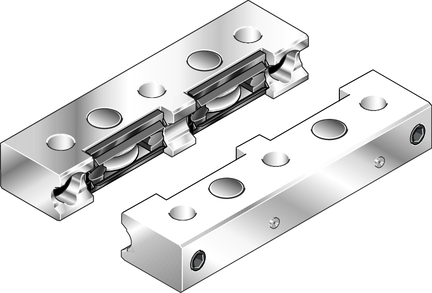

Kaseta podwójna z rolkami bieżnymi, SNS, wielkość konstr. 52, aluminium, klasa obciążenia FH, LWA-052-SNS-FH-E-0 (R190425210) - Bosch-Rexroth

SKU: OC-REXROTH035468

Producent: Bosch-Rexroth

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Kaseta podwójna z rolkami bieżnymi, SNS, wielkość konstr. 52, aluminium, klasa obciążenia FH, LWA-052-SNS-FH-E-0 (R190425210) - Bosch-Rexroth

Kaseta podwójna z rolkami bieżnymi wyróżnia się następującymi cechami produktowymi:
Wielkość 52
Konstrukcja SNS: Szerokość = wąska, długość = normalna, wysokość = standardowa
Korpus wózka prowadzącego z aluminium
Wysoka obciążalność
Klasa dokładności E: Ekonomiczny
Bez konserwacji
Bez pierwszego smarowania
Bez nakładanego elementu z lewej (krawędź oporowa z przodu)
bez nakładanego elementu z prawej (krawędź oporowa z przodu)
Zamontowane gniazdo smarowe
Wersja standardowa
Długość całkowita wózka prowadzącego = 184,5
Element wymienny

Odstęp kaset od konstrukcji stołu dowolnie wybierany
Bezluzowe ustawianie za pomocą śrub imbusowych z tyłu kasety.
Wysoce wytrzymałe uszczelnienie obwodowe o doskonałym działaniu zgarniającym. Preferowane smarowanie smarem stałym.
Z półszynami

Cechy produktów
Wersja	Prowadnica rolkowa
Wielkość nominalna [mm]	52
Szerokość wózka prowadzącego [mm]	52.0
Długość wózka prowadzącego [mm]	184.5
Wysokość wózka prowadzącego [mm]	33.5
Wysokość wózka prowadzącego z szyną prowadzącą [mm]	42.0
Maksymalne przyspieszenie amax [m/s²]	50.0
Maksymalna dopuszczalna prędkość liniowa vmax [m/s]	10.0
Uwaga maksymalna dopuszczalna prędkość vmax	Przy średnim obciążeniu.
Maksymalny dopuszczalny dynamiczny moment skręcający wokół osi x Mx maks. [Nm]	1,2 · a
Maksymalny dopuszczalny dynamiczny moment skręcający wokół osi y My maks. [Nm]	91
Maksymalny dopuszczalny dynamiczny moment skręcający wokół osi z Mz maks. [Nm]	171
Maksymalne obciążenie dynamiczne w kierunku y Fy maks. [N]	4500
Temperatura robocza (min. ... maks.)	-20 °C ... +80 °C
Maksymalne obciążenie statyczne przez siłę wynikową w kierunku Y F0y maks. [N]	4500
Masa [kg]	0.88
Maksymalna temperatura robocza [°C]	+80
Maksymalne obciążenie dynamiczne w kierunku z Fz maks. [N]	2400
Minimalna temperatura robocza [°C]	-20

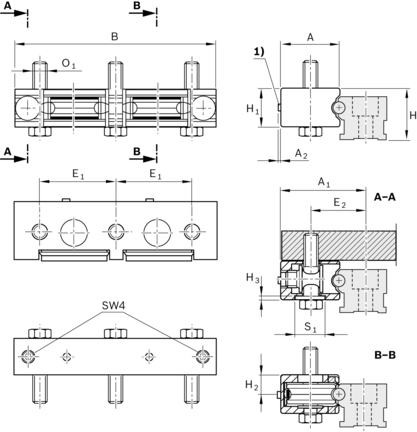

Wymiar A [mm]	52
Wymiar A1 [mm]	72.5
Wymiar A2 [mm]	2
Wymiar B [mm]	184.5
Wymiar E1 [mm]	71
Wymiar E2 [mm]	45
Wymiar H [mm]	42.0
Wymiar H1 [mm]	33.5
Wymiar H2 [mm]	16.9
Wymiar H3 [mm]	3
Wymiar O1, średnica gwintu	M12
Wymiar S1 [mm]	26
Wskazówka, wymiar O1 średnica gwintu	Śruby mocujące nie są dostarczane wraz z produktem. Do śrub ISO 4014 8.8 wymagana jest podkładka zgodna z ISO 7089.
