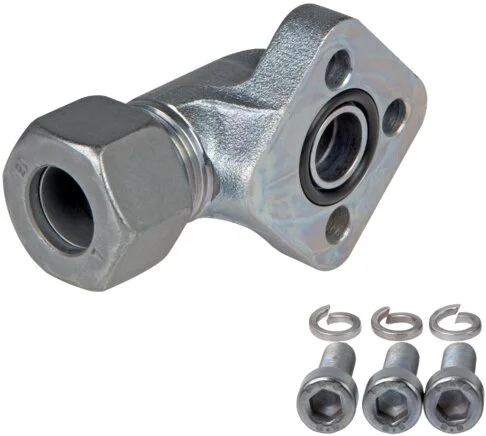

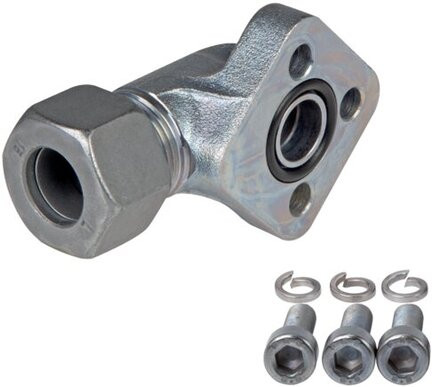

Kątowe złącze kołnierzowe hydrauliczne kwadratowe, kołnierz pompy LK 40-M8 28 L (M36x2)

Kątowe złącza kołnierzowe hydrauliczne: charakterystyka i dostępne warianty

Kątowe złącza kołnierzowe hydrauliczne to rodzina produktów z oferty Air-Com. Element kątowy zmienia kierunek prowadzenia połączenia, więc nie trzeba dokładać osobnego odcinka pośredniego.

Dane techniczne z karty produktu

• Zastosowanie: przyłącza kątowe kołnierzowe SAE przeznaczone są do stosowania w hydraulice siłowej min. do podłączania pomp lub silników hydraulicznych.
• Materiały: korpus - żeliwo ciągliwe ocynkowane, uszczelka: NBR.
• Zakres temperatury pracy: od -30 °C do +90 °C.
• Ciśnienie robocze: w zależności od wielkości - do 315 bar.
• Zakres dostawy: kołnierz z nakrętką nasadową, pierścień tnący, oring i zestaw śrub metrycznych.

Parametry dostępne w konfiguratorze

Zależnie od wykonania w konfiguratorze można wybrać:

• Wersja wykonania: wykonanie lekkie; wykonanie ciężkie
• Średnica rury hydraulicznej: 10 L (M16x1,5); 12 L (M18x1,5); 15 L (M22x1,5); 16 S (M24x1,5); 18 L (M26x1,5); 20 S (M30x2); 22 L (M30x2); 25 S (M36x2); 28 L (M36x2); 30 S (M42x2); 35 L (M45x2); 42 L (M52x2)
• Typ kołnierza do pompy: LK 40; LK 35; LK 55; LK 30

To pełny zakres opcji w rodzinie. Nie każda kombinacja tych wartości istnieje jako osobny produkt.

Jak dobrać element kątowy do zmiany kierunku instalacji?

Przy elemencie kątowym liczy się orientacja króćca i to, ile miejsca jest na montaż. Porównując wersje, warto zwrócić uwagę na rozmiar i standard przyłączy, materiał oraz warunki pracy instalacji. Parametry podane w nazwie wariantu dotyczą tylko tego wykonania.

Wskazówki przed montażem

Przed montażem trzeba sprawdzić, czy wymiary, standard gwintu lub średnica przewodu pasują do elementów współpracujących. Uszczelnienie i mocowanie dobiera się do rodzaju połączenia.

Najczęstsze pytania (FAQ)

Na co zwrócić uwagę przy montażu w ograniczonej przestrzeni? Na geometrię wybranego wariantu. Trzeba ją porównać z miejscem na narzędzie i promieniem, pod jakim będzie prowadzony przewód.

Jak sprawdzić, którą konfigurację zamówić? Najprościej porównać pełną nazwę wariantu i parametry z konfiguratora z wymaganiami danego połączenia.

Czy podane parametry obowiązują dla wszystkich wykonań? Nie zawsze. Zakres opcji dotyczy całej rodziny, a dane każdego wariantu trzeba sprawdzić osobno.

Gdzie sprawdzić aktualną ofertę? Aktualne konfiguracje i szczegóły są na karcie produktu w sklepie Air-Com.
