Kolana gwintowane 90° z gwintami wewnętrznymi G, do 150 bar – Air-Com

Kolana gwintowane 90° Air-Com to kątowe elementy złączne przeznaczone do zmiany kierunku prowadzenia instalacji o 90°. Konstrukcja z dwoma gwintami wewnętrznymi umożliwia połączenie dwóch odpowiednio dobranych elementów z gwintami zewnętrznymi bez konieczności stosowania dodatkowego kolana lub kilku elementów pośrednich.

Rodzina obejmuje szeroki wybór rozmiarów oraz różne wykonania materiałowe. Dostępne są między innymi kolana z mosiądzu niklowanego oraz stali nierdzewnej. Poszczególne warianty różnią się również ciśnieniem nominalnym, dlatego wartość do 150 bar należy traktować jako maksymalną wartość występującą w tej rodzinie.

Zmiana kierunku instalacji o 90°

Podstawowym zadaniem kolana jest zmiana kierunku prowadzenia instalacji o 90°. Pozwala to poprowadzić połączenie wzdłuż konstrukcji maszyny, ściany, płyty montażowej lub w innym kierunku wymaganym przez budowę układu.

Kolano może być szczególnie przydatne w miejscach, w których wykonanie bezpośredniego połączenia prostego jest niemożliwe lub niepraktyczne ze względu na rozmieszczenie pozostałych elementów.

Zastosowanie gotowego elementu kątowego pozwala również uniknąć tworzenia zmiany kierunku z kilku dodatkowych adapterów i złączek.

Dwa gwinty wewnętrzne

Kolana posiadają dwa gwinty wewnętrzne umieszczone względem siebie pod kątem 90°. Umożliwiają dzięki temu połączenie dwóch komponentów wyposażonych w odpowiednio dobrane gwinty zewnętrzne.

W zależności od wariantu dostępne są różne rozmiary przyłączy. Rodzina obejmuje zarówno niewielkie wykonania stosowane w kompaktowych układach, jak i kolana z większymi przyłączami.

Przed zakupem należy sprawdzić rozmiar gwintu wybranego wariantu i porównać go z przyłączami obu elementów, które mają zostać połączone.

Gwinty G i dostępne rozmiary

W rodzinie występują przede wszystkim kolana z gwintami wewnętrznymi G. Dostępny jest szeroki zakres rozmiarów, obejmujący między innymi G1/8, G1/4, G3/8, G1/2, G3/4, G1, G1 1/4, G1 1/2 oraz G2. W rodzinie znajduje się również niewielki wariant z przyłączem M5.

Dzięki szerokiemu zakresowi rozmiarów możliwe jest dopasowanie kolana zarówno do mniejszych instalacji i komponentów pneumatycznych, jak i do układów wykorzystujących większe przyłącza.

Przy wyborze należy kierować się pełnymi danymi technicznymi konkretnego wariantu, ponieważ rozmiar przyłącza jest powiązany również z wykonaniem materiałowym i dopuszczalnym ciśnieniem.

Ciśnienie robocze zależy od wariantu

Nazwa rodziny zawiera określenie „do 150 bar”, ale nie oznacza to, że wszystkie dostępne kolana mają ciśnienie nominalne 150 bar.

W rodzinie występują wykonania o PN 16 bar oraz PN 150 bar. Warianty o wyższym ciśnieniu stanowią część dostępnych wykonań, dlatego podczas doboru elementu do instalacji ciśnieniowej należy zawsze sprawdzić PN wybranego wariantu.

Wartości 150 bar nie należy automatycznie przypisywać kolanom z mosiądzu niklowanego ani innym wykonaniom tylko dlatego, że znajduje się ona w nazwie całej grupy produktowej.

Różne wykonania materiałowe

Rodzina obejmuje różne wykonania materiałowe, w tym kolana z mosiądzu niklowanego oraz stali nierdzewnej.

Materiał należy dobrać odpowiednio do rodzaju medium, warunków środowiskowych, temperatury oraz materiałów pozostałych komponentów instalacji. Szczegółowy materiał wykonania należy sprawdzić w danych technicznych wybranego wariantu.

W przypadku zastosowania z medium innym niż sprężone powietrze należy zweryfikować kompatybilność materiałową całego połączenia z konkretnym medium.

Kolana nierdzewne do zastosowań o wyższym ciśnieniu

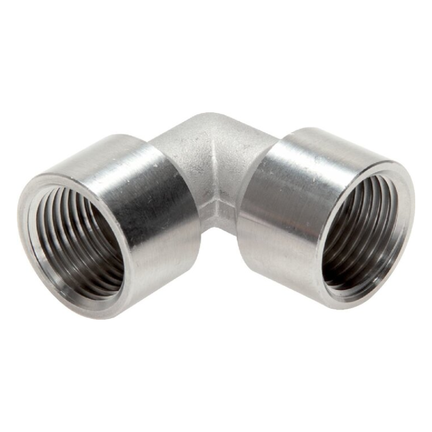

W ramach tej rodziny dostępne są również wykonania ze stali nierdzewnej o ciśnieniu nominalnym 150 bar. Mogą być dobierane do instalacji wymagających wyższego dopuszczalnego ciśnienia niż w przypadku standardowych wariantów PN 16.

Przy zastosowaniu w układzie wysokociśnieniowym należy jednak zweryfikować nie tylko parametry kolana, ale także ciśnienie dopuszczalne wszystkich pozostałych elementów tworzących połączenie.

Materiał oraz parametry konkretnego wykonania nierdzewnego należy sprawdzić przed zakupem w danych technicznych wybranego wariantu.

Jak dobrać odpowiednie kolano 90°?

Dobór należy rozpocząć od określenia rozmiaru i rodzaju przyłączy obu elementów, które mają zostać połączone. Następnie należy uwzględnić ciśnienie robocze, materiał oraz warunki występujące w instalacji.

Przed wyborem konkretnego wariantu warto sprawdzić przede wszystkim:

• rozmiar obu gwintów wewnętrznych,
• zgodność gwintów z elementami współpracującymi,
• ciśnienie nominalne konkretnego wariantu,
• materiał wykonania kolana,
• rodzaj medium roboczego,
• zgodność materiałową z medium,
• temperaturę pracy instalacji,
• sposób uszczelnienia obu połączeń,
• ilość dostępnego miejsca montażowego,
• parametry pozostałych komponentów układu.

Kolano 90° w instalacji pneumatycznej

Kolana mogą być wykorzystywane do wykonywania kątowych połączeń w instalacjach pneumatycznych i układach sprężonego powietrza. Pozwalają zmienić kierunek prowadzenia instalacji bez wykonywania dodatkowych połączeń pośrednich.

Mogą służyć do łączenia odpowiednio dobranych złączek, przewodów zakończonych przyłączami gwintowanymi, zaworów, rozdzielaczy, kolektorów oraz innych komponentów posiadających kompatybilne gwinty zewnętrzne.

W przypadku innych mediów możliwość zastosowania konkretnego wariantu należy ocenić na podstawie jego materiału i rzeczywistych parametrów pracy.

Zastosowanie w miejscach o ograniczonej przestrzeni

Konstrukcja kątowa jest szczególnie przydatna w miejscach, gdzie instalacja musi zmienić kierunek bezpośrednio przy przyłączu. Może to dotyczyć między innymi montażu przy ścianach, płytach, korpusach maszyn lub innych elementach konstrukcyjnych.

Zamiast pozostawiać dodatkową przestrzeń na dłuższy odcinek instalacji i dopiero później zmieniać jej kierunek, można zastosować kolano bezpośrednio w miejscu połączenia.

Przy projektowaniu układu warto jednak pozostawić odpowiednią ilość miejsca umożliwiającą montaż, dokręcenie i późniejszy serwis obu połączeń gwintowanych.

Kolano 90° zamiast kilku elementów pośrednich

Odpowiednio dobrane kolano pozwala wykonać zmianę kierunku za pomocą jednego elementu. W zależności od konstrukcji instalacji może to ograniczyć liczbę potrzebnych adapterów i dodatkowych połączeń.

Mniejsza liczba elementów może uprościć montaż i późniejszą obsługę instalacji. Ostateczna konfiguracja powinna jednak zawsze wynikać z wymagań technicznych układu oraz dostępnej przestrzeni.

Najważniejsze cechy kolan gwintowanych 90° Air-Com

• zmiana kierunku instalacji o 90°,
• dwa gwinty wewnętrzne,
• gwinty G w szerokim zakresie rozmiarów,
• dostępny również wariant M5,
• 19 wariantów w rodzinie produktowej,
• wykonania z mosiądzu niklowanego oraz stali nierdzewnej,
• ciśnienie nominalne zależne od wariantu,
• wykonania PN 16 bar i PN 150 bar,
• maksymalne ciśnienie występujące w rodzinie do 150 bar,
• możliwość wykonania kompaktowego połączenia kątowego.

Montaż kolana gwintowanego

Przed montażem należy sprawdzić rodzaj, rozmiar i stan obu gwintów. Powinny być czyste i wolne od uszkodzeń mogących utrudnić prawidłowe wykonanie połączenia.

Sposób uszczelnienia należy dobrać odpowiednio do konstrukcji przyłączy, medium oraz rzeczywistych warunków pracy. Materiały uszczelniające powinny być kompatybilne z medium i odpowiednie dla ciśnienia oraz temperatury występującej w instalacji.

Podczas montażu należy używać odpowiednich narzędzi i unikać nadmiernego obciążania korpusu kolana oraz współpracujących elementów. Połączenie powinno być wykonane w taki sposób, aby po zamontowaniu na korpus nie były przenoszone niepożądane naprężenia mechaniczne.

Po zakończeniu montażu, a przed rozpoczęciem normalnej eksploatacji instalacji ciśnieniowej, należy sprawdzić prawidłowość wykonania oraz szczelność obu połączeń.

150 bar a parametry kompletnej instalacji

Określenie „do 150 bar” oznacza maksymalną wartość występującą w tej rodzinie i nie powinno być traktowane jako wspólny parametr wszystkich dostępnych kolan.

Najpierw należy sprawdzić ciśnienie nominalne konkretnego wariantu. Następnie trzeba uwzględnić dopuszczalne parametry przewodów, złączek, armatury, uszczelnień oraz wszystkich innych komponentów tworzących instalację.

Dopuszczalne ciśnienie kompletnego układu ogranicza element o najniższym dopuszczalnym ciśnieniu pracy. Analogicznie należy uwzględnić temperaturę oraz kompatybilność materiałową całego połączenia.
