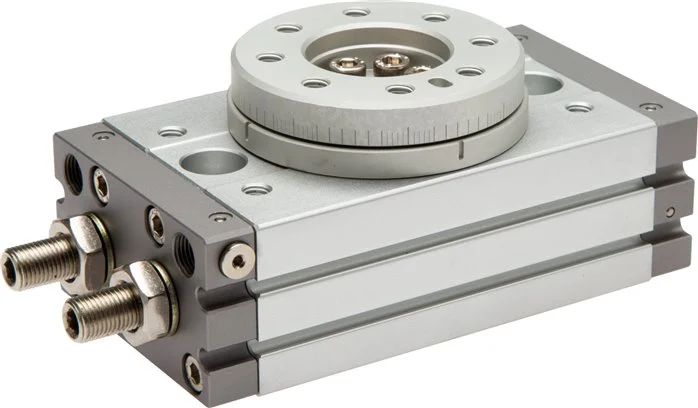

Zdjęcie produktu ma charakter poglądowy
EMC

Kompaktowy stól obrotowy, rozmiar 50, z amortyzatorem - EMC

SKU: EMQ50R
Producent: EMC
Cena netto/szt. 3 351,78 zł
4 122,69 zł brutto/szt.
Kompaktowy stól obrotowy, rozmiar 50, z amortyzatorem - EMC
3 351,78 zł netto
szt.
szt.
Czas wysyłki: 24-48h więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Kompaktowy stól obrotowy, rozmiar 50, z amortyzatorem - EMC

Kompaktowe stoły obrotowe producenta EMC należy do kategorii Napędy (siłowniki) wahadłowe zębatkowe i został przeznaczony do układów, w których zamienia ruch liniowy tłoków na ruch obrotowy za pomocą mechanizmu zębatki i zębnika.

Produkt jest częścią grupy Siłowniki, Napędy obrotowe, Napędy (siłowniki) wahadłowe zębatkowe. Takie napędy stosuje się w stołach indeksujących, chwytakach, klapach i mechanizmach obracających, gdy wymagane są powtarzalny kąt oraz stabilny moment.

Przy doborze należy uwzględnić obciążenia, warunki pracy, sposób montażu oraz zgodność z elementami współpracującymi. Prawidłowo dobrany wariant pomaga ograniczyć luzy, naprężenia, ryzyko niewłaściwego działania i przedwczesne zużycie całego układu.

Produkt jest konfigurowalny. W zależności od wybranego wariantu mogą zmieniać się kąt obrotu, moment, wielkość, amortyzację, regulację kąta, czujniki i sposób montażu. Dzięki temu wykonanie można dopasować do parametrów projektowanej maszyny, modernizowanego stanowiska albo konkretnego zadania serwisowego, bez wprowadzania niepotwierdzonych założeń technicznych.

Dla kogo jest Kompaktowe stoły obrotowe? To rozwiązanie przeznaczone dla użytkowników, którzy potrzebują produktu dobranego do konkretnej funkcji układu — szczególnie gdy potrzebny jest precyzyjny ruch wahadłowy z dobrym przenoszeniem momentu i możliwością regulacji.

Parametry techniczne - Kompaktowy stól obrotowy, rozmiar 50, z amortyzatorem - EMC

DE
35 mm
FD
7,5 mm
CB
37,5 mm
Minimalny kąt obrotu
66
AV
38 mm
AW
22 mm
AY
6 mm
BC
37,5 mm
DD
77 mm
FB
5,5 mm
DF
11 mm
DG
26 mm
FC
3,5 mm
JA
18 mm
JB
10,5 mm
JC
M 12
Opcjonalne przyłącze podnośnika ciśnieniowego (zamknięte)
M 5
Optymalny czas obrotu dla 90°
0,2 do 0,7
AA
82,4 mm
Wykonanie
z amortyzatorem
Wielkość
50
Ciężar
2,2 kg / szt.
Ciśnienie robocze maks.
6 bar
Średnica zewnętrzna D
75 mm
A
80 mm
Gwint
1/8
H
20 mm
Rodzaj gwintu
G
BB
63 mm
J
10,3 mm
BA
15,5 mm
BD
100 mm
BE
50 mm
CA
10 mm
FA
11,8 mm
Nr kat.
EMQ50R

Adres producenta/dystrybutora

No.228 Jiangning Road, Fenghua, Ningbo,China,315500
