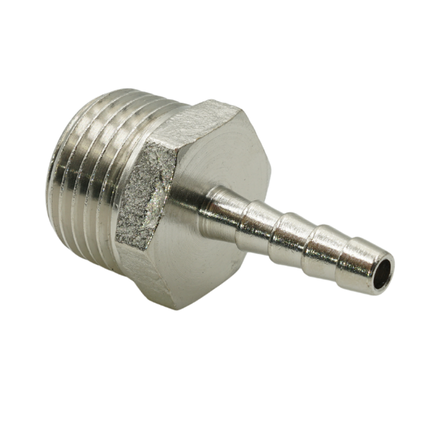

Króćce na wąż z gwintem zewnętrznym G, mosiądz niklowany – Air-Com

Króćce na wąż Air-Com z gwintem zewnętrznym G służą do wykonywania połączeń pomiędzy elastycznym przewodem lub wężem a elementem instalacji wyposażonym w odpowiedni gwint wewnętrzny. Z jednej strony króćca znajduje się gwint zewnętrzny G, natomiast z drugiej profilowana końcówka przeznaczona do nasunięcia przewodu.

Króćce z tej rodziny wykonane są z mosiądzu niklowanego i występują w wielu kombinacjach rozmiaru gwintu oraz średnicy przewodu. Pozwala to dobrać jeden element odpowiednio do obu stron wykonywanego połączenia.

Przejście z gwintu G na elastyczny wąż

Podstawowym zadaniem króćca jest wykonanie prostego przejścia z przyłącza gwintowanego na przewód elastyczny. Gwint zewnętrzny umożliwia wkręcenie króćca w kompatybilny gwint wewnętrzny, a profilowana końcówka po przeciwnej stronie służy do osadzenia odpowiednio dobranego węża.

Taka konstrukcja pozwala wykonać połączenie bez stosowania dodatkowego adaptera pomiędzy częścią gwintowaną a przewodem. Jest to praktyczne rozwiązanie między innymi podczas podłączania węży do zaworów, kolektorów, rozdzielaczy oraz innych elementów instalacji posiadających odpowiednie przyłącza gwintowane.

Gwint zewnętrzny G w różnych rozmiarach

Rodzina obejmuje różne rozmiary gwintów zewnętrznych G. Zakres dostępnych wariantów pozwala dobrać króciec zarówno do mniejszych, jak i większych przyłączy stosowanych w instalacjach.

Przy wyborze należy kierować się oznaczeniem gwintu konkretnego wariantu i sprawdzić jego zgodność z przyłączem, do którego króciec będzie wkręcany. Sam zbliżony wymiar średnicy nie jest wystarczającą podstawą do prawidłowego doboru połączenia gwintowanego.

Dobór króćca do średnicy przewodu

Drugim podstawowym parametrem jest średnica przewodu. Poszczególne warianty łączą określony rozmiar gwintu G z konkretnym wymiarem końcówki do węża.

Na przykład dostępne są warianty G1/8-8, G1/8-12, G1/4-8, G1/2-8, G1/2-10, G1/2-12 czy G1/2-19. Oznacza to, że ten sam rozmiar gwintu może występować z końcówkami przeznaczonymi do różnych średnic przewodów.

Przy doborze strony przewodowej należy sprawdzić średnicę wewnętrzną stosowanego węża i dopasować ją do wymiaru końcówki króćca. Właściwe dopasowanie ma znaczenie zarówno dla montażu przewodu, jak i dla jego pewnego osadzenia podczas pracy.

Profilowana końcówka do montażu węża

Część przeznaczona do przewodu posiada profil umożliwiający nasunięcie elastycznego węża na króciec. Odpowiednio dobrany przewód powinien zostać osadzony na końcówce w sposób zapewniający stabilne połączenie.

W zależności od rodzaju przewodu, ciśnienia oraz wymagań konkretnej instalacji może być konieczne zastosowanie dodatkowego zabezpieczenia przed zsunięciem, na przykład odpowiednio dobranej opaski zaciskowej.

Sposób zamocowania przewodu należy zawsze dobrać do konstrukcji węża oraz rzeczywistych warunków pracy instalacji.

Mosiądz niklowany

Warianty dostępne w tej rodzinie wykonane są z mosiądzu niklowanego. Niklowana powierzchnia odróżnia tę grupę od podobnych króćców wykonanych z niepokrytego mosiądzu.

Przy doborze produktu do konkretnej aplikacji należy jednak zawsze uwzględnić zgodność materiałową z medium oraz warunkami pracy. Znaczenie mają również materiały przewodu, elementu współpracującego i pozostałych części instalacji.

Jak dobrać odpowiedni króciec na wąż?

Prawidłowy dobór wymaga jednoczesnego sprawdzenia strony gwintowanej oraz strony przewodowej. Króciec powinien pasować zarówno do przyłącza w instalacji, jak i do używanego węża.

Przed wyborem konkretnego wariantu należy zweryfikować:

• rozmiar gwintu zewnętrznego G,
• średnicę przewodu,
• dopasowanie końcówki króćca do średnicy wewnętrznej węża,
• materiał przewodu i jego sposób montażu,
• zgodność mosiądzu niklowanego z medium,
• ciśnienie i temperaturę dopuszczalną dla całego połączenia,
• sposób uszczelnienia strony gwintowanej,
• ewentualną konieczność zastosowania opaski zabezpieczającej przewód.

Zastosowanie króćców z gwintem zewnętrznym

Króćce mogą być stosowane do wykonywania połączeń z przewodami elastycznymi w instalacjach pneumatycznych, układach sprężonego powietrza oraz innych odpowiednio dobranych instalacjach wykorzystujących kompatybilne media robocze.

Sprawdzają się wszędzie tam, gdzie konieczne jest przejście z gwintowanego przyłącza wewnętrznego na wąż. Mogą być wykorzystywane przy podłączaniu przewodów do zaworów, rozdzielaczy, kolektorów, elementów armatury oraz innych komponentów wyposażonych w odpowiednie przyłącze.

Najważniejsze cechy króćców Air-Com

• gwint zewnętrzny G,
• profilowana końcówka do montażu przewodu lub węża,
• wykonanie z mosiądzu niklowanego,
• 22 warianty dostępne w rodzinie produktowej,
• gwinty w zakresie od G1/8 do G1 1/2,
• różne średnice końcówek do przewodów,
• wiele kombinacji rozmiaru gwintu i średnicy węża,
• bezpośrednie przejście z przyłącza gwintowanego na przewód elastyczny.

Montaż króćca i przewodu

Przed montażem należy sprawdzić zgodność gwintu króćca z gwintem współpracującego elementu. Gwinty powinny być czyste i nieuszkodzone. Sposób uszczelnienia strony gwintowanej należy dobrać do konstrukcji połączenia, medium oraz warunków pracy.

Przewód należy prawidłowo nasunąć na profilowaną końcówkę. Jeżeli konstrukcja instalacji tego wymaga, wąż powinien zostać dodatkowo zabezpieczony przed zsunięciem odpowiednio dobranym elementem mocującym.

Po zakończeniu montażu, a przed rozpoczęciem normalnej pracy instalacji ciśnieniowej, należy sprawdzić prawidłowe osadzenie przewodu oraz szczelność całego połączenia.

Parametry całego połączenia

Karta tej rodziny nie podaje jednego wspólnego ciśnienia roboczego ani zakresu temperatury, dlatego wartości tych należy szukać w dokumentacji lub danych dotyczących konkretnego zastosowania i współpracujących komponentów.

Przy określaniu dopuszczalnych warunków pracy należy uwzględnić nie tylko króciec, ale również wąż, sposób jego zamocowania, element gwintowany, uszczelnienie oraz pozostałe części instalacji. Parametry kompletnego połączenia ogranicza komponent o najniższych dopuszczalnych parametrach pracy.
