Króćce na wąż z gwintem zewnętrznym PN 30 z O-ringiem uszczelniającym NBR – Air-Com

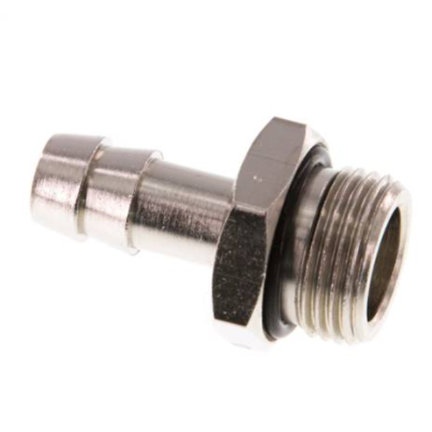

Króćce na wąż Air-Com z gwintem zewnętrznym G i O-ringiem NBR służą do wykonywania połączeń pomiędzy elastycznym wężem a elementem instalacji wyposażonym w odpowiednie przyłącze z gwintem wewnętrznym. Z jednej strony króćca znajduje się gwint zewnętrzny G, natomiast z drugiej profilowana końcówka przeznaczona do nasunięcia węża.

Charakterystycznym elementem tej rodziny jest O-ring uszczelniający wykonany z NBR. Pozwala on wykonać uszczelnienie po stronie gwintowanej w połączeniu przystosowanym konstrukcyjnie do współpracy z takim sposobem uszczelnienia.

Gwint zewnętrzny G i końcówka do węża

Króciec stanowi bezpośrednie przejście pomiędzy przyłączem gwintowanym a przewodem elastycznym. Gwint zewnętrzny służy do montażu w odpowiednim gwincie wewnętrznym, natomiast druga strona elementu umożliwia podłączenie węża o właściwie dobranej średnicy wewnętrznej.

Takie rozwiązanie pozwala ograniczyć liczbę dodatkowych adapterów potrzebnych do wykonania połączenia. Jeden element realizuje zarówno połączenie gwintowane, jak i przejście na elastyczny wąż.

Uszczelnienie O-ringiem NBR

W odróżnieniu od króćców, w których szczelność strony gwintowanej uzyskuje się inną metodą, produkty z tej rodziny posiadają O-ring uszczelniający NBR.

O-ring współpracuje z odpowiednią powierzchnią przyłącza i stanowi element odpowiedzialny za uszczelnienie połączenia. Z tego względu podczas doboru należy sprawdzić nie tylko rodzaj i rozmiar gwintu, ale również to, czy konstrukcja współpracującego przyłącza jest odpowiednia dla takiego sposobu uszczelnienia.

Materiał NBR należy również uwzględnić podczas oceny zgodności produktu z medium i warunkami pracy konkretnej instalacji.

PN 30 bar – parametr podawany w danych technicznych

Rodzina produktowa została oznaczona jako PN 30, a w danych technicznych sprawdzonych wariantów podawane jest ciśnienie nominalne 30 bar.

Przy doborze króćca do instalacji ciśnieniowej należy jednak zawsze sprawdzić dane przypisane do konkretnego SKU oraz parametry pozostałych elementów tworzących połączenie.

Na kartach produktów znajduje się ponadto istniejąca uwaga „*PN 15”, dlatego informację tę zachowano w opisie poniżej bez zmiany jej znaczenia.

Różne rozmiary gwintów i końcówek do węża

Rodzina obejmuje 19 wariantów, dzięki czemu można dobrać króciec zarówno pod kątem strony gwintowanej, jak i średnicy stosowanego przewodu.

Wśród dostępnych produktów znajdują się przykładowo króćce G1/8-6, G1/8-8 i G1/8-9. Dla gwintu G1/4 dostępne są warianty przeznaczone między innymi do węży o średnicy wewnętrznej 6, 8, 9, 10 i 12 mm. Rodzina obejmuje również większe wykonania, w tym króciec G1/2 przeznaczony do węża o średnicy wewnętrznej 19 mm.

Nie każda kombinacja gwintu i średnicy węża musi być dostępna, dlatego właściwy wariant należy wybierać na podstawie parametrów widocznych przy konkretnym produkcie.

Jak dobrać króciec do średnicy węża?

Po stronie przewodowej podstawowym parametrem doboru jest średnica wewnętrzna węża. Powinna odpowiadać wymiarowi końcówki króćca wskazanemu dla konkretnego wariantu.

Przykładowo oznaczenie G1/8-6 wskazuje wariant z gwintem G1/8 przeznaczony do węża o średnicy wewnętrznej 6 mm, natomiast G1/2-19 oznacza króciec G1/2 do węża o średnicy wewnętrznej 19 mm.

Właściwe dopasowanie przewodu ma znaczenie dla jego prawidłowego osadzenia na końcówce oraz możliwości wykonania pewnego połączenia.

Jak dobrać odpowiedni wariant?

Przy wyborze króćca należy jednocześnie uwzględnić stronę gwintowaną, stronę przewodową oraz warunki pracy instalacji.

Przed zakupem warto zweryfikować przede wszystkim:

• rozmiar gwintu zewnętrznego G,
• średnicę wewnętrzną stosowanego węża,
• dopasowanie końcówki króćca do przewodu,
• ciśnienie nominalne konkretnego wariantu,
• zgodność uszczelnienia NBR z medium i warunkami pracy,
• konstrukcję powierzchni współpracującej z O-ringiem,
• parametry temperaturowe wymagane w danej aplikacji,
• sposób zabezpieczenia węża przed zsunięciem,
• parametry pozostałych komponentów instalacji.

Montaż węża na króćcu

Wąż należy nasunąć na profilowaną końcówkę króćca, zwracając uwagę na właściwe dopasowanie jego średnicy wewnętrznej. Przewód powinien zostać osadzony w sposób odpowiedni dla konstrukcji końcówki i zastosowanego węża.

Jeżeli wymagają tego warunki pracy, przewód należy dodatkowo zabezpieczyć przed zsunięciem za pomocą odpowiednio dobranej opaski zaciskowej lub innego rozwiązania przeznaczonego do danego typu węża.

Sposób mocowania należy dobrać do rodzaju przewodu, jego materiału, ciśnienia roboczego oraz wymagań konkretnej instalacji.

Montaż strony gwintowanej z O-ringiem

Przed montażem należy sprawdzić stan gwintu oraz O-ringu NBR. Element uszczelniający nie powinien być uszkodzony, przecięty ani zdeformowany w sposób mogący wpłynąć na szczelność połączenia.

Należy również zwrócić uwagę na powierzchnię, z którą O-ring będzie współpracował. Powinna być odpowiednia dla tego typu uszczelnienia oraz wolna od uszkodzeń mogących naruszyć pierścień podczas montażu.

Króciec należy dokręcać odpowiednim narzędziem, wykorzystując przewidzianą do tego część korpusu. Parametry montażowe powinny być dostosowane do rozmiaru i konstrukcji konkretnego połączenia.

Zastosowanie króćców z O-ringiem NBR

Króćce mogą być wykorzystywane do wykonywania połączeń pomiędzy przewodami elastycznymi a odpowiednio przystosowanymi przyłączami gwintowanymi w instalacjach pneumatycznych, układach sprężonego powietrza oraz innych kompatybilnych instalacjach przemysłowych.

Mogą służyć między innymi do podłączania węży do zaworów, rozdzielaczy, kolektorów oraz innych komponentów wyposażonych w odpowiednie przyłącza gwintowane.

Przy zastosowaniu z innymi mediami należy każdorazowo zweryfikować zgodność materiałową wszystkich części połączenia, w tym uszczelnienia NBR.

Najważniejsze cechy króćców Air-Com

• gwint zewnętrzny G,
• profilowana końcówka przeznaczona do podłączenia węża,
• O-ring uszczelniający NBR,
• 19 wariantów dostępnych w rodzinie produktowej,
• różne rozmiary gwintów i końcówek do węża,
• dobór końcówki według średnicy wewnętrznej przewodu,
• ciśnienie nominalne PN 30 bar podawane w danych technicznych wariantów,
• możliwość bezpośredniego przejścia z przyłącza gwintowanego na elastyczny wąż.

Parametry kompletnego połączenia

Nawet prawidłowo dobrany króciec nie określa samodzielnie dopuszczalnych parametrów całego układu. Należy uwzględnić również wąż, sposób jego zamocowania, O-ring, współpracujące przyłącze oraz pozostałe elementy instalacji.

Dopuszczalne ciśnienie i temperatura kompletnego połączenia są ograniczone przez komponent o najniższych dopuszczalnych parametrach. Szczególnie przy pracy pod ciśnieniem należy sprawdzić parametry zastosowanego przewodu oraz sposobu jego zamocowania na króćcu.
